TBA540 محصول Fairchild Semiconductor، یک مدار اسیلاتور مرجع مجتمع برای گیرندههای تلویزیون رنگی PAL است. این قطعه در بخش رنگ گیرنده، یک بازساز کامل زیرحامل فراهم میکند و برای تعمیر یا بازسازی مدارهایی که از استاندارد PAL استفاده میکنند، قابل بررسی است.
ساختار داخلی آن شامل اسیلاتور کریستالی با کنترل خودکار فاز و دامنه، دمدولاتور سنکرون نیمخط، و مدارهای مقایسه ریپل برست، ACC، color killer و شناسایی سیگنال است. وجود این عملکردها در یک آیسی، هنگام انتخاب قطعه برای مدارهای قدیمی تلویزیون و تجهیزات مرتبط با PAL اهمیت دارد.
مشخصات الکتریکی اصلی با تغذیه 12 ولت بین پایههای 3 و 16 و در دمای محیط 25 درجه سانتیگراد تعریف شدهاند.
| پارامتر | مقدار یا وضعیت | شرط اندازهگیری |
|---|---|---|
| تغذیه نامی | 12 V | V3−16 = 12 V؛ TA = 25°C |
| جریان مصرفی معمول | 38 mA | V3−16 = 12 V؛ TA = 25°C |
| خروجی مرجع R-Y | 1.5 Vp-p معمولی | V3−16 = 12 V؛ TA = 25°C |
| ورودی اسیلاتور | 3.5 kΩ و 5.0 pF معمولی | R15 و C15 |
| پکیج | 16-pin DIP، outline 9B | — |
در خروجی color killer، مقدار معمول حالت رنگ روشن 12 ولت است و مقدار حالت رنگ خاموش حداکثر 250 میلیولت اعلام شده است. در عملکرد حلقه قفل فاز نیز اختلاف فاز مرجع و برست برای انحراف فرکانس کریستال ±400 هرتز، برابر ±10 درجه مشخص شده است. محدوده نگهداری معمول اسیلاتور ±600 هرتز و محدوده ورود به قفل معمول آن ±300 هرتز است.
پکیج این قطعه 16-pin DIP با package outline 9B است. هنگام تعمیر بردهای قدیمی یا جایگزینی آیسی، تعداد پایهها و فرم نصب را با قطعه موجود مقایسه کنید تا انتخاب مکانیکی با مدار مقصد همخوان باشد.
ولتاژ 13.2 ولت، حداکثر مطلق تغذیه است و نباید بهعنوان ولتاژ کاری عادی در نظر گرفته شود. بازه دمایی 20- تا 60+ درجه سانتیگراد و توان تلفاتی 680 میلیوات در دمای محیط 50 درجه سانتیگراد نیز در محدوده حدود مجاز قرار دارند.
برای خرید IC، ابتدا پارتنامبر درجشده روی قطعه، نقشه یا نمونه موجود را با TBA540 تطبیق دهید. توکل الکترونیک امکان استعلام قیمت و موجودی روز، فروش تکی و تعدادی، و خرید عمده و تأمین شرکتی را فراهم میکند. در صورت نیاز، امکان دریافت پیشفاکتور نیز وجود دارد.
این آیسی یک اسیلاتور مرجع مجتمع برای گیرندههای تلویزیون رنگی PAL است و یک بازساز کامل زیرحامل را در اختیار مدار قرار میدهد. اسیلاتور کریستالی کنترلشده، دمدولاتور سنکرون، ACC، color killer و مدارهای شناسایی نیز در ساختار آن وجود دارند.
پکیج آن 16-pin DIP با package outline 9B است.
شرایط مرجع مشخصات الکتریکی شامل تغذیه 12 ولت بین پایههای 3 و 16 و دمای محیط 25 درجه سانتیگراد است. جریان مصرفی معمول در همین شرایط 38 میلیآمپر اعلام شده است.
اگر برای بخش رنگ یک گیرنده PAL به مدار اسیلاتور مرجع و بازساز زیرحامل نیاز دارید، این آیسی با پکیج DIP شانزدهپایه و مجموعه عملکردهای داخلی خود گزینهای قابل بررسی است. برای اطلاع از قیمت و موجودی روز، بررسی نهایی پارتنامبر و ثبت سفارش، با توکل الکترونیک در ارتباط باشید.
| Part Number | TBA540 |
|---|---|
| پکیج | DIP-16 |

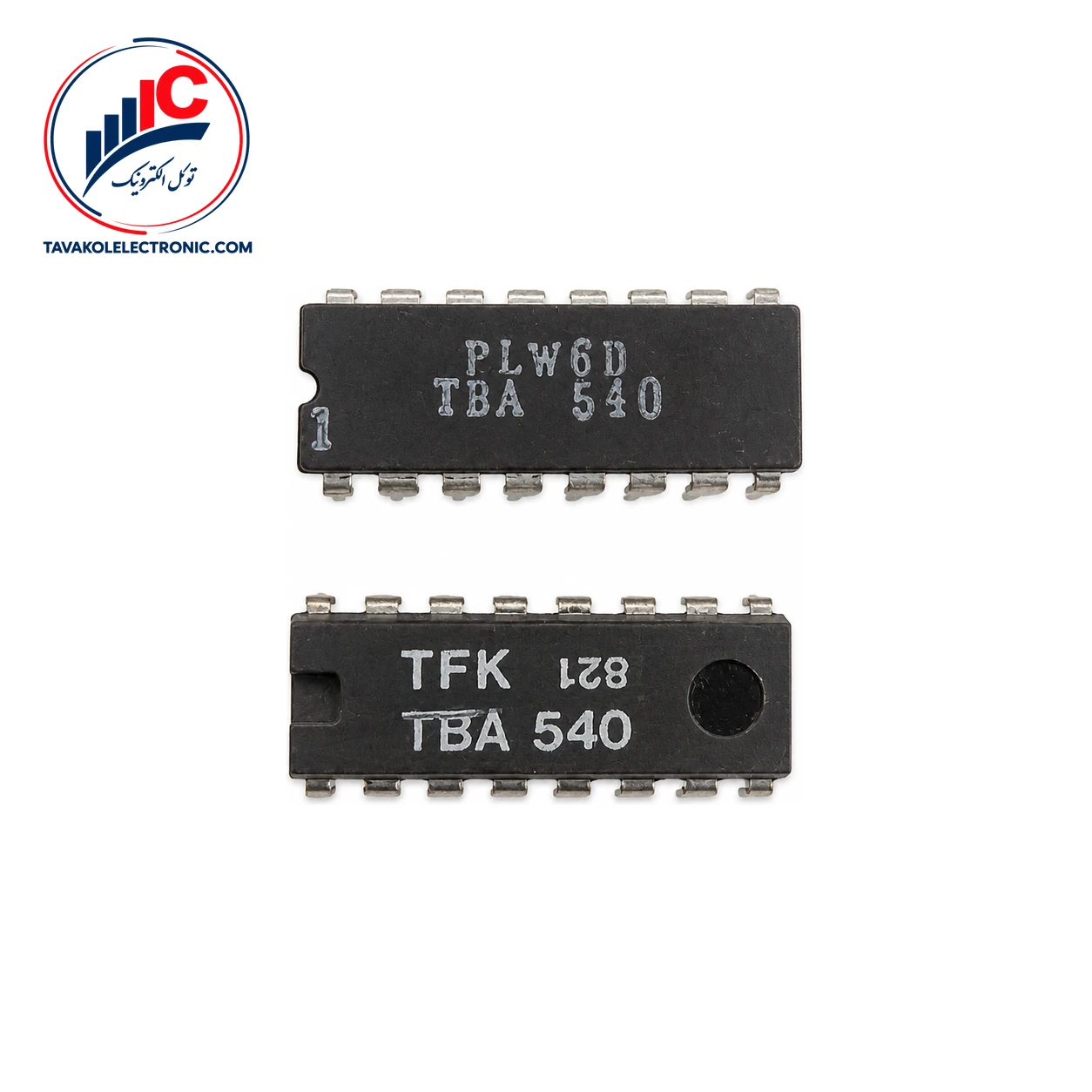

آی سی TBA540
