Name: خرید و قیمت 05D151K وریستور | MOV سری 05D
SKU: 05D151K

توضیحات

وریستور 05D151K یک قطعه حفاظتی از نوع MOV یا وریستور اکسید فلزی با ولتاژ وریستور 150V و قطر اسمی ۵ میلی‌متر است. این قطعه برای محدودکردن اضافه‌ولتاژهای گذرا و کمک به حفاظت از مدارهای الکترونیکی در برابر پالس‌های ناگهانی ولتاژ استفاده می‌شود. وریستور 05D151K با ابعاد کوچک و ساختار دیسکی، برای تعمیر بردهای الکترونیکی، تجهیزات کنترلی و مدارهای حفاظتی با ولتاژ کاری سازگار قابل بررسی است.

مشخصات فنی وریستور 05D151K

مهم‌ترین مشخصات مدل استاندارد این وریستور بر اساس دیتاشیت مرجع سری 05D در جدول زیر ارائه شده است:

مشخصه	مقدار
پارت نامبر	`05D151K`
نوع قطعه	`MOV / VDR`
قطر اسمی	`5mm`
ولتاژ وریستور	`150V`
محدوده ولتاژ وریستور	`135–165V`
حداکثر ولتاژ کاری AC	`95VAC`
حداکثر ولتاژ کاری DC	`125VDC`
تلرانس	`±10%`
جریان ضربه‌ای (یک پالس)	`400A` در `8/20µs`
انرژی قابل تحمل	`4.2J` در `10/1000µs`
حداکثر ولتاژ کلمپ	`250V` در `5A`
توان متوسط مجاز	`0.1W`

کاربرد وریستور MOV سری 05D

وریستورهای سری 05D برای محدودکردن اضافه‌ولتاژهای گذرا در مدارهای الکترونیکی طراحی شده‌اند. کاربردهای قابل بررسی برای این مدل عبارت‌اند از:

حفاظت از نیمه‌هادی‌ها مانند ترانزیستور، دیود و آی‌سی
بردهای کنترلی و تجهیزات الکترونیکی کم‌حجم
مدارهای حفاظتی منابع تغذیه با ولتاژ سازگار
محدودکردن پالس‌های ناشی از کلیدزنی تجهیزات
بخش‌های حفاظتی تجهیزات اندازه‌گیری و ارتباطی

قطر اسمی ۵ میلی‌متر از ویژگی‌های این مدل برای مدارهایی با فضای نصب محدود است. جریان ضربه‌ای 400A نیز ظرفیت تحمل پالس در شرایط آزمون مشخص را نشان می‌دهد و نباید با جریان پیوسته مدار اشتباه گرفته شود.

انتخاب وریستور 150 ولت سری 05D

هنگام انتخاب وریستور 05D151K باید توجه داشت که مقدار 150V نشان‌دهنده ولتاژ وریستور در جریان آزمون 1mA است، نه حداکثر ولتاژ کاری مجاز قطعه.

حداکثر ولتاژ کاری این مدل 95VAC یا 125VDC است؛ بنابراین برای اتصال مستقیم به برق شهری 220VAC مناسب نیست.

اگر قصد تعویض وریستور آسیب‌دیده را دارید، علاوه بر کد محصول، قطر دیسک، ولتاژ کاری، تلرانس و توانایی تحمل جریان ضربه‌ای را بررسی کنید. یکسان‌بودن ولتاژ وریستور به‌تنهایی برای انتخاب قطعه جایگزین کافی نیست.

خرید و قیمت وریستور 05D151K

برای خرید وریستور 05D151K از فروشگاه توکل الکترونیک می‌توانید با اعلام کد دقیق محصول، قیمت و موجودی آن را استعلام کنید.

این قطعه برای تعمیرکاران برد، تولیدکنندگان تجهیزات الکترونیکی و مجموعه‌هایی که به خرید عمده یا سفارش تعدادی وریستور نیاز دارند، قابل بررسی است. پیش از ثبت سفارش، مشخصات فنی محصول را با شرایط کاری مدار و قطعه موردنیاز مطابقت دهید.

برای مشاهده مدل‌های بیشتر و مقایسه سایزها و ولتاژهای مختلف، وارد دسته‌بندی خرید وریستور شوید.

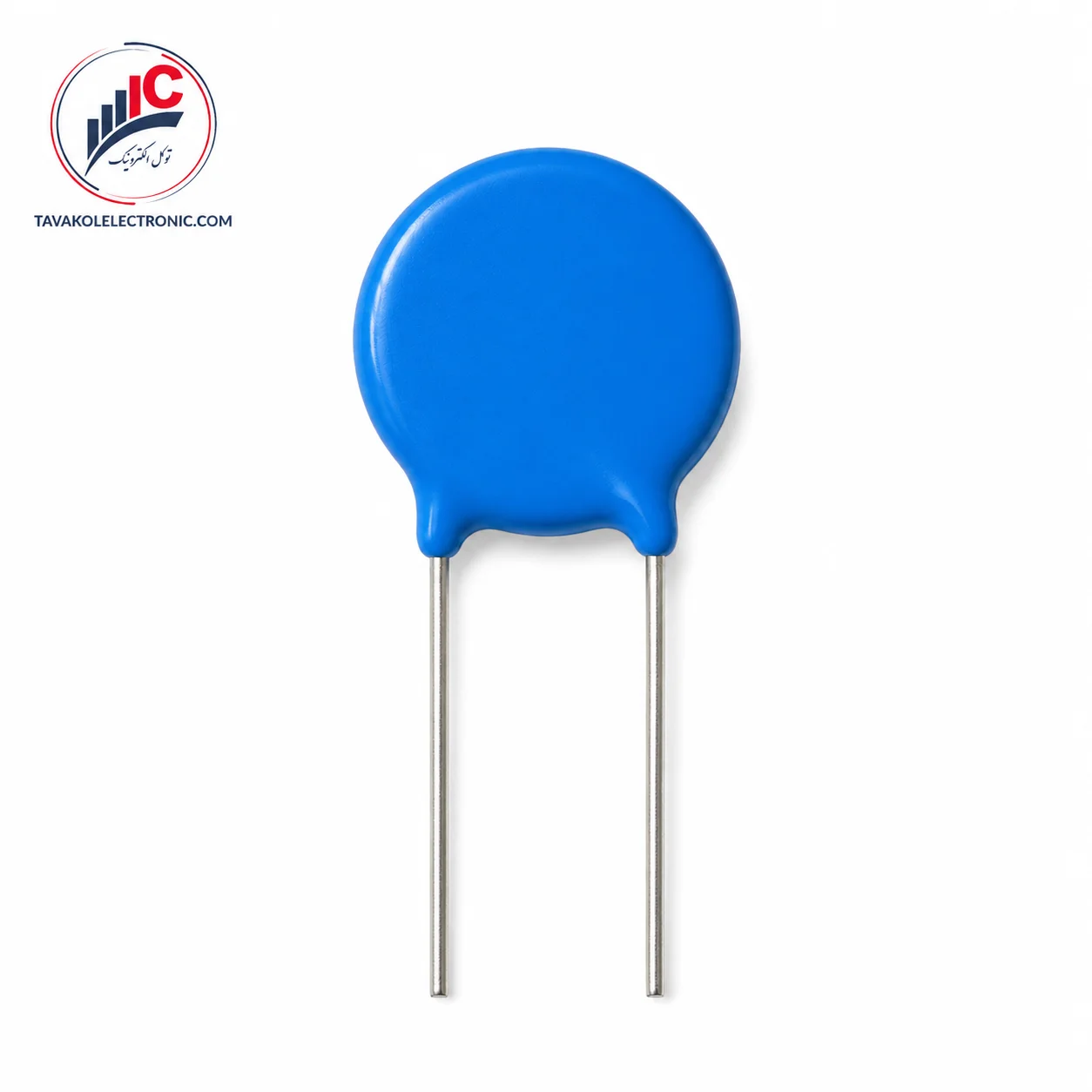

تصویر درج‌شده نمونه عمومی وریستور MOV است؛ کد و مشخصات دقیق محصول مطابق اطلاعات همین صفحه است.
