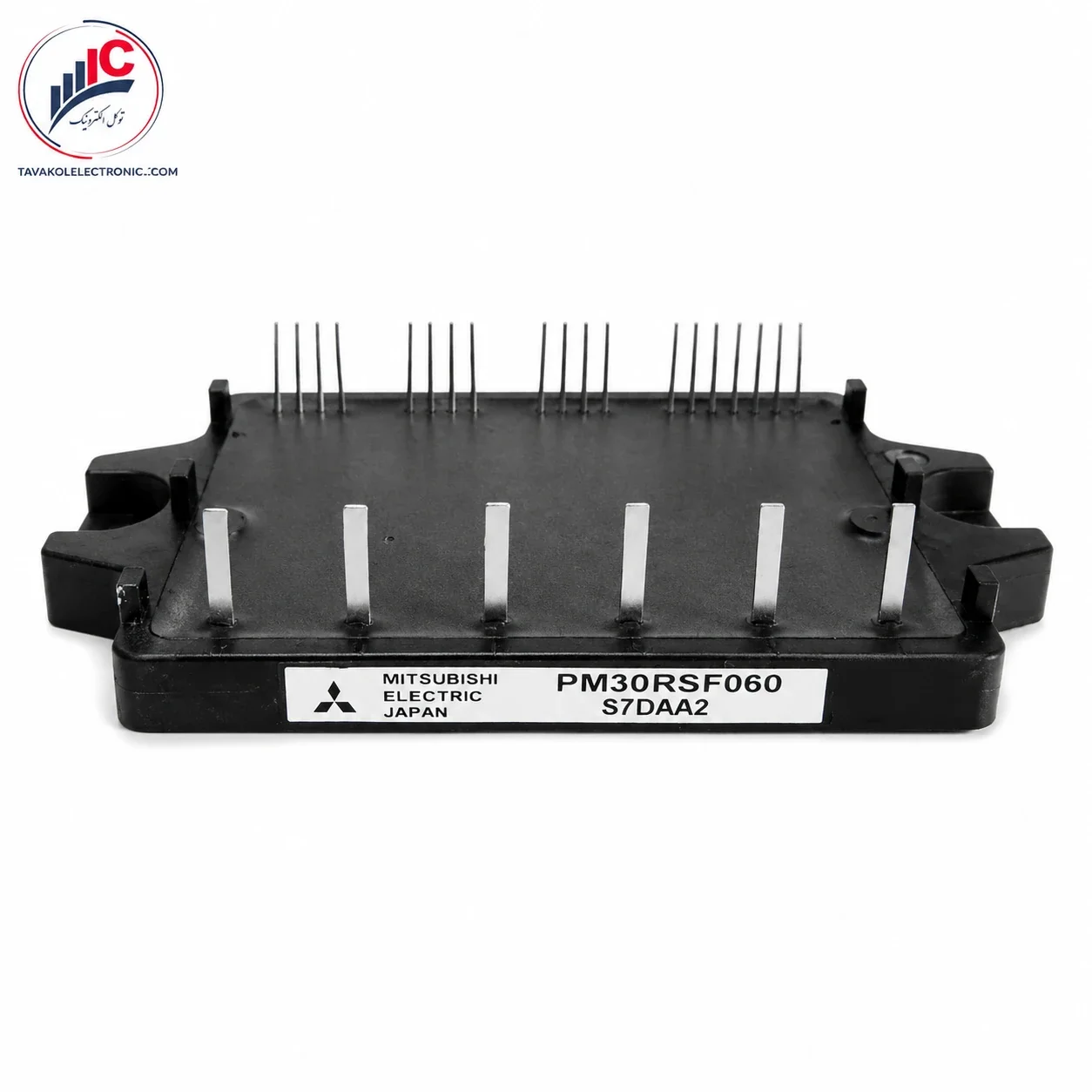

ماژول IGBT-IPM مدل PM30RSF060

توضیحات

بررسی تخصصی، مشخصات و خرید PM30RSF060

در طراحی و تعمیرات سیستم‌های سوئیچینگ متناوب و درایوهای صنعتی، استفاده از ماژول‌های یکپارچه‌ای که علاوه بر بخش اینورتر، مدارات جانبی مورد نیاز را در خود جای داده باشند، نقشی کلیدی در کاهش ابعاد و افزایش کارایی برد دارد. ماژول هوشمند قدرت (IPM) مدل PM30RSF060 ساخت شرکت معتبر میتسوبیشی الکتریک، یک نمونه پیشرفته از ماژول‌های کفی تخت (Flat-Base) و پکیج عایق‌بندی شده است که برای برنامه‌های سوئیچینگ توان در فرکانس‌های کاری بالا تا 20kHz طراحی و بهینه‌سازی شده است.

این قطعه با تجمیع مدارهای کنترل داخلی، بهترین درایو گیت ممکن را برای ترانزیستورهای IGBT و دیودهای هرزگرد (Free-Wheel Diode) فراهم می‌کند. از ویژگی‌های برجسته این مدل، مجهز بودن به منطق حفاظتی کامل در برابر اتصال کوتاه (SC)، اضافه جریان (OC)، افزایش بیش از حد دمای داخلی (OT) و افت ولتاژ تغذیه (UV) است که ایمنی کل سیستم را در شرایط کاری سخت تضمین می‌کند.

نکته فنی بسیار مهم در انتخاب قطعه: تفاوت ساختاری عمده‌ای میان این مدل و برخی پارت‌نامبرهای هم‌خانواده وجود دارد؛ به عنوان مثال، برخلاف ساختارهای رایج ۶ دیودی ساده که در مستنداتی مانند فایل PM30CTJ060-3.PDF بررسی شده‌اند، ماژول PM30RSF060 علاوه بر بخش اصلی اینورتر ۳ فاز، به یک بخش ترمز داخلی (Brake Sector) یا همان چاپر ترمز مجهز شده است که انعطاف‌پذیری فوق‌العاده‌ای به طراحان برای تخلیه انرژی برگشتی موتور می‌دهد.

جدول مشخصات فنی PM30RSF060 و مقادیر مرزی (Absolute Maximum Ratings)

برای جایگذاری دقیق قطعه و طراحی مدارات اسنابر و کنترل، بررسی مقادیر حداکثری و ظرفیت‌های ولتاژ و جریان قطعه الزامی است. مشخصات فنی استخراج شده از کاتالوگ رسمی میتسوبیشی برای این قطعه (در دمای جاکشن ۲۵ درجه سانتی‌گراد) به شرح زیر است:

مشخصات سیستم عمومی و بخش کنترل:

• محدوده دمای اتصال مجاز قطعه : ۲۰- تا ۱۵۰+ درجه سانتی‌گراد.

• دمای کاری مجاز پوسته ماژول : ۲۰- تا ۱۰۰+ درجه سانتی‌گراد.

• ولتاژ عایق‌بندی کفی نسبت به ترمینال‌ها : ۲۵۰۰ ولت متناوب موثر (Vrms) به مدت ۱ دقیقه.

• ولتاژ تغذیه مجاز مدار کنترل : حداکثر ۲۰ ولت (مقدار توصیه‌شده ۱۵ ولت با تلورانس ۱.۵± ولت).

• وزن تقریبی ماژول: ۸۰ گرم.

• گشتاور سفت کردن پیچ‌های اتصالی: ۱.۴۷ تا ۱.۹۶ نیوتن‌متر (با استفاده از پیچ‌های سایز M5).

کاربردهای صنعتی ماژول PM30RSF060

بهره‌مندی از ویژگی چاپر ترمز داخلی در کنار اینورتر قدرتمند ۳۰ آمپری، این قطعه را به گزینه‌ای ایده‌آل برای طیف وسیعی از تجهیزات الکترونیک قدرت تبدیل کرده است. مهم‌ترین کاربردهای این ماژول عبارتند از:

• طراحی و ساخت انواع اینورترهای کنترل دور موتور صنعتی (Inverters).

• استفاده در سیستم‌های منابع تغذیه بدون وقفه (UPS) با ضریب اطمینان بالا.

• سیستم‌های کنترل حرکت هوشمند، درایو ماشین‌آلات CNC و سروو کنترل‌ها (Motion/Servo Control).

• طراحی منابع تغذیه سوئیچینگ قدرتمند و متمرکز صنعتی (Power Supplies).

تضمین اصالت PM30RSF060 در فروشگاه توکل الکترونیک

از آنجایی که ماژول‌های سری RSF مجهز به سیستم ترمز هستند، استفاده از نمونه‌های غیر اورجینال یا بازسازی‌شده خطر آسیب جدی به خروجی درایورها، بردهای کنترلر و در نهایت سوختن استاتور موتور را به شدت افزایش می‌دهد. حفاظت‌های چهارگانه داخلی تنها زمانی عملکرد به موقع دارند که قطعه از اصالت کامل ساختاری برخوردار باشد.

فروشگاه توکل الکترونیک، مستقر در بازار قطعات الکترونیک جمهوری تهران، متعهد به تامین مستقیم و تضمین اصالت قطعه PM30RSF060 برای تمامی مهندسان، تعمیرکاران و تولیدکنندگان در سراسر کشور است. شما می‌توانید جهت استعلام قیمت روز، دریافت مشاوره فنی و ثبت سفارشات خود با کارشناسان ما در تماس باشید.

جهت مشاهده سایر قطعات مشابه و بررسی گزینه‌های جایگزین، حتماً به صفحه تخصصی خرید ماژول IGBT در وب‌سایت توکل الکترونیک مراجعه کنید.

جهت بررسی اسناد فنی ، می‌توانید به سایت رسمی شرکت میتسوبیشی مراجعه نمایید

سوالات متداول فنی PM30RSF060

۱. سطح عملکرد مدار محافظت از اتصال کوتاه (SC) در بخش اینورتر این قطعه چقدر است؟ مدار حفاظتی اتصال کوتاه بخش اینورتر در محدوده دمای کاری، به طور معمول روی جریان 80A فعال می‌شود و فرمان قطع صادر می‌کند.

۲. لول تریپ مدار محافظ اضافه جریان (OC) برای بخش اینورتر و بخش ترمز چقدر تعریف شده است؟ در ولتاژ کنترل ۱۵ ولت، مدار محافظ اضافه جریان برای بخش اینورتر به طور میانگین روی 53A و برای بخش ترمز روی 18A فعال می‌گردد.

۳. مدار محافظت در برابر افزایش بیش از حد دما (OT) در چه نقطه‌ای عمل می‌کند؟ سنسور حرارتی داخلی قطعه با رسیدن دمای داخلی به مقدار نامی 110°C فعال شده (Trip) و پس از خنک شدن و رسیدن به دمای 90°C مجدداً به وضعیت عادی بازمی‌گردد (Reset).

۴. حداقل زمان مرده (Dead Time) توصیه‌شده برای سیگنال‌های ورودی این ماژول چقدر است؟ برای جلوگیری از اتصال کوتاه هم‌زمان در بازوهای پل اینورتر، رعایت حداقل زمان مرده 2.5μs یا بیشتر در سیگنال‌های ورودی الزامی است.

۵. ولتاژهای آستانه برای روشن (ON) و روشن ماندن سیگنال ورودی چقدر است؟ ولتاژ آستانه ورودی جهت روشن شدن (Input ON Threshold) بین 1.2V تا 1.8V (مقدار متوسط 1.5V) است و ولتاژ آستانه خاموش شدن بین 1.7V تا 2.3V تعریف شده است.
