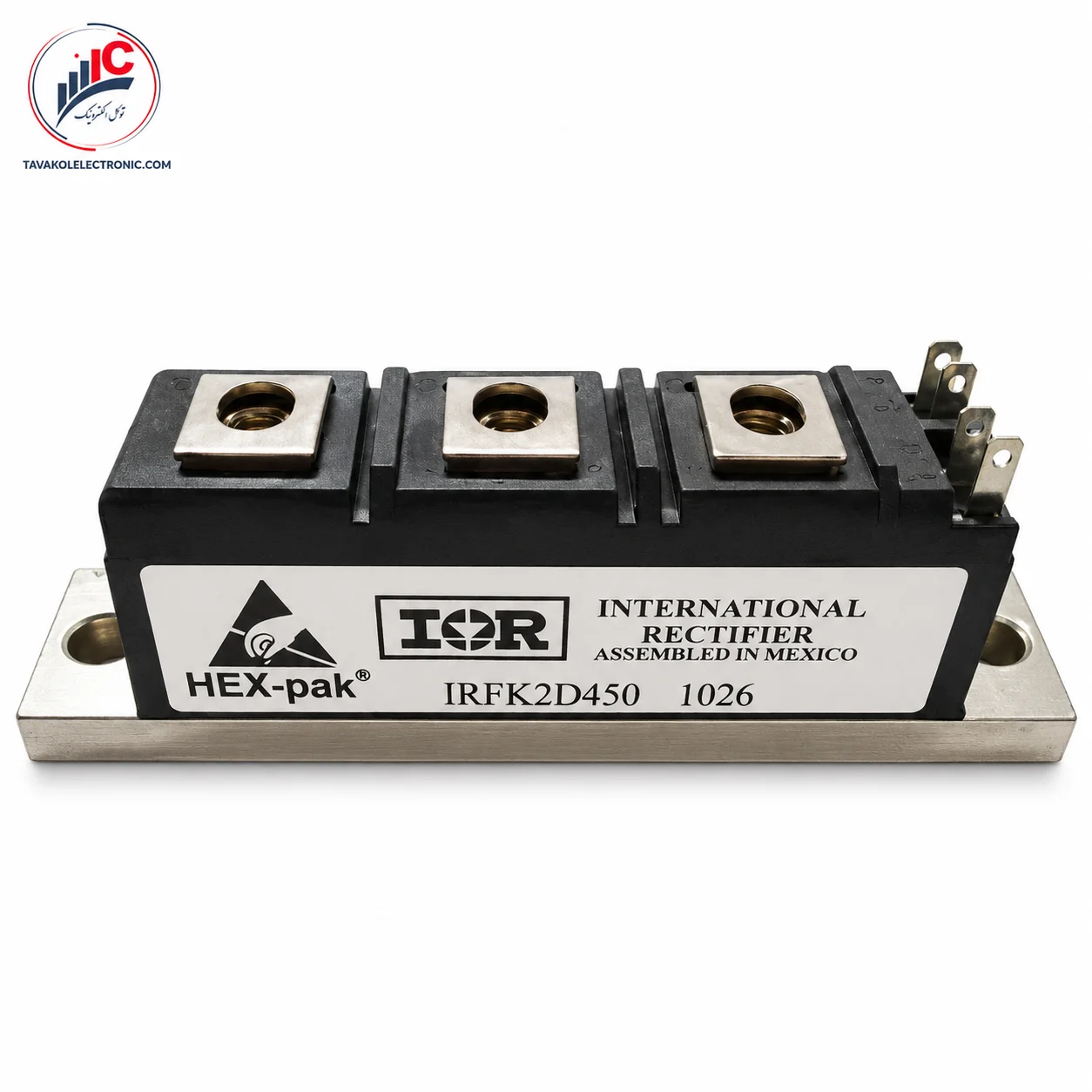

ماژول MOSFET قدرت مدل IRFK2D450

ویژگی‌ها
Part NumberIRFK2D450
برندInternational Rectifier / IR
مشخصات فنی22A-500V
مشاهده همه ویژگی‌ها
14.200.000 تومان
- +

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی محصول

ماژول IRFK2D450 یک ماژول قدرت MOSFET از شرکت International Rectifier است که در خانواده HEX-pak قرار می‌گیرد و با ساختار Half-Bridge طراحی شده است. این مدل برای کاربردهایی ساخته شده که نیاز به سوئیچینگ توان با سرعت مناسب، ساختار ماژولی و پایه فلزی عایق‌شده دارند.

در دیتاشیت رسمی، IRFK2D450 با ولتاژ VDS = 500V، جریان پیوسته ID = 22A و مقاومت روشن حداکثر RDS(on) = 200mΩ معرفی شده است. همچنین طراحی آن به‌گونه‌ای است که دو شاخه MOSFET را در یک مجموعه ماژولی قرار می‌دهد و برای استفاده در مدارهای توان صنعتی مناسب است.

برای مشاهده قطعات مشابه، می‌توانید دسته ماژول ترانزیستور قدرت توکل الکترونیک را بررسی کنید.


خرید و قیمت

برای خرید IRFK2D450 باید پارت‌نامبر کامل روی قطعه با ماژول قبلی دستگاه تطبیق داده شود. مشابه بودن ظاهر یا حتی برابر بودن ولتاژ و جریان با یک مدل دیگر، برای جایگزینی مستقیم کافی نیست؛ زیرا ساختار Half-Bridge، مشخصات Gate، مقاومت روشن، ابعاد و آرایش ترمینال‌ها باید با مدار مقصد هماهنگ باشند.

قیمت IRFK2D450 بر اساس موجودی، شرایط تأمین و بازار قطعات صنعتی متغیر است. برای استعلام دقیق‌تر، بهتر است تصویر ماژول قبلی و مدل دستگاه نیز همراه پارت‌نامبر برای توکل الکترونیک ارسال شود.


مشخصات فنی خلاصه

مشخصه فنی مقدار
سازنده International Rectifier
خانواده HEX-pak
نوع قطعه ماژول قدرت MOSFET
ساختار داخلی Half-Bridge
ولتاژ Drain-Source VDS = 500 V
جریان پیوسته در 25°C ID = 22 A
جریان پیوسته در 100°C ID = 14 A
جریان پالسی IDM = 88 A
مقاومت روشن حداکثر RDS(on) = 200 mΩ
مقاومت روشن تیپیک 160 mΩ
ولتاژ Gate-Source VGS = ±20 V
توان تلفاتی PD = 500 W
ولتاژ ایزولاسیون 2.5 kV RMS
دمای کاری پیوند -40°C تا +150°C
وزن تقریبی 140 g

مقادیر اصلی جریان، ولتاژ، توان و شرایط حرارتی در صفحه اول و مشخصات الکتریکی در صفحه دوم دیتاشیت ارائه شده‌اند.


ویژگی‌ها و مزایای محصول

یکی از مهم‌ترین ویژگی‌های IRFK2D450 ساختار Half-Bridge یکپارچه آن است. استفاده از دو شاخه MOSFET در یک ماژول می‌تواند تعداد قطعات مجزای مدار قدرت را کاهش دهد و طراحی بخش سوئیچینگ را ساده‌تر کند.

پایه فلزی عایق‌شده نیز یکی از مزایای این خانواده است. دیتاشیت علاوه بر قابلیت جریان بالا، به Electrically Isolated Base Plate و سهولت مونتاژ در تجهیزات اشاره می‌کند. همچنین نوع D در کد محصول نشان‌دهنده نسخه مناسب برای Fast Switching است.


کاربردها

ساختار IRFK2D450 آن را برای مدارهای سوئیچینگ توان، مبدل‌های DC، منابع تغذیه صنعتی و بخش‌هایی از اینورترهای مبتنی بر MOSFET قابل بررسی می‌کند.

این مدل به‌خصوص در تجهیزاتی اهمیت دارد که به یک ماژول Half-Bridge با کلاس ولتاژی 500 ولت نیاز دارند. البته انتخاب نهایی باید بر اساس توپولوژی مدار، جریان واقعی، شرایط حرارتی و مشخصات Gate Driver انجام شود.


نکات مهم پیش از خرید

پیش از سفارش IRFK2D450 حتماً پین‌آوت و شکل اتصال سه ترمینال قدرت و پایه‌های کنترلی با قطعه قبلی مقایسه شوند. صفحه هفتم دیتاشیت آرایش داخلی و ابعاد مکانیکی ماژول را نشان می‌دهد و تأیید می‌کند که دو شاخه MOSFET داخل یک مجموعه قرار گرفته‌اند.

همچنین باید توجه داشت که جریان 22A مربوط به شرایط حرارتی مشخص‌شده است و در دمای بالاتر کاهش می‌یابد. دیتاشیت برای دمای کیس 100°C جریان پیوسته 14A را اعلام کرده است. بنابراین استفاده از هیت‌سینک مناسب در کاربردهای توان بالا ضروری است.


چرا خرید از توکل الکترونیک؟

در خرید ماژول‌های MOSFET صنعتی، انتخاب دقیق مدل اهمیت زیادی دارد؛ زیرا تفاوت در ولتاژ، مقاومت روشن، ساختار پل و پین‌آوت می‌تواند باعث ناسازگاری با مدار شود.

برای استعلام IRFK2D450 از توکل الکترونیک می‌توانید پارت‌نامبر کامل، تصویر قطعه و مدل تجهیز را ارسال کنید. این اطلاعات کمک می‌کند موجودی، قیمت و شرایط تأمین همان نسخه دقیق بررسی شود.


سؤالات متداول

IRFK2D450 چه نوع قطعه‌ای است؟
یک ماژول قدرت MOSFET از خانواده HEX-pak با ساختار Half-Bridge است.

ولتاژ و جریان این مدل چقدر است؟
ولتاژ VDS برابر 500V و جریان پیوسته در 25 درجه برابر 22A است.

آیا این قطعه IGBT است؟
خیر. IRFK2D450 یک ماژول MOSFET قدرت است.

مقاومت روشن آن چقدر است؟
حداکثر RDS(on) برابر 200mΩ و مقدار تیپیک حدود 160mΩ است.

آیا برای سوئیچینگ سریع مناسب است؟
بله. طبق سیستم نام‌گذاری سازنده، حرف D در پارت‌نامبر نشان‌دهنده نسخه Fast Switching است.
