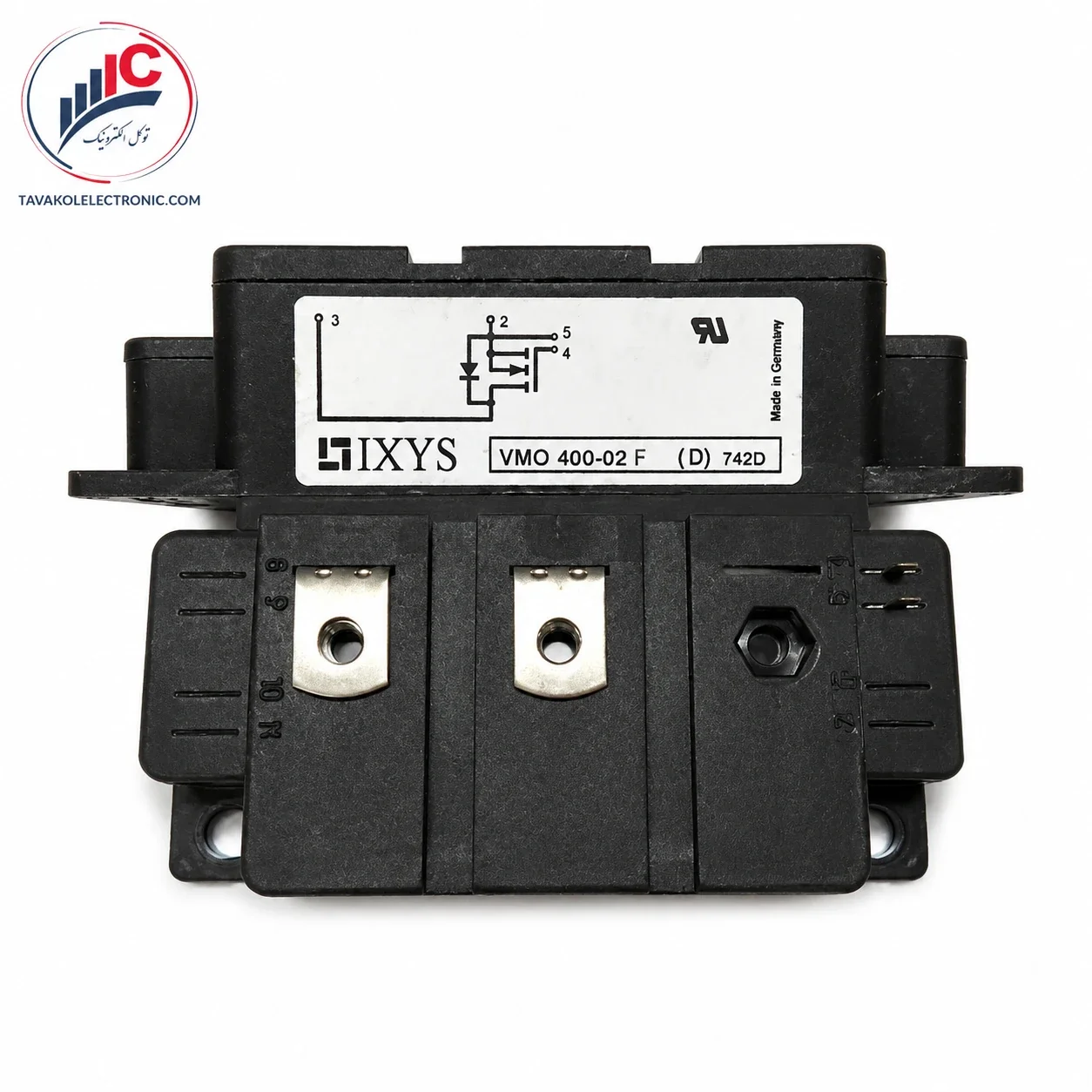

ماژول قدرت IXYS مدل VMO400-02F

توضیحات

خرید VMO400-02F از توکل الکترونیک

VMO400-02F یک ماژول MOSFET قدرت جریان بالا از برند IXYS است که برای استفاده در مدارهای چاپر DC، سروودرایو، تجهیزات رباتیک، منابع تغذیه قدرت و سیستم‌های کنترل موتور طراحی شده است.

این محصول در بازار با هر دو عبارت VMO400-02F و VMO400-02 جست‌وجو می‌شود. پارت‌نامبر کامل درج‌شده روی نمونه موجود، VMO400-02F است و مشتریانی که کد کوتاه VMO400-02 را جست‌وجو می‌کنند نیز می‌توانند برای بررسی موجودی و تطبیق قطعه با توکل الکترونیک تماس بگیرند.

ماژول موردنظر از نوع MOSFET کانال N تک‌سوئیچ است و برای مدارهایی مناسب است که به سوئیچینگ جریان بالا، افت هدایتی پایین و نصب مطمئن روی هیت‌سینک نیاز دارند. مقاومت روشن پایین این محصول، آن را برای کاربردهای قدرت DC و تجهیزات صنعتی مناسب کرده است.

برای اطلاع از قیمت VMO400-02F، موجودی محصول و شرایط ارسال با بخش فروش توکل الکترونیک تماس بگیرید. امکان ارسال تصویر قطعه معیوب برای بررسی اولیه پارت‌نامبر نیز وجود دارد.

مشخصات اصلی VMO400-02F

مقادیر بالا مستقیماً از دیتاشیت مدل VMO400-02F استخراج شده‌اند. جریان قابل استفاده واقعی به شرایط خنک‌کاری، هیت‌سینک، دمای کاری و نوع بار بستگی دارد.

مزایای خرید ماژول VMO400-02

• مناسب جایگزینی ماژول معیوب با پارت‌نامبر VMO400-02F
• ظرفیت عبور جریان بالا برای مدارهای قدرت
• مقاومت روشن پایین و کاهش تلفات هدایتی
• دارای بیس سرامیکی DCB برای انتقال حرارت مناسب
• مجهز به پایه Kelvin Source برای فرمان بهتر گیت
• قابل نصب روی هیت‌سینک صنعتی
• مناسب تعمیر سروودرایو و چاپرهای DC
• ساختار تک‌سوئیچ و مناسب مدارهای جریان مستقیم
• امکان بررسی پارت‌نامبر پیش از ثبت سفارش
• مناسب تأمین برای تعمیرکاران و واحدهای نگهداری صنعتی

این ماژول برای مشتریانی مناسب است که به‌دنبال خرید VMO400-02F با همان ساختار و پین‌آوت محصول قبلی هستند و نمی‌خواهند ریسک استفاده از یک ماژول مشابه اما ناسازگار را بپذیرند.

کاربردهای صنعتی

طبق اطلاعات سازنده، خانواده VMO400-02F برای کاربردهای سوئیچینگ توان و جریان بالا طراحی شده است. کاربردهای اصلی آن شامل موارد زیر است:

• چاپرهای DC صنعتی
• سروودرایوهای DC
• درایو ربات‌های صنعتی
• کنترل سرعت موتور
• تجهیزات قدرت خودروهای الکتریکی
• منابع تغذیه سوئیچینگ
• منابع تغذیه رزونانسی
• مبدل‌های قدرت DC
• تعمیر تجهیزات صنعتی قدیمی IXYS
• ماشین‌آلات دارای ماژول MOSFET جریان بالا

وجود یک کاربرد در فهرست بالا به معنای سازگاری قطعی با تمام دستگاه‌ها نیست. پیش از سفارش باید کد روی ماژول، ولتاژ مدار، پایه‌ها و سیستم فرمان گیت بررسی شوند.

برای مشاهده سایر مدل‌ها می‌توانید وارد دسته خرید ماژول تریستور شوید.

چرا VMO400-02F برای مدارهای جریان بالا مناسب است؟

این ماژول دارای مقاومت روشن حداکثر ۴٫۲ میلی‌اهم است. مقاومت روشن پایین به کاهش افت ولتاژ و تلفات هدایتی در جریان‌های بالا کمک می‌کند. همچنین ساختار پکیج و بیس سرامیکی آن برای نصب روی هیت‌سینک صنعتی طراحی شده است.

پایه Kelvin Source نیز مسیر جداگانه‌ای برای مرجع فرمان گیت فراهم می‌کند. این ویژگی در مدارهایی که جریان قدرت بالایی دارند، به کاهش اثر افت ولتاژ مسیر اصلی Source روی فرمان MOSFET کمک می‌کند.

در عمل، عملکرد صحیح محصول به طراحی گیت‌درایور، کابل‌کشی، هیت‌سینک، خازن‌های باس و حفاظت‌های مدار وابسته است. به همین دلیل پیش از خرید باید فقط به عدد جریان توجه نکرد و تطبیق کامل قطعه با مدار را در نظر گرفت.

نکات مهم قبل از خرید

پیش از سفارش VMO400-02 یا مدل کامل VMO400-02F، موارد زیر را کنترل کنید:

• پارت‌نامبر کامل روی ماژول معیوب
• وجود حرف F در انتهای کد
• شماتیک چاپ‌شده روی لیبل
• محل پایه‌های Gate و Kelvin Source
• محل ترمینال‌های Drain و Source
• ولتاژ باس DC دستگاه
• جریان واقعی مدار
• نوع گیت‌درایور
• ابعاد بدنه و محل پیچ‌های نصب
• وضعیت هیت‌سینک
• علت خرابی ماژول قبلی

خرید یک MOSFET با ولتاژ و جریان مشابه، لزوماً به معنای امکان جایگزینی مستقیم نیست. پین‌آوت، بار گیت، مقاومت روشن، نوع پکیج و شرایط حرارتی نیز باید با طراحی دستگاه مطابقت داشته باشند.

برای کاهش احتمال خرید اشتباه، تصویر واضح قطعه معیوب و مدل دستگاه را هنگام استعلام موجودی VMO400-02F ارسال کنید.

مقادیر فنی مهم

این اعداد مربوط به شرایط آزمون دیتاشیت هستند و نباید جریان ۴۱۸ آمپر بدون بررسی هیت‌سینک و شرایط کاری، به‌عنوان جریان دائمی دستگاه در نظر گرفته شود.

نکات نصب و تعویض

پیش از نصب ماژول جدید، سطح هیت‌سینک باید کاملاً تمیز، صاف و بدون باقی‌مانده خمیر حرارتی قبلی باشد. استفاده از خمیر حرارتی مناسب و یکنواخت برای انتقال صحیح گرما ضروری است.

قبل از روشن‌کردن دستگاه موارد زیر بررسی شوند:

• سلامت گیت‌درایور MOSFET
• مقاومت گیت
• ولتاژ فرمان گیت
• اتصال صحیح Kelvin Source
• سلامت خازن‌های DC Link
• عملکرد مدار پیش‌شارژ
• نبود اتصال کوتاه در بار
• سلامت فیوزها و حفاظت‌ها
• عملکرد فن و سیستم خنک‌کاری
• علت خرابی قطعه قبلی

نصب ماژول جدید بدون رفع ایراد مدار فرمان، بار یا خنک‌کاری می‌تواند باعث خرابی مجدد محصول شود.

چرا از توکل الکترونیک خرید کنیم؟

توکل الکترونیک در زمینه تأمین ماژول‌های MOSFET، IGBT و قطعات قدرت صنعتی فعالیت دارد و امکان بررسی اولیه قطعه پیش از خرید را فراهم می‌کند.

• استعلام سریع قیمت VMO400-02F
• بررسی موجودی قبل از ثبت سفارش
• تطبیق پارت‌نامبر با تصویر قطعه معیوب
• مشاوره پیش از خرید
• تأمین قطعات صنعتی کمیاب
• حضور فیزیکی در بازار جمهوری تهران
• پیگیری سفارش و ارسال به سراسر کشور
• کاهش احتمال خرید قطعه ناسازگار

برای خرید VMO400-02، دریافت قیمت روز و سفارش VMO400-02F با بخش فروش توکل الکترونیک تماس بگیرید.

سوالات متداول

VMO400-02F چه نوع قطعه‌ای است؟

این محصول یک ماژول MOSFET قدرت کانال N و تک‌سوئیچ از برند IXYS است.

آیا VMO400-02 و VMO400-02F یک محصول هستند؟

روی نمونه موجود پارت‌نامبر کامل VMO400-02F درج شده است. عبارت VMO400-02 فرم کوتاهی است که هنگام جست‌وجو یا استعلام استفاده می‌شود. برای خرید، نوشته روی قطعه قبلی باید دقیقاً بررسی شود.

ولتاژ و جریان این ماژول چقدر است؟

ولتاژ Drain-Source آن ۲۰۰ ولت و جریان اعلام‌شده دیتاشیت در دمای کیس ۲۵ درجه، ۴۱۸ آمپر است. جریان عملی به شرایط حرارتی مدار وابسته است.

آیا این قطعه ماژول IGBT است؟

خیر. این محصول یک ماژول MOSFET قدرت است و روش فرمان و مشخصات آن با IGBT تفاوت دارد.

آیا می‌توان از یک MOSFET با جریان بالاتر به‌جای آن استفاده کرد؟

خیر، بالاتر بودن جریان برای جایگزینی کافی نیست. پین‌آوت، ولتاژ، مقاومت روشن، بار گیت و ابعاد پکیج باید بررسی شوند.

برای استعلام خرید چه اطلاعاتی ارسال شود؟

تصویر واضح لیبل محصول، مدل دستگاه، عکس ترمینال‌ها و در صورت امکان تصویر برد یا گیت‌درایور ارسال شود.
