در بازار قطعات الکترونیک قدرت و تعمیرات اینورترهای سنگین، دسترسی به پکیجهای سوئیچینگ هوشمندی که بتوانند در کنار پایداری جریان، ابعاد فشردهای را برای برد نهایی به ارمغان بیاورند یک مزیت استراتژیک است. ماژول 6MBP100NA060 ساخت کمپانی اصیل Fuji Electric ژاپن، یک ماژول هوشمند قدرت یا همان IGBT-IPM از سری تخصصی و بسیار محبوب NA است. ویژگی متمایز این قطعه ۱۰۰ آمپری، معماری پکیج منسجم و تخت آن در کنار تجمیع بینقص تراشههای قدرت و مدار درایور گیت (Built-in Control IC) در یک قالب واحد است. این فناوری نیاز به طراحی مدارهای درایور مجزا را برطرف کرده و به عنوان یک ناظر خودمختار، امنیت کامل برد فرمان را در برابر فیدبکهای مخرب ولتاژی تامین میکند.
📊 تحلیل فنی کاتالوگ: این ماژول برای کارکرد ایمن در سیستمهای فرکانسی ولتاژ پایین تا متوسط مهندسی شده و سد ولتاژی کلکتور-امیتر حداکثری ۶۰۰ ولت را با پایداری کامل مهار میکند. ظرفیت جریاندهی مداوم خروجی آن ۱۰۰ آمپر واقعی تحت بارهای داینامیک است. پارتنامبر 6MBP100NA060 با آرایش ۶ تایی (پل سهفاز کامل خروجی) عرضه میشود و پایههای سیگنال آن به گونهای کالیبره شدهاند که مستقیماً و بدون واسطههای پرهزینه به مدار منطقی (Logic Level) ۵ ولتی میکروکنترلر یا PLC متصل میگردند.
پارامترهای کلیدی الکتریکی و سیستمهای خودکنترلی استخراجشدۀ مستقیم از کاتالوگ رسمی این قطعه به شرح زیر طبقهبندی شده است:
| مشخصه فنی و سیستمهای حفاظتی کالا | مقادیر نامی متمایز سری هوشمند NA |
| نام دقیق قطعه (Part Number) | 6MBP100NA060 |
| ولتاژ کاری کلکتور-امیتر (VCES) | 600 ولت (مقاومت کامل در برابر نوسانات ولتاژ شبکه برق تکفاز و سهفاز) |
| ظرفیت جریاندهی نامی (IC) | 100 آمپر مداوم (تحمل فوقالعاده بارهای راکتیو و گشتاورهای استارت) |
| نوع فناوری تراشه خروجی | نسل بهینهشده IGBTهای کمتلفات فوجی مجهز به دیودهای فرکانسی نرم |
| مدار حفاظت اضافه جریان (OC) | مجهز به حسگر قطع خودکار مدار قدرت در صورت عبور جریان از محدوده مجاز |
| مدار حفاظت افت ولتاژ گیت (UV) | قطع ایمن خروجی در صورت افت ولتاژ منبع تغذیه بخش فرمان داخلی |
| خروجی سیگنال خطا (Fault Signal) | دارای پین اختصاصی ارسال پالس خطا به پردازنده اصلی در صورت بروز نقص فنی |
با توجه به چگالی جریان بالای ۱۰۰ آمپر و بهرهمندی از گیتدرایور داخلی، ماژول 6MBP100NA060 مهره اصلی در مدارهای تبدیل توان زیر است:
اینورترها و درایوهای هوشمند کنترل دور (VFD): بخش قدرت درایوهای فرکانسی برای کنترل گشتاور موتورهای سهفاز AC متوسط تا سنگین کارگاهی.
سیستمهای درایو آسانسور و پلهبرقی: بخش مرکزی اینورتر جهت دستیابی به ترمزگیری هوشمند، حرکت بدون لرزش و ایمنی ۱۰۰ درصدی مسافران.
ماشینآلات CNC و بازوهای رباتیک سنگین: تامین توان آمپلیفایرهای درایو سروو موتور در خطوط مونتاژ دائمکار کارخانجات.
منابع تغذیه سوئیچینگ (SMPS) توان بالا و UPS: واحدهای تبدیل توان بدون وقفه در تجهیزات حساس مخابراتی، پزشکی و دیتاسنترها.
پکیج فشرده و کاهش سیمکشی برد: تجمیع سیستمهای حفاظتی و سوییچهای قدرت در پکیج سری NA، فضای اشغالشده روی فیبر مدار چاپی را به حداقل رسانده و از پیچیدگی طراحی لایههای برد میکاهد.
مقاومت ارتقایافته در برابر تغییرات ولتاژ (High dv/dt Immunity): آیسی کنترل داخلی این ماژول به خوبی در برابر نویزهای ناشی از سوئیچینگهای فرکانس بالا عایق شده است تا مانع از جرقهزدن و آتش ناخواسته گیتها شود.
دیودهای هرزگرد فوق سریع (FWD): دیودهای داخلی جفتشده با تراشههای قدرت، رفتار بازیابی معکوس فوقالعاده نرمی دارند که پدیده تداخل مغناطیسی (Low EMI) را به شدت سرکوب میکند.
اعمال لایه میکرونی و متوازن خمیر سیلیکون: در ماژول ۱۰۰ آمپری 6MBP100NA060 به دلیل مساحت بزرگ بیسپلیت، انتقال حرارت نامتوازن بدترین دشمن قطعه است. خمیر سیلیکون مرغوب باید به صورت یکنواخت و بدون ایجاد حباب هوا پخش شود تا از پدیده نقطه داغ (Hot Spot) و سوختن ناگهانی تراشهها جلوگیری کند.
بستن ضربدری و متقارن پیچهای بدنه: اعمال فشار نامتوازن هنگام بستن ماژول روی هیتسینک، سبب ترکهای میکروسکوپی در لایه سرامیکی ایزوله داخلی (DBC) میشود. پیچها باید دقیقاً به صورت ضربدری و بر اساس استاندارد گشتاور نیوتنمتر کاتالوگ فوجی سفت شوند.
خطر جدی قطعات ریبرند استوک و تقلبی: به دلیل کاربرد وسیع این قطعه در صنایع، نمونههای استوکِ ترمیمشده که آیسی کنترل داخلی آنها تحت استرس حرارتی آسیب دیده است در بازار یافت میشوند. این قطعات فیک توانایی اجرای توابع حفاظتی (مانند قطع خودکار اضافه جریان) را نداشته و در صورت کوچکترین اتصال کوتاه، منفجر شده و کل برد فرمان را نابود میکنند. خرید نسخه اورجینال ضامن پایداری دستگاه شماست.
ماژول هوشمند قدرت IGBT-IPM فوجی 6MBP100NA060 راهکاری منسجم، با امنیت بالا و راندمان عالی برای سیستمهای ۱۰۰ آمپری حساس صنعتی است. فروشگاه توکل الکترونیک با تکیه بر زنجیره تامین تخصصی خود، اصالت، سلامت فنی و کیفیت این نیمههادی پیشرفته ژاپنی را برای پروژههای اتوماسیون شما گارانتی میکند.
برای مشاهده سایر مدلها و بررسی قطعات مشابه، میتوانید از دستهبندی ماژولهای IGBT در فروشگاه بازدید کنید:
https://tavakolelectronic.com/product-category/نیمههادی-ها/ماژول-igbt/
همچنین برای دریافت اطلاعات فنی رسمی، میتوانید به سایت سازنده مراجعه کنید:
| Part Number | 6MBP100NA060 |
|---|---|
| برند | FUJI |
| مشخصات فنی | 100A-600V |

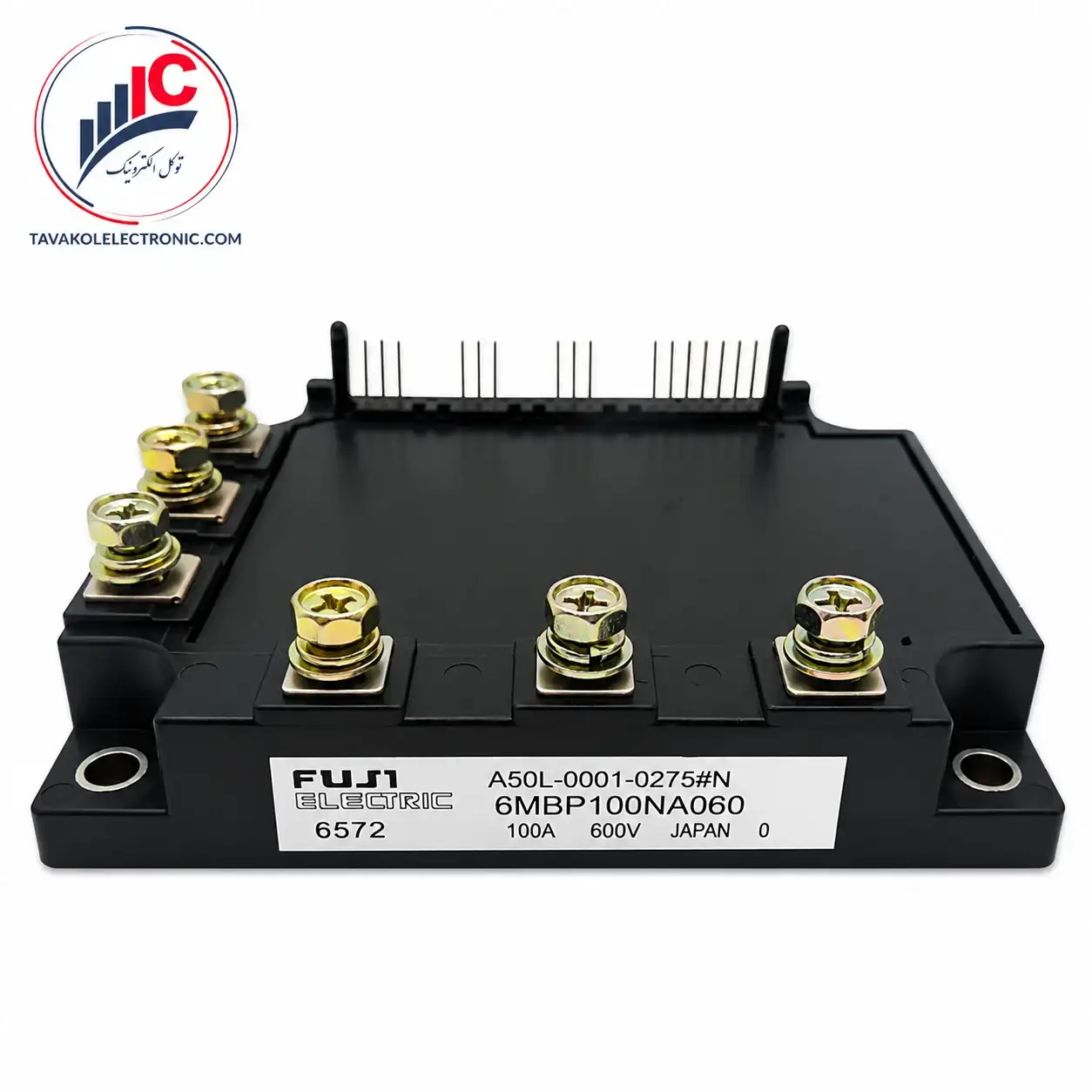

ماژول IGBT-IPM فوجی 6MBP100NA060
