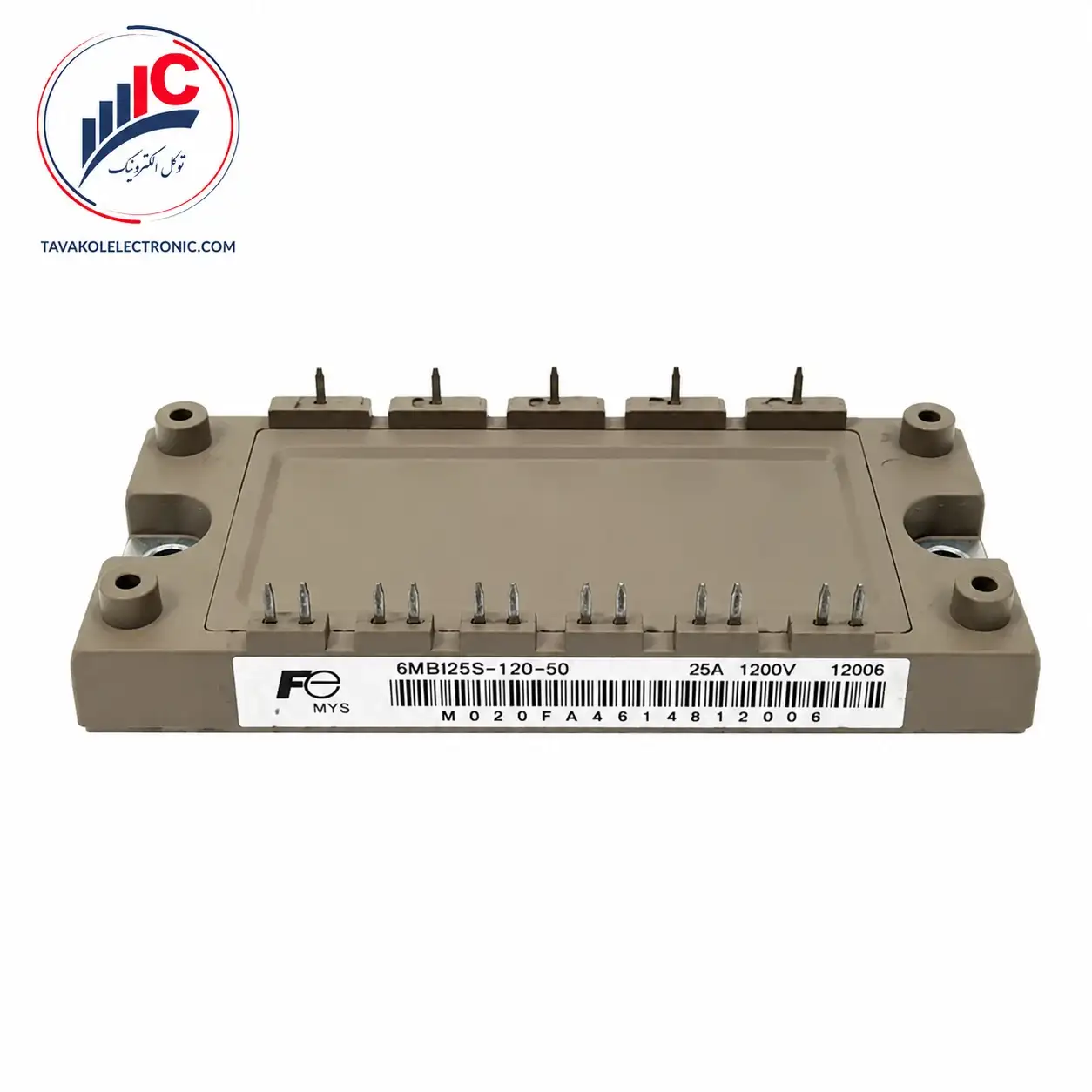

در طراحی مدارهای صنعتی با ابعاد فشرده، کنترل دقیق دما و توانایی سوئیچینگ فرکانسی بالا بدون قفل کردن گیت، از فاکتورهای کلیدی تعیینکننده طول عمر برد هستند. ماژول 6MBI25S-120-50 ساخت برند اصیل Fuji Electric ژاپن، نمونه تکاملیافته و بهینهسازی شده از سری تخصصی S این کمپانی است. این قطعه با چیدمان ششتایی (6-Pack) یک پل سه فاز کاملاً متقارن را درون یک ساختار منسجم ارائه میدهد. مهندسی پکیج این قطعه به گونهای تغییر یافته که با وجود ابعاد مینیاتوری، نرخ تحمل تغییرات ناگهانی جریان الکتریکی بسیار بالاتری را نسبت به مدلهای قدیمیتر از خود نشان میدهد.
📊 تحلیل فنی کاتالوگ: این ماژول 6MBI25S-120-50 توانایی تحمل ولتاژ کاری کلکتور-امیتر ۱۲۰۰ ولت را داراست و جریان نامی مداوم خروجی آن ۲۵ آمپر است. تفاوت بنیادین این قطعه با مدلهای همرده، در پسوند تخصصی 50- نهفته است؛ این پسوند نشاندهنده ارتقای ساختار متالورژی بیسپلیت و استفاده از تراشههای نسل پنجم با لایه اکسید ضخیمتر است که استقامت حرارتی قطعه را به شکل چشمگیری در زیر بار مداوم ارتقا داده است.
پارامترهای الکتریکی و فیزیکی اختصاصی این قطعه برای محاسبات دقیق مهندسی گیتدرایور به شرح زیر است:
| مشخصه فنی و حرارتی قطعه | مقادیر نامی متمایز سری S (پسوند 50) |
| نام دقیق کالا (Part Number) | 6MBI25S-120-50 |
| ولتاژ سدکننده کلکتور-امیتر (VCES) | 1200 ولت (مقاومت بالا در برابر جرقه و نوسانات فازهای ورودی) |
| جریان نامی کلکتور (IC) | 25 آمپر مداوم (تضمین پایداری در آمپراژ آستانه صنعتی) |
| مزیّت پسوند تخصصی (50-) | ارتقای کلاس عایقی بدنه و کاهش مقاومت حرارتی بین چیپ و هیتسینک |
| ولتاژ اشباع کلکتور-امیتر (VCE(sat)) | بهینه شده در حدود 2.2 ولت جهت سرکوب تلفات هدایتی دینامیک |
| پیکربندی دیودهای داخلی | مجهز به دیودهای فرکانسی فوق سریع (FWD) با رفتار بازیابی بسیار نرم |
با توجه به ویژگیهای کنترل فرکانسی و ساختار حرارتی بهینه ماژول 6MBI25S-120-50، این نیمههادی گزینهای ایدهآل برای کاربردهای اتوماسیون زیر است:
اینورترهای مدرن کنترل دور موتور (VFD): درایوهای فرکانسی صنعتی فشرده که در شرایط استارت و استاپ مداوم کار میکنند.
سیستمهای درایو آسانسوری کمتوان: بخش قدرت سوئیچینگ برای کنترل نرم و بدون لرزش حرکت در کابینها.
ماشینآلات CNC و ابزار دقیق متوسط: تامین توان پایدار برای سروو درایوهایی که نیازمند دقت بالا در تغییر گشتاور هستند.
منابع تغذیه سوئیچینگ (SMPS) سنگین: مدارهای تبدیل توان فرکانس بالا با بازدهی بالای ۹۵ درصد.
پکیج ایزوله با پایداری حرارتی بالا: فناوری به کار رفته در بدنه پلاستیکی و رزین این ماژول، نرخ اتساع حرارتی را کاهش داده و از ترک خوردنهای میکروسکوپی در اثر گرم و سرد شدن مداوم جلوگیری میکند.
کنترل نویز فوقالعاده (Low EMI): ساختار بهینهشده تراشههای سری VX/S در این پارتنامبر، میزان بازتاب نویزهای فرکانسی روی خطوط فرمان را به شدت کاهش داده است.
مقاومت استاتیکی بالا: دیودهای هرزگرد داخلی قطعه با سرعت بازیابی معکوس ارتقایافته، بار برگشتی سلفی را به سرعت تخلیه کرده و امنیت چیپ اصلی را تضمین میکنند.
محاسبه ضخامت دقیق ترکیب حرارتی: در مدل 6MBI25S-120-50 به دلیل ساختار ارتقایافته بیسپلیت (پسوند 50)، اعمال بیش از حد خمیر سیلیکون نتیجه عکس داده و مانند یک عایق حرارتی عمل میکند. خمیر باید با کاردک مخصوص به صورت یک لایه میکرونی و کاملاً یکنواخت توزیع شود.
کنترل توپولوژی دیودها و اتصالات گیت: امپدانس مسیر گیت این قطعه باید دقیقاً متناسب با دیتای مقاومت پیشنهادی فوجی طراحی شود تا سوئیچینگ ناخواسته یا پدیده نوسان گیت (Gate ringing) رخ ندهد.
خطرات شدید قطعات غیراصل (ریبرند): با توجه به شباهت ظاهری این قطعه با مدلهای قدیمیتر، نمونههای فیک یا استوکِ شستشو شده با حک جدید در بازار وجود دارند. این قطعات به دلیل عدم بهرهمندی از اصلاحات حرارتی پسوند 50، تحت بار مداوم به سرعت دچار شکست حرارتی شده و میسوزند. خرید قطعه اورجینال، ضامن بقای درایو شماست.
ماژول IGBT فوجی 6MBI25S-120-50 انتخابی هوشمندانه، ارتقایافته و بسیار پایدار برای سیستمهای الکترونیک قدرت ۲۵ آمپری است که در شرایط محیطی سخت کار میکنند. فروشگاه توکل الکترونیک با سالها تجربه تخصصی، اصالت و سلامت فنی این قطعه ژاپنی نسل جدید را برای خطوط تولید و پروژههای حساس شما تضمین میکند.
برای مشاهده سایر مدلها و بررسی قطعات مشابه، میتوانید از دستهبندی ماژولهای IGBT در فروشگاه بازدید کنید:
https://tavakolelectronic.com/product-category/نیمههادی-ها/ماژول-igbt/
همچنین برای دریافت اطلاعات فنی رسمی، میتوانید به سایت سازنده مراجعه کنید:
| Part Number | 6MBI25S-120-50 |
|---|---|
| برند | FUJI |
| مشخصات فنی | 25A-1200V |
