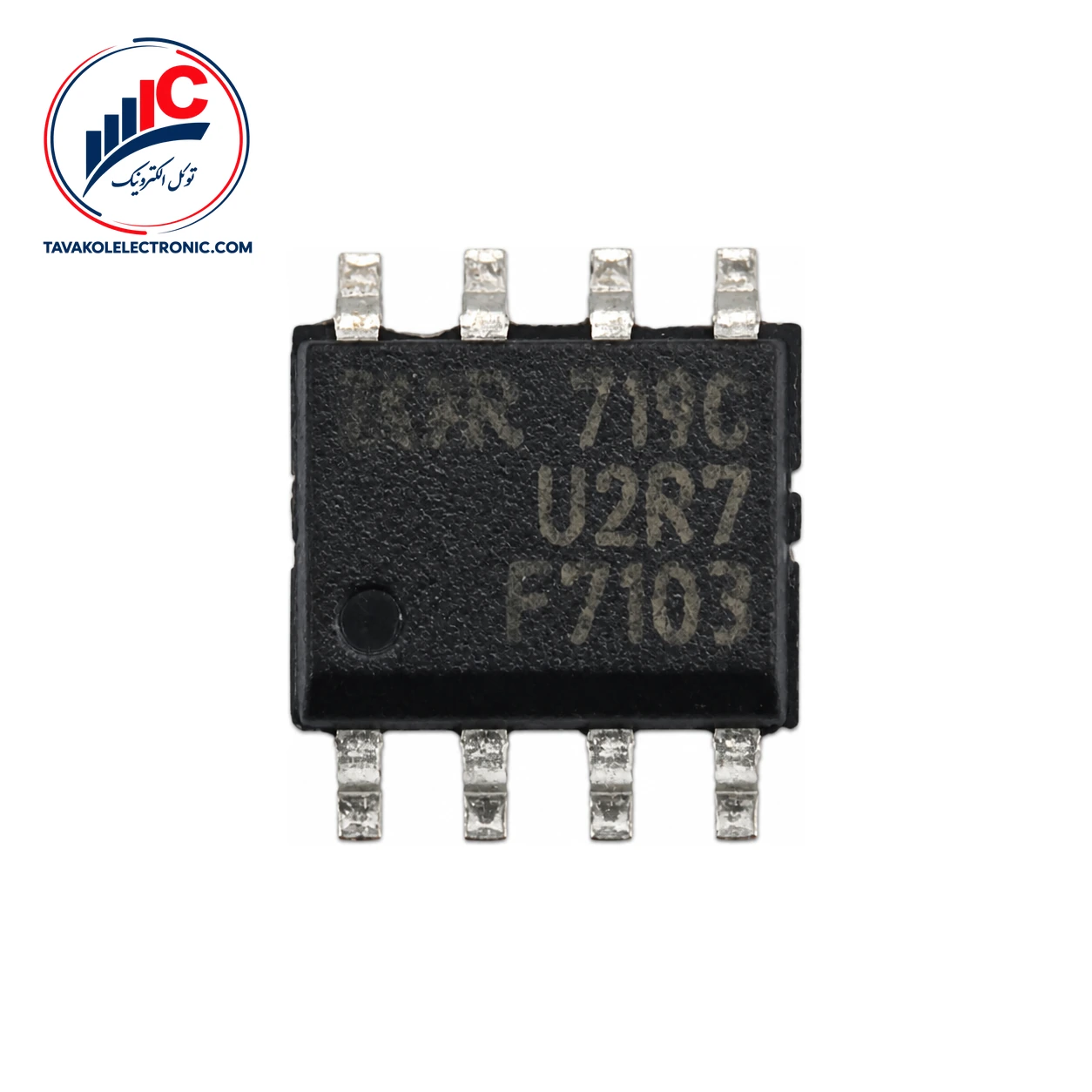

ماسفت IRF7103 یک ماسفت قدرت دوگانه از نوع N-Channel و از خانواده HEXFET است. این قطعه در پکیج SO-8 با نصب سطحی عرضه میشود و برای مدارهایی مناسب است که به دو ماسفت N-Channel در یک قطعه و فضای محدود روی برد نیاز دارند.
پیش از سفارش، ولتاژ، جریان، درایو گیت و شرایط حرارتی مدار را با مشخصات قطعه تطبیق دهید تا انتخاب دقیق‌تری داشته باشید.
این قطعه یک ماسفت قدرت دوگانه N-Channel است و در پکیج SO-8 با نصب سطحی عرضه میشود. ولتاژ شکست درین به سورس 50 V است که در شرایط VGS = 0 V و ID = 250 µA اندازه‌گیری شده است.
مقاومت روشن‌شدن در VGS = 10 V و ID = 3.0 A، مقدار معمولی 0.11 Ω و حداکثر 0.13 Ω دارد. در VGS = 4.5 V و ID = 1.5 A، مقدار معمولی 0.16 Ω و حداکثر 0.20 Ω است.
| پارامتر | مقدار | شرایط مهم |
|---|---|---|
| نوع قطعه | Dual N-Channel | ماسفت قدرت HEXFET |
| پکیج | SO-8 | نصب سطحی |
| ولتاژ شکست درین-سورس | 50 V | VGS = 0 V، ID = 250 µA |
| مقاومت روشن‌شدن | 0.11 Ω typ. / 0.13 Ω max. | VGS = 10 V، ID = 3.0 A |
| شارژ کل گیت | 12 nC typ. / 30 nC max. | ID = 2.0 A، VDS = 25 V، VGS = 10 V |
ولتاژ آستانه گیت به سورس در بازه 1.0 تا 3.0 V قرار دارد و با VDS = VGS و ID = 250 µA مشخص شده است. این بازه به‌تنهایی نشان‌دهنده روشن‌شدن کامل ماسفت نیست و باید در کنار شرایط واقعی درایو گیت بررسی شود.
شارژ کل گیت 12 nC معمولی و 30 nC حداکثر است. زمان تأخیر روشن‌شدن 9 ns معمولی و 20 ns حداکثر، و زمان تأخیر خاموش‌شدن 45 ns معمولی و 70 ns حداکثر اعلام شده است. این زمان‌ها با VDD = 25 V، ID = 1.0 A، RG = 6.0 Ω و RD = 25 Ω و تحت شرایط پالسی مشخص به‌دست آمده‌اند.
جریان درین 3.0 A در دمای محیط 25°C و 2.3 A در دمای محیط 70°C، هر دو با VGS = 10 V، مقدار حداکثر مطلق هستند و نباید آن‌ها را جریان کاری ثابت در نظر گرفت. جریان پالسی 10 A نیز در دسته حداکثر مطلق قرار دارد.
حداکثر مطلق ولتاژ گیت به سورس ±20 V است. بازه دمای پیوند و ذخیره‌سازی از −55 تا +150°C و توان تلفاتی حداکثر 2.0 W در دمای کیس 25°C اعلام شده است. مقاومت حرارتی پیوند به محیط 62.5°C/W، برای نصب سطحی روی برد FR-4 و شرط t ≤ 10 s، بیان شده است.
برای خرید IRF7103 از توکل الکترونیک، ابتدا پارت‌نامبر و پکیج SO-8 را با نیاز مدار تطبیق دهید. امکان استعلام قیمت و موجودی روز، فروش تکی و تعدادی، خرید عمده و تأمین شرکتی فراهم است. همچنین پیش از ثبت سفارش میتوانید پیش‌فاکتور دریافت کنید و از بررسی پارت‌نامبر قبل از سفارش استفاده کنید.
این قطعه با ضمانت اصالت کالا عرضه میشود و ارسال به سراسر کشور انجام می‌گیرد. برای دسترسی به گروه قطعات مرتبط، عبارت مشاهده ماسفت را دنبال کنید و برای هماهنگی سفارش با توکل الکترونیک تماس بگیرید.
این مدل یک ماسفت قدرت دوگانه N-Channel از نوع HEXFET است و در پکیج سطح‌نصب SO-8 عرضه میشود.
پکیج این قطعه SO-8 با نصب سطحی است. تطبیق پکیج با فضای برد و الگوی نصب، پیش از سفارش اهمیت دارد.
خیر. مقدار 3.0 A در شرایط اعلام‌شده، حداکثر مطلق است و باید همراه با محدودیت‌های حرارتی و شرایط واقعی مدار بررسی شود.
این ماسفت یک ماسفت دوگانه N-Channel با پکیج SO-8، ولتاژ شکست 50 V، مقاومت روشن‌شدن مشخص و پارامترهای زمانی نانوثانیه‌ای است. اگر نوع کانال، پکیج و شرایط ولتاژ و جریان آن با طراحی شما مطابقت دارد، برای استعلام قیمت، بررسی موجودی و ثبت سفارش با توکل الکترونیک در ارتباط باشید.
| Part Number | IRF7103 |
|---|---|
| پکیج | SOIC |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 50 V, ID: 3.0 A |
