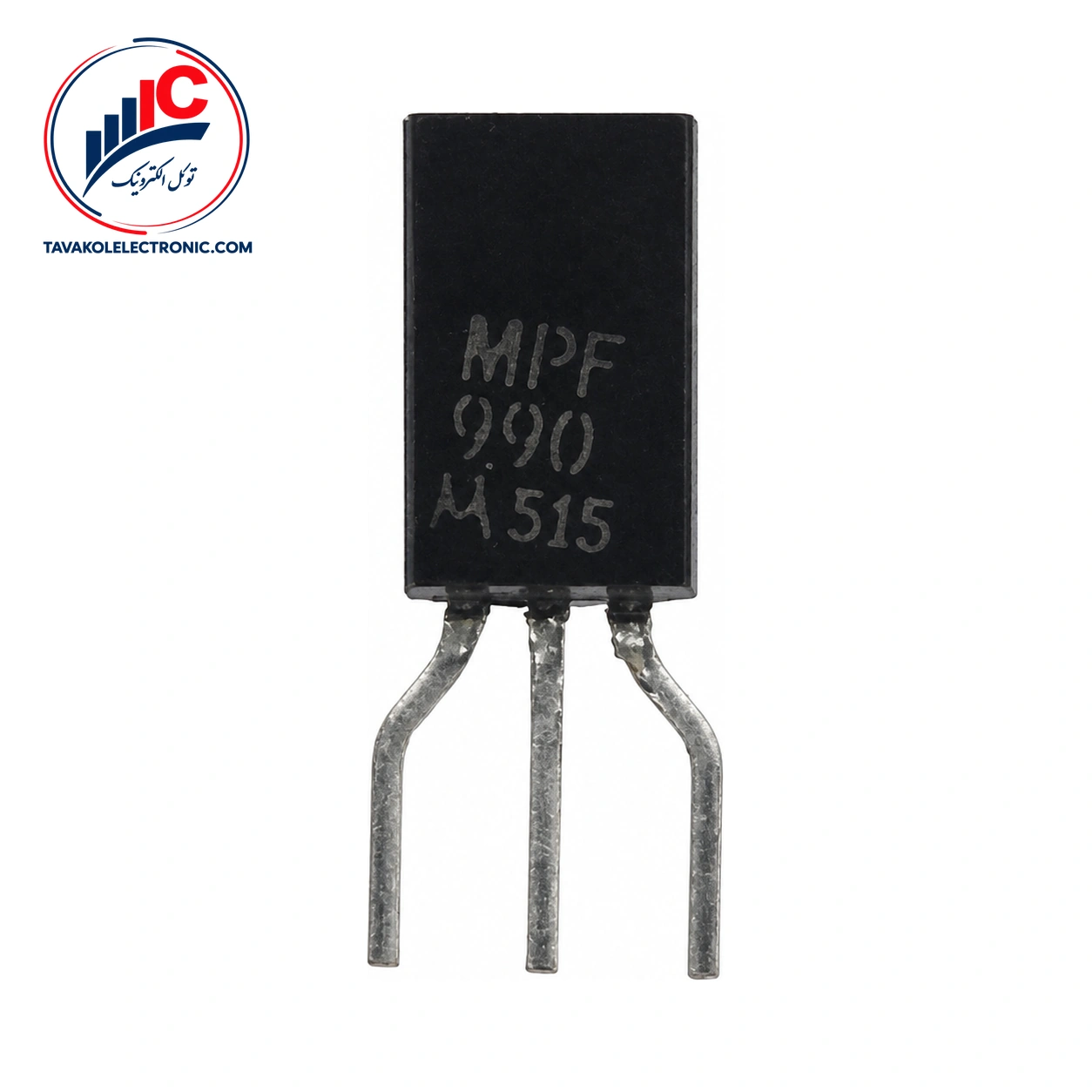

ماسفت MPF990

ویژگی‌ها
Part NumberMPF990
پکیجTO-226-3
Channel TypeN-Channel
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت MPF990

MPF990 یک ترانزیستور سوئیچینگ TMOS از نوع کانال N و enhancement-mode است. این قطعه برای مدارهایی مناسب است که در آن‌ها سوئیچینگ و کنترل مسیر عبور جریان اهمیت دارد. زمان روشن و خاموش‌شدن کوتاه، مقاومت درین-سورس و ولتاژ آستانه از معیارهای مهم در بررسی این قطعه هستند.

در انتخاب قطعه، فقط به یک عدد منفرد تکیه نکنید و شرایط آزمون هر مشخصه را با نیاز واقعی مدار مقایسه کنید. همچنین مقادیر حداکثری، حد مجاز قطعه هستند و نباید به‌عنوان مشخصه کار عادی در نظر گرفته شوند.

MPF990 برای چه کاربردی مناسب است؟

کاربرد اعلام‌شده برای این ماسفت، سوئیچینگ TMOS است. برای تصمیم‌گیری نهایی، ولتاژ مدار، ولتاژ اعمالی به گیت، جریان موردنیاز و توان تلفاتی را هم‌زمان بررسی کنید. اگر قصد جایگزینی یک قطعه موجود را دارید، تطبیق دقیق پارت‌نامبر و مشخصات الکتریکی ضروری است.


مشخصات فنی MPF990

مهم‌ترین مشخصات عملکردی در جدول زیر آمده‌اند. مقادیر دارای شرط، فقط در همان شرایط آزمون معنا دارند.

پارامتر مقدار شرایط آزمون یا توضیح
نوع کانال N-Channel — Enhancement ترانزیستور سوئیچینگ TMOS
ولتاژ شکست درین-سورس حداقل 90 Vdc VGS = 0، ID = 10 µAdc، در 25°C مگر خلاف آن ذکر شود
ولتاژ آستانه گیت 1.0 تا 3.5 Vdc ID = 1.0 mAdc، VDS = VGS، در 25°C مگر خلاف آن ذکر شود
ولتاژ درین-سورس روشن 0.6 Vdc معمولی؛ 1.2 Vdc حداکثر VGS = 10 Vdc، ID = 0.5 Adc، در 25°C مگر خلاف آن ذکر شود
مقاومت روشن درین-سورس 1.2 Ω معمولی؛ 2.0 Ω حداکثر VGS = 10 Vdc، ID = 1.0 Adc، در 25°C مگر خلاف آن ذکر شود
زمان روشن و خاموش‌شدن هرکدام 7.0 ns معمولی؛ 15 ns حداکثر آزمون سوئیچینگ مقاومتی، در 25°C مگر خلاف آن ذکر شود

نکات مهم انتخاب MPF990

ولتاژ شکست درین-سورس حداقل 90 Vdc است و این مقدار با VGS برابر صفر و ID برابر 10 µAdc، در دمای 25°C مگر خلاف آن ذکر شود، تعیین شده است. مقاومت درین-سورس در حالت روشن، 1.2 Ω به‌صورت معمولی و 2.0 Ω به‌صورت حداکثری، با VGS برابر 10 Vdc و ID برابر 1.0 Adc اعلام شده است.

جریان درین پیوسته 2.0 Adc و جریان پالسی 3.0 Adc، هر دو مقدار حداکثری هستند. در حالت پیوسته، توان تلفاتی و شرایط نصب ممکن است جریان قابل استفاده را کاهش دهد. توان تلفاتی کل نیز حداکثر 1.0 W در TA = 25°C است. ولتاژ پیوسته گیت-سورس حداکثر ±20 Vdc بوده و دمای اتصال کاری و ذخیره‌سازی در بازه حداکثر مجاز −55 تا 150°C قرار دارد.


قیمت و خرید MPF990

برای خرید ماسفت می‌توانید قیمت و موجودی روز این قطعه را از توکل الکترونیک استعلام کنید. فروش به‌صورت تکی و تعدادی انجام می‌شود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیش‌فاکتور وجود دارد. ضمانت اصالت کالا، ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران از خدمات اعلام‌شده فروشگاه است.

پیش از سفارش، پارت‌نامبر، تعداد موردنیاز و شرایط مصرف را اعلام کنید تا بررسی موجودی و قیمت دقیق‌تر انجام شود. امکان بررسی پارت‌نامبر قبل از سفارش نیز وجود دارد.


سؤالات متداول درباره MPF990

MPF990 چه نوع ماسفتی است؟

این قطعه یک ماسفت کانال N از نوع enhancement-mode است و برای کاربردهای سوئیچینگ TMOS مشخص شده است.

ولتاژ شکست MPF990 چقدر است؟

ولتاژ شکست درین-سورس حداقل 90 Vdc است. این مقدار با VGS = 0 و ID = 10 µAdc، در TA = 25°C مگر خلاف آن ذکر شود، مشخص شده است.

آیا 2.0 Adc جریان کاری عادی قطعه است؟

خیر. 2.0 Adc حد حداکثری جریان درین پیوسته است و جریان واقعی باید با توجه به توان تلفاتی، شرایط حرارتی و طراحی مدار تعیین شود.


جمع‌بندی و ثبت سفارش MPF990

MPF990 یک ماسفت کانال N برای سوئیچینگ TMOS است که ولتاژ شکست درین-سورس حداقل 90 Vdc، مقاومت روشن 1.2 Ω معمولی و زمان روشن و خاموش‌شدن معمولی 7.0 ns دارد. برای استعلام قیمت و موجودی روز، دریافت پیش‌فاکتور یا ثبت سفارش، پارت‌نامبر دقیق و تعداد موردنیاز را به توکل الکترونیک اعلام کنید.

توضیحات تکمیلی

Part Number

MPF990

پکیج

TO-226-3

Channel Type

N-Channel
