ماسفت BUK455-200A

ویژگی‌ها
Part NumberBUK455-200A
Channel TypeN-Channel
مشخصات فنیVDS: 200 V, ID: 14 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

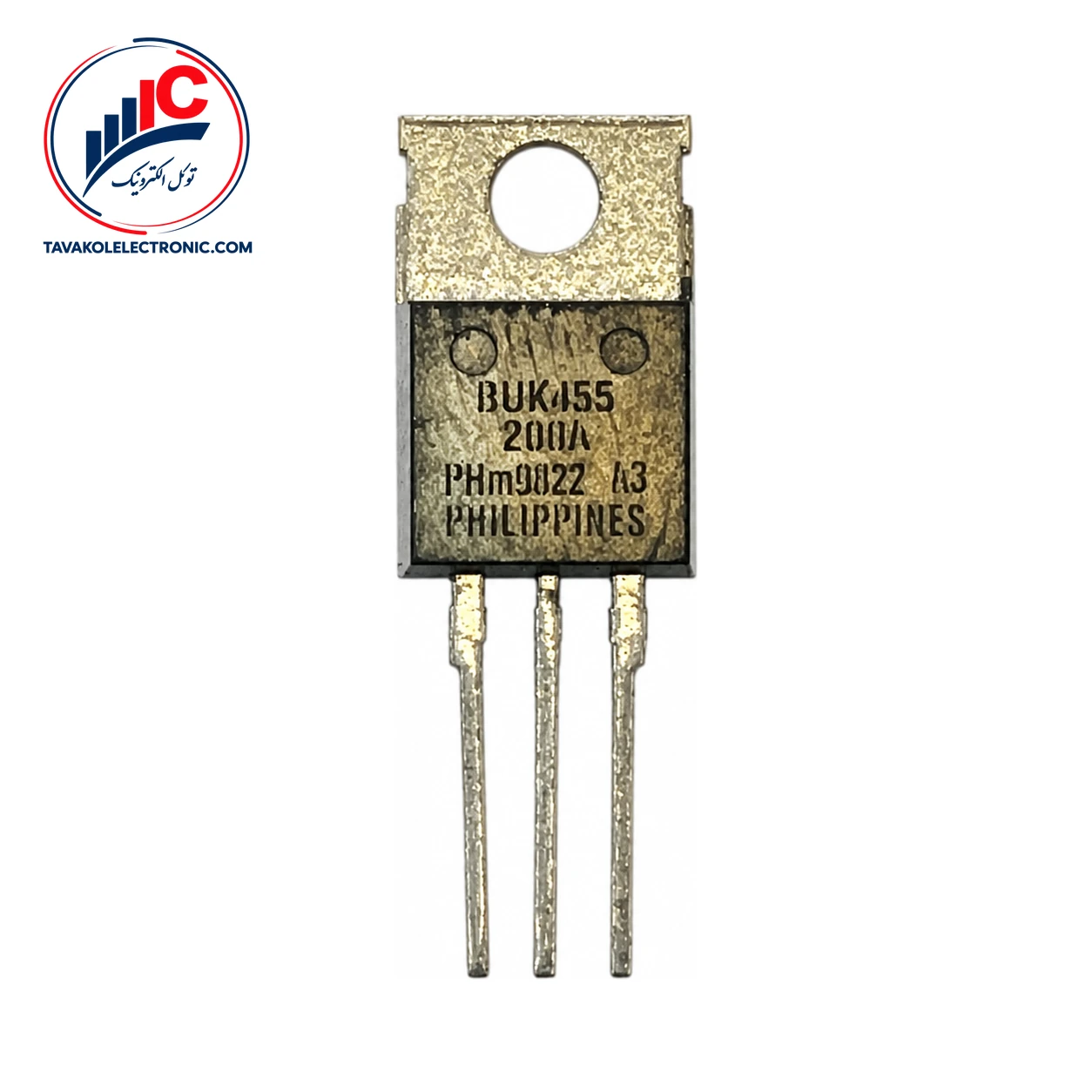

معرفی ماسفت BUK455-200A

BUK455-200A یک ترانزیستور MOSFET کانال N از تولیدکننده Inchange Semiconductor است. این قطعه برای مدارهای منابع تغذیه سوئیچینگ (SMPS)، کنترل موتور، تجهیزات جوشکاری و سوئیچینگ عمومی طراحی شده است.

مقاومت درین-سورس در حالت روشن، یکی از پارامترهای مهم این مدل است و حداکثر 0.23 Ω اعلام شده است. این مقدار در VGS=10 V، جریان ID=7 A و دمای بدنه TC=25°C مشخص شده و برای مقایسه فنی با قطعات مشابه کاربرد دارد.

مشخصات کلیدی BUK455-200A

مشخصه مقدار
نوع کانال N-channel
ولتاژ شکست درین-سورس حداقل 200 V
مقاومت درین-سورس روشن حداکثر 0.23 Ω
ترارسانایی مستقیم حداقل 6.0 S
ولتاژ مستقیم دیود حداکثر 1.5 V

ولتاژ شکست درین-سورس حداقل 200 V است و در شرایط VGS=0، جریان ID=0.25 mA و TC=25°C اندازه‌گیری شده است. ولتاژ آستانه گیت نیز حداقل 2.1 V و حداکثر 4.0 V است؛ این مشخصه در VDS=VGS، جریان ID=1 mA و TC=25°C تعریف شده و به‌تنهایی معیار کافی برای ارزیابی راه‌اندازی کامل ماسفت نیست.


کاربردها و نکات انتخاب BUK455-200A

برای استفاده در منابع تغذیه سوئیچینگ، کنترل موتور، جوشکاری و مدارهای سوئیچینگ عمومی، باید مشخصات مدار با پارامترهای قطعه تطبیق داده شود. ترارسانایی مستقیم حداقل 6.0 S در VDS=25 V و ID=7 A گزارش شده است. ولتاژ مستقیم دیود نیز حداکثر 1.5 V در IF=14 A، VGS=0 و TC=25°C است.

جریان نشتی گیت-سورس حداکثر ±100 nA در VGS=±30 V، VDS=0 و TC=25°C اعلام شده است. جریان درین در حالت گیت صفر حداکثر 10 µA است که در VDS=200 V، VGS=0 و TC=25°C مشخص شده است. این اعداد برای بررسی شرایط مدار و مقایسه گزینه‌های موجود مفید هستند، اما باید همراه با طراحی درایور گیت و وضعیت دفع حرارت ارزیابی شوند.

حدود مجاز و اتصال پایه‌ها

ولتاژ گیت-سورس ±30 V، ولتاژ درین-سورس 200 V، جریان پیوسته درین 14 A در TC=25°C و توان تلفاتی کل 125 W در TC=25°C، همگی در محدوده حدود مجاز قرار می‌گیرند و نباید به‌عنوان مشخصه عملکرد عادی در نظر گرفته شوند. حداکثر دمای پیوند کاری نیز 175°C است.

آرایش پایه‌ها به این صورت است: پایه 1 گیت، پایه 2 درین و پایه 3 سورس. پیش از نصب، تطبیق پارت‌نامبر و ترتیب پایه‌ها را با شماتیک یا برد خود بررسی کنید.


قیمت و خرید BUK455-200A

برای استعلام قیمت و موجودی روز BUK455-200A با توکل الکترونیک تماس بگیرید. فروش این قطعه به‌صورت تکی و تعدادی انجام می‌شود و برای خرید عمده، تأمین شرکتی و دریافت پیش‌فاکتور نیز امکان هماهنگی وجود دارد. توکل الکترونیک ضمانت اصالت کالا، ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران را فراهم می‌کند.

هنگام سفارش، تعداد موردنیاز و مشخصات مدار را اعلام کنید تا بررسی پارت‌نامبر قبل از سفارش انجام شود. برای خرید ماسفت نیز می‌توانید دسته‌بندی مرتبط را بررسی کنید.


جمع‌بندی و سفارش BUK455-200A

این ماسفت کانال N با ولتاژ شکست حداقل 200 V، مقاومت روشن حداکثر 0.23 Ω و کاربرد در مدارهای سوئیچینگ، منابع تغذیه، کنترل موتور و جوشکاری، گزینه‌ای مناسب برای بررسی در طراحی‌های مشابه است. برای دریافت قیمت، موجودی و امکان تأمین، درخواست خود را همراه با تعداد موردنیاز ارسال کنید.


پرسش‌های متداول درباره BUK455-200A

آیا BUK455-200A از نوع کانال N است؟

بله، این قطعه یک ترانزیستور MOSFET کانال N است.

پایه‌های BUK455-200A چگونه مشخص می‌شوند؟

پایه 1 گیت، پایه 2 درین و پایه 3 سورس است. پیش از مونتاژ، ترتیب پایه‌ها را با شماتیک مدار و پارت‌نامبر قطعه تطبیق دهید.

توضیحات تکمیلی

Part Number

BUK455-200A

Channel Type

N-Channel

مشخصات فنی

VDS: 200 V, ID: 14 A
