BUZ12 یک ترانزیستور ماسفت کانال N از برند INCHANGE است که در پکیج TO-220C عرضه میشود. این قطعه برای مدارهایی مناسب است که به سوئیچینگ سریع و توان درایو گیت پایین نیاز دارند. نوع کانال، پکیج و ترتیب پایه‌ها از مواردی هستند که پیش از خرید یا مونتاژ باید با نیاز مدار تطبیق داده شوند.
در پکیج TO-220C، پایه ۱ گیت (Gate)، پایه ۲ درین (Drain) و پایه ۳ سورس (Source) است. بررسی جهت نصب و نقشه برد پیش از لحیم‌کاری، از خطای اتصال جلوگیری می‌کند.
– نوع کانال: N-channel – پکیج: TO-220C – ولتاژ شکست درین-سورس: حداقل ۵۰ V – مقاومت روشن درین-سورس: حداکثر ۰٫۰۲۸ Ω در VGS=10 V و ID=32 A – ترارسانایی مستقیم: حداقل ۱۲ S در VDS=25 V و ID=32 A
ولتاژ آستانه گیت بین ۲٫۱ V حداقل و ۴٫۰ V حداکثر است. این مقدار در شرایط VDS=VGS، جریان ID=1 mA و دمای بدنه TC=25 °C مشخص شده و نباید به‌تنهایی به‌عنوان ولتاژ کامل روشن‌شدن در مدار قدرت تفسیر شود.
مقاومت روشن درین-سورس حداکثر ۰٫۰۲۸ Ω است؛ شرط اعلام این مقدار، VGS=10 V و ID=32 A است. همچنین ولتاژ شکست درین-سورس حداقل ۵۰ V در شرایط VGS=0، ID=0.25 mA و TC=25 °C اعلام شده است.
زمان‌های سوئیچینگ شامل تأخیر روشن‌شدن حداکثر ۵۰ ns، زمان خیز حداکثر ۱۳۰ ns، تأخیر خاموش‌شدن حداکثر ۲۸۰ ns و زمان سقوط حداکثر ۱۸۰ ns هستند. این مقادیر با VGS=10 V، ID=3 A، VDD=30 V و RGS=50 Ω در TC=25 °C به‌دست آمده‌اند.
| پارامتر | مقدار | شرط مهم |
|---|---|---|
| نوع کانال | N-channel | — |
| پکیج و پایه‌ها | TO-220C؛ ۱: Gate، ۲: Drain، ۳: Source | پکیج TO-220C |
| ولتاژ شکست درین-سورس | حداقل ۵۰ V | VGS=0، ID=0.25 mA |
| مقاومت روشن | حداکثر ۰٫۰۲۸ Ω | VGS=10 V، ID=32 A |
| ترارسانایی مستقیم | حداقل ۱۲ S | VDS=25 V، ID=32 A |
مقادیر ۵۰ V برای ولتاژ درین-سورس و ±۲۰ V برای ولتاژ گیت-سورس، حد مجاز مطلق هستند و نباید به‌عنوان شرایط کاری عادی در نظر گرفته شوند. جریان پیوسته حداکثر ۴۲ A نیز یک حد مجاز مطلق در شرایط مشخص‌شده است، نه جریان کاری تضمین‌شده برای هر مدار. جریان پالسی تک‌پالس حداکثر ۱۶۸ A و دمای پیوند کاری حداکثر ۱۵۰ °C نیز در همین دسته محدودیت‌ها قرار دارند.
این قطعه برای رگولاتورهای سوئیچینگ، مبدل‌های سوئیچینگ، درایور موتور و درایور رله طراحی شده است. همچنین می‌توان از آن در درایور ترانزیستورهای دوقطبی سوئیچینگ پرقدرت استفاده کرد. این کاربردها زمانی مطرح می‌شوند که مدار به سرعت سوئیچینگ بالا و توان درایو گیت پایین نیاز داشته باشد.
در انتخاب نهایی، ولتاژ مدار، جریان موردنیاز، روش تحریک گیت، زمان‌های سوئیچینگ و فضای نصب را بررسی کنید. برای مقایسه قطعات هم‌رده، عبارت مشاهده ماسفت را دنبال کنید و مشخصات هر پارت‌نامبر را جداگانه با مدار خود تطبیق دهید.
برای اطلاع از قیمت و موجودی روز، با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی، و امکان دریافت پیش‌فاکتور برای سفارش‌ها فراهم است. ضمانت اصالت کالا و ارسال به سراسر کشور نیز از خدمات فروشگاه است.
پیش از ثبت سفارش، پارت‌نامبر و پکیج TO-220C را با نیاز خود تطبیق دهید. بررسی پارت‌نامبر قبل از سفارش، به انتخاب دقیق‌تر قطعه کمک می‌کند. تعداد موردنیاز و مشخصات فنی پروژه را هنگام استعلام اعلام کنید تا روند تأمین سریع‌تر انجام شود.
BUZ12 یک ماسفت کانال N با پکیج TO-220C است. پایه‌های این پکیج به‌ترتیب شامل گیت در پایه ۱، درین در پایه ۲ و سورس در پایه ۳ هستند.
حد مجاز مطلق ولتاژ درین-سورس ۵۰ V است. این مقدار با ولتاژ شکست درین-سورس حداقل ۵۰ V در مشخصات الکتریکی هم‌خوانی دارد، اما نباید به‌عنوان ولتاژ کاری پیشنهادی یا حاشیه اطمینان مدار استفاده شود.
ماسفت BUZ12 با کانال N، پکیج TO-220C، مقاومت روشن حداکثر ۰٫۰۲۸ Ω در شرایط تعیین‌شده و کاربرد در چند مدار سوئیچینگ، گزینه‌ای مناسب برای طراحی و تعمیر تجهیزات الکترونیکی است. برای سفارش، تعداد موردنیاز، پکیج و شرایط کلی کاربرد را با فروشگاه توکل الکترونیک در میان بگذارید تا قیمت و موجودی روز اعلام شود.
| Part Number | BUZ12 |
|---|---|
| پکیج | TO-220C |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 50 V, ID: 42 A |

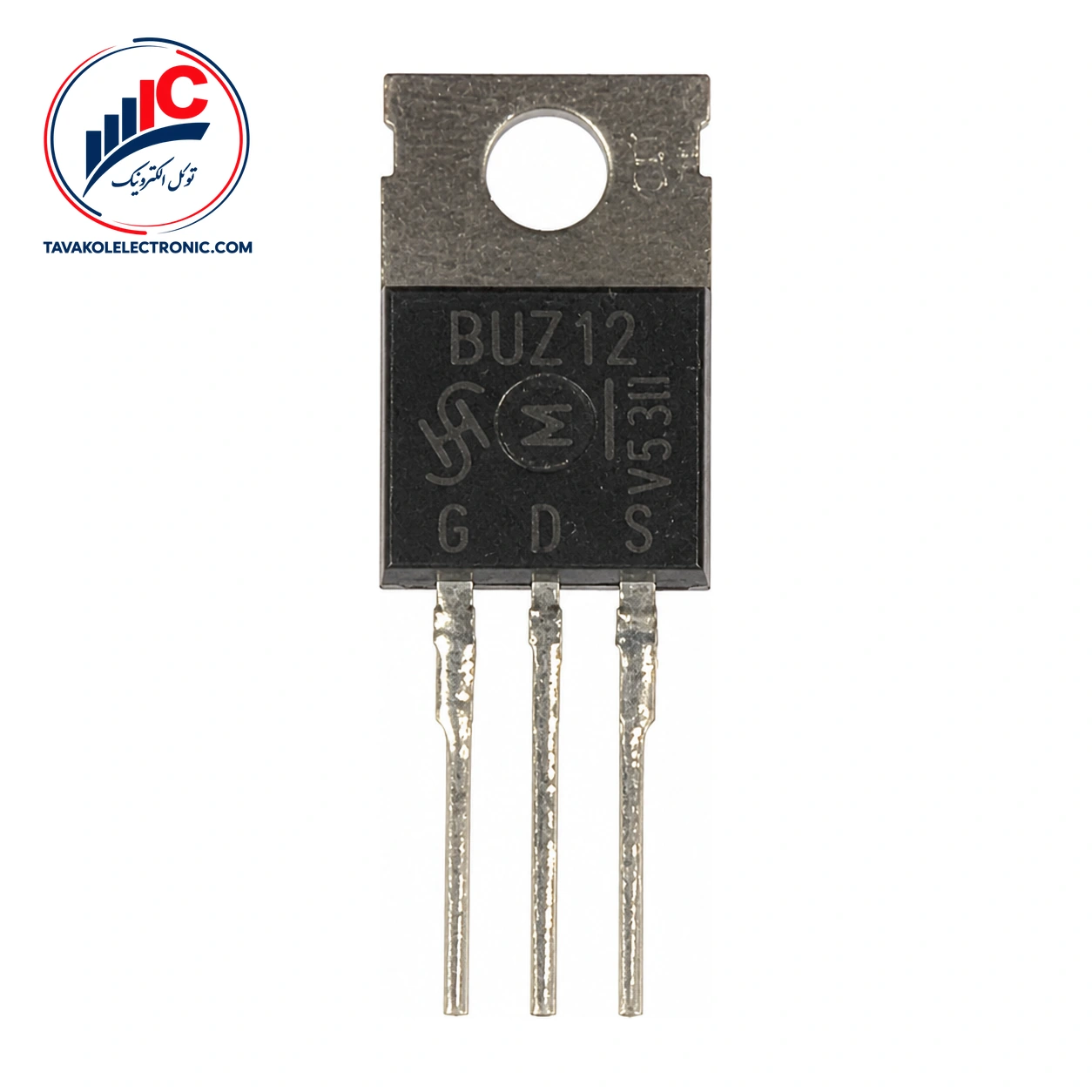

ماسفت BUZ12
