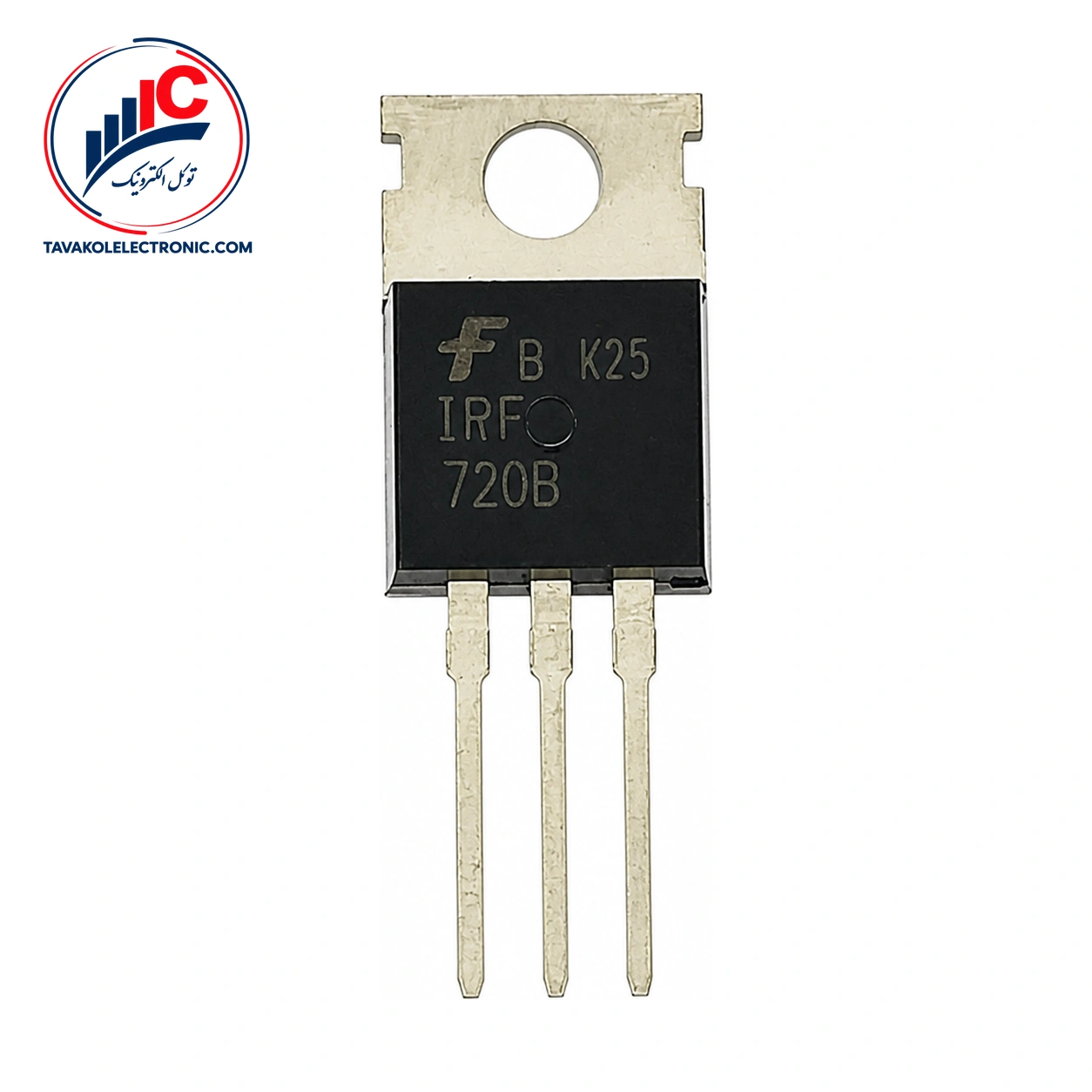

ماسفت IRF720B از محصولات onsemi، یک ماسفت قدرت کانال N از نوع enhancement-mode است که در پکیج TO-220 عرضه میشود. این قطعه برای مدارهایی مناسب است که به یک ماسفت قدرت 400 ولت با مشخصات مشخص درایو گیت و سوئیچینگ نیاز دارند.
کاربردهای اعلام‌شده برای آن شامل منابع تغذیه سوئیچینگ با راندمان بالا و بالاست‌های الکترونیکی مبتنی بر نیم‌پل است. پیش از انتخاب نهایی، پارت‌نامبر، نوع کانال، پکیج و شرایط واقعی مدار را با نیاز طراحی تطبیق دهید.
IRF720B یک ماسفت قدرت 400 ولت، کانال N و enhancement-mode است. مقدار 400 ولت برای ولتاژ درین-سورس، در رده حد مجاز مطلق قرار دارد و نباید بدون درنظرگرفتن شرایط مدار به‌عنوان ولتاژ کاری قطعی تلقی شود. جریان درین پیوسته نیز در جدول حدود مجاز، 3.3 آمپر در دمای بدنه 25 درجه سانتی‌گراد و 2.1 آمپر در 100 درجه سانتی‌گراد مشخص شده است.
مقاومت روشن‌شدن استاتیک در VGS برابر 10 ولت و ID برابر 1.65 آمپر، مقدار معمول 1.4 اهم و حداکثر 1.75 اهم دارد. این شرایط آزمون هنگام مقایسه با قطعات دیگر اهمیت دارد، زیرا مقدار مقاومت روشن‌شدن به شرایط درایو گیت و جریان آزمون وابسته است.
| پارامتر | مقدار | شرایط یا توضیح |
|---|---|---|
| نوع کانال | N-channel | enhancement-mode |
| پکیج | TO-220 | مشخصه نصب قطعه |
| ولتاژ درین-سورس | 400 V | حد مجاز مطلق |
| مقاومت روشن‌شدن | 1.4 Ω معمول؛ 1.75 Ω حداکثر | VGS=10 V، ID=1.65 A |
| بار کل گیت | 14 nC معمول؛ 18 nC حداکثر | VDS=320 V، ID=3.3 A |
بار کل گیت این ماسفت مقدار معمول 14 نانوکولن و حداکثر 18 نانوکولن دارد؛ این مقادیر در VDS برابر 320 ولت و ID برابر 3.3 آمپر مشخص شده‌اند. زمان تأخیر روشن‌شدن 10 نانوثانیه معمول و 30 نانوثانیه حداکثر است. زمان خیز روشن‌شدن نیز 35 نانوثانیه معمول و 80 نانوثانیه حداکثر اعلام شده و شرایط آزمون آن شامل VDD برابر 200 ولت، ID برابر 3.3 آمپر و RG برابر 25 اهم است.
این ماسفت برای منابع تغذیه سوئیچینگ با راندمان بالا و بالاست‌های الکترونیکی مبتنی بر نیم‌پل در نظر گرفته شده است. پیش از انتخاب، نوع کانال N، پکیج TO-220، ولتاژ مدار و روش راه‌اندازی گیت را بررسی کنید. مقایسه با انواع ماسفت زمانی نتیجه بهتری دارد که ولتاژ، جریان، مقاومت روشن‌شدن و شرایط سوئیچینگ هم‌زمان سنجیده شوند.
ولتاژ آستانه گیت بین 2.0 ولت حداقل و 4.0 ولت حداکثر است. این مشخصه در VDS برابر VGS، جریان ID برابر 250 میکروآمپر و دمای 25 درجه سانتی‌گراد اندازه‌گیری شده است؛ بنابراین به‌تنهایی به معنی روشن‌شدن کامل قطعه در مدار قدرت نیست.
در شرایط VGS برابر صفر و IS برابر 3.3 آمپر، افت ولتاژ مستقیم دیود درین-سورس حداکثر 1.5 ولت است. همچنین ولتاژ گیت-سورس ±30 ولت یک حد مجاز مطلق محسوب میشود و نباید از آن عبور کند. این اعداد برای بررسی شرایط کاری و حفاظت گیت مفید هستند، اما جایگزین تحلیل حرارتی و بررسی کامل مدار نمی‌شوند.
برای استعلام قیمت و موجودی روز IRF720B با توکل الکترونیک تماس بگیرید. فروش به‌صورت تکی و تعدادی انجام میشود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیش‌فاکتور وجود دارد. پیش از سفارش، بررسی پارت‌نامبر انجام دهید تا قطعه انتخاب‌شده با نیاز شما مطابقت داشته باشد. توکل الکترونیک با ضمانت اصالت کالا، ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران، سفارش قطعات الکترونیکی را پشتیبانی می‌کند.
IRF720B یک ماسفت قدرت کانال N با پکیج TO-220 است که برای منابع تغذیه سوئیچینگ و بالاست‌های الکترونیکی نیم‌پل کاربرد دارد. مشخصات مهم آن شامل رده 400 ولت، مقاومت روشن‌شدن، بار گیت و زمان‌های سوئیچینگ است. برای دریافت قیمت، موجودی و راهنمایی سفارش، پارت‌نامبر دقیق IRF720B را برای توکل الکترونیک ارسال کنید.
این قطعه یک ماسفت قدرت کانال N از نوع enhancement-mode با رده 400 ولت و پکیج TO-220 است.
برای منابع تغذیه سوئیچینگ با راندمان بالا و بالاست‌های الکترونیکی مبتنی بر نیم‌پل مناسب است.
خیر. مقدار 400 ولت در دسته حد مجاز مطلق قرار دارد و انتخاب نهایی باید بر اساس شرایط واقعی مدار و حاشیه اطمینان طراحی انجام شود.
| Part Number | IRF720B |
|---|---|
| پکیج | TO-220 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 1.5 V, ID: 3.3 A |
