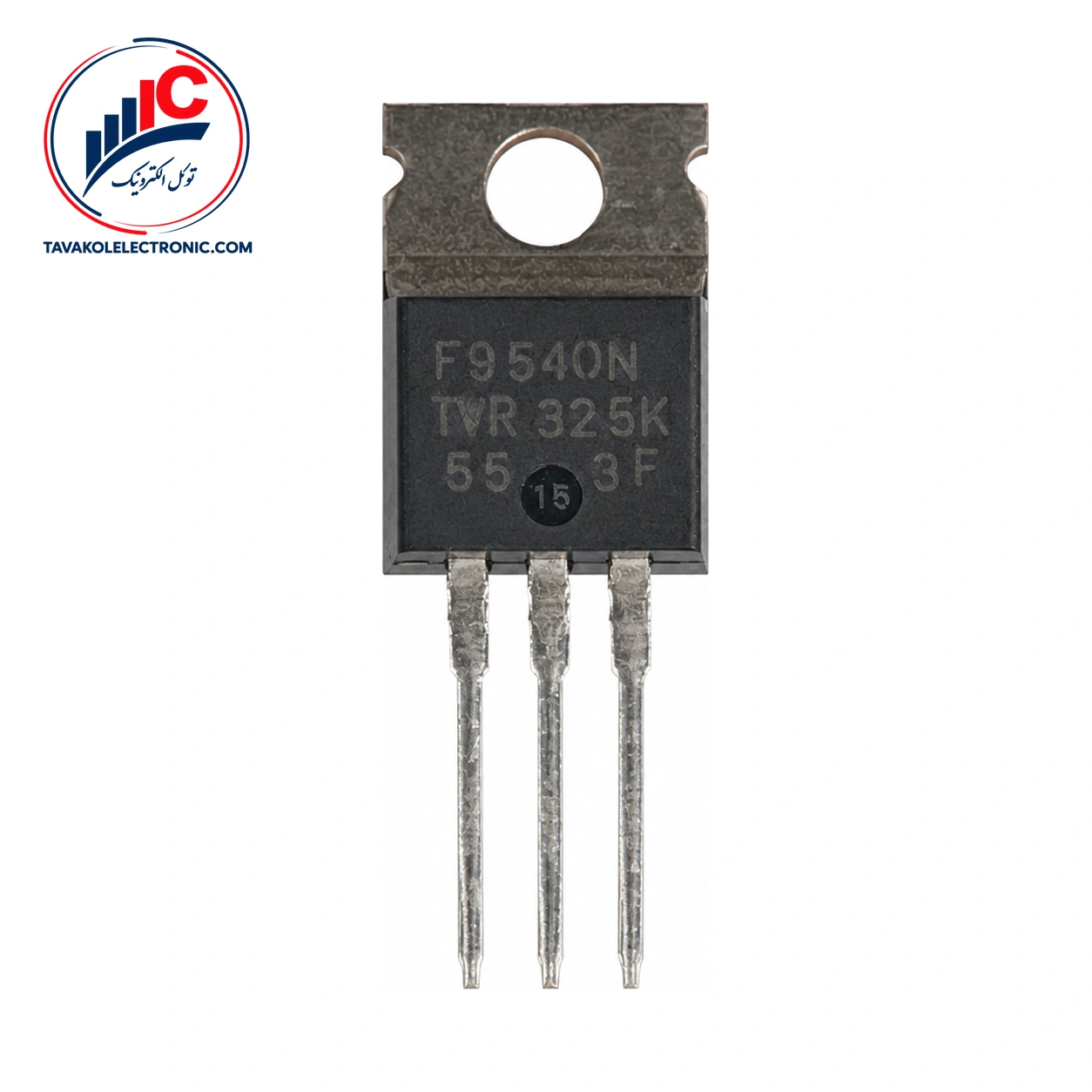

IRF9540N یک ماسفت کانال P از نوع Enhancement Mode است. برای انتخاب این قطعه باید قطبیت کانال، شرایط گیت و مشخصات واقعی مدار را با نیاز پروژه تطبیق داد. سازنده ثبت‌شده این قطعه INCHANGE است و پارت‌نامبر دقیق، مبنای اصلی بررسی هنگام خرید و تعمیرات الکترونیکی محسوب میشود.
از مشخصات قابل بررسی این ماسفت می‌توان به ولتاژ شکست درین-سورس، ولتاژ آستانه گیت، مقاومت درین-سورس در حالت روشن و جریان نشتی گیت-سورس اشاره کرد. اطلاعات تأییدشده‌ای درباره پکیج یا نوع نصب در مشخصات موجود ثبت نشده است؛ بنابراین پیش از سفارش، کد درج‌شده روی قطعه و شکل ظاهری نمونه موردنیاز را با فروشنده تطبیق دهید.
ولتاژ شکست درین-سورس حداقل -100 V است. این مقدار در شرایط VGS=0 V، جریان ID=-250 μA و دمای TC=25°C یا شرایط مشخص‌شده در دیتاشیت بیان شده است. مقاومت درین-سورس در حالت روشن حداکثر 0.1 Ω بوده و اندازه‌گیری آن در VGS=-10 V و ID=-11 A در دمای TC=25°C انجام شده است.
| پارامتر | مقدار | شرایط مهم |
|---|---|---|
| نوع کانال | P-channel | — |
| حالت کاری | Enhancement mode | — |
| ولتاژ شکست درین-سورس | حداقل -100 V | VGS=0 V، ID=-250 μA، TC=25°C |
| ولتاژ آستانه گیت | حداقل -2.0 تا حداکثر -4.0 V | VDS=VGS، ID=-250 μA، TC=25°C |
| مقاومت روشن درین-سورس | حداکثر 0.1 Ω | VGS=-10 V، ID=-11 A، TC=25°C |
| نشتی گیت-سورس | حداکثر ±100 nA | VGS=±20 V، TC=25°C |
ولتاژ آستانه گیت IRF9540N از حداقل -2.0 V تا حداکثر -4.0 V مشخص شده است و باید همراه با شرایط آزمون تفسیر شود. این مقدار به‌تنهایی معادل روشن‌شدن کامل قطعه در هر مدار نیست. جریان نشتی گیت-سورس حداکثر ±100 nA در VGS=±20 V اعلام شده و مقاومت حرارتی کانال تا بدنه حداکثر 1.1 °C/W است.
این قطعه 100 درصد از نظر آزمون Avalanche آزمایش شده است. مقادیر -100 V برای ولتاژ درین-سورس، ±20 V برای ولتاژ گیت-سورس، -23 A برای جریان درین پیوسته، -76 A برای جریان پالسی، 140 W برای توان تلفاتی و 175°C برای دمای پیوند، همگی در رده حدود مطلق قرار دارند. این اعداد نباید بدون بررسی شرایط مدار و دفع حرارت، به‌عنوان شرایط کار عادی استفاده شوند.
برای انتخاب این قطعه، ابتدا بررسی کنید که مدار به ماسفت کانال P و عملکرد Enhancement Mode نیاز دارد. سپس ولتاژ شکست درین-سورس و شرایط اعمال ولتاژ گیت را با طراحی خود مقایسه کنید. مقدار مقاومت روشن حداکثر 0.1 Ω در شرایط مشخص‌شده می‌تواند برای ارزیابی افت ولتاژ و تلفات هدایتی مفید باشد؛ با این حال، نتیجه واقعی به شرایط کاری مدار، جریان و مدیریت حرارتی وابسته است.
از آنجا که پکیج در اطلاعات تأییدشده مشخص نشده، پیش از ثبت سفارش تطبیق پارت‌نامبر و ظاهر قطعه اهمیت دارد. برای بررسی گزینه‌های مرتبط میتوانید از عبارت مشاهده ماسفت استفاده کنید. توکل الکترونیک امکان بررسی پارت‌نامبر قبل از سفارش را فراهم می‌کند تا مغایرت میان قطعه موردنیاز و سفارش کاهش یابد.
برای خرید IRF9540N، استعلام قیمت و موجودی روز را از توکل الکترونیک دریافت کنید. فروش به‌صورت تکی و تعدادی انجام میشود و برای خرید عمده یا تأمین شرکتی نیز امکان پیگیری وجود دارد. در صورت نیاز، امکان دریافت پیش‌فاکتور و ارسال به سراسر کشور فراهم است.
این ماسفت یک ماسفت کانال P با عملکرد Enhancement Mode است. در انتخاب آن باید قطبیت کانال و شرایط ولتاژ گیت در مدار بررسی شود.
خیر. مقدار -23 A به‌عنوان حد مطلق جریان درین پیوسته ثبت شده است و نباید بدون بررسی شرایط حرارتی و مدار، جریان کاری پیوسته در نظر گرفته شود.
برای دریافت اطلاعات سفارش و موجودی روز با توکل الکترونیک در ارتباط باشید.
IRF9540N یک ماسفت کانال P در مد بهبود است که ولتاژ شکست درین-سورس حداقل -100 V و مقاومت روشن حداکثر 0.1 Ω در شرایط آزمون مشخص‌شده دارد. برای دریافت قیمت و موجودی روز، پارت‌نامبر دقیق را به توکل الکترونیک اعلام کنید و پیش از سفارش، مشخصات موردنیاز مدار و وضعیت پکیج را تطبیق دهید.
| Part Number | IRF9540N |
|---|---|
| پکیج | TO-220AB |
| Channel Type | P-Channel |
| مشخصات فنی | VDS: -100 V, ID: -23 A |
ماسفت IRF9540N
