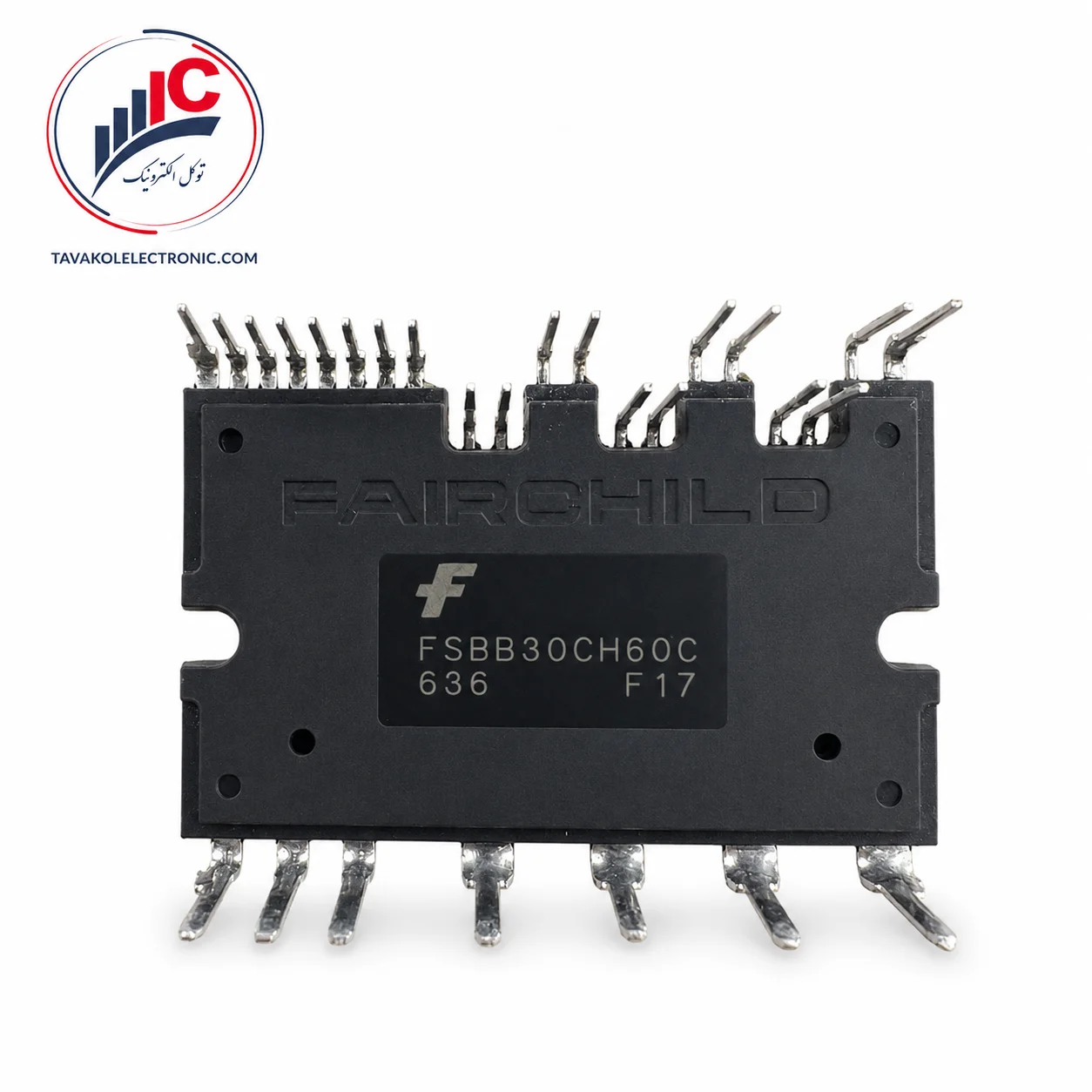

ماژول IPM مدل FSBB30CH60C

توضیحات

خرید و قیمت FSBB30CH60C

FSBB30CH60C یک ماژول قدرت هوشمند سه‌فاز از برند Fairchild Semiconductor است که در طبقه خروجی بردهای اینورتر برای کنترل موتورهای AC، BLDC و PMSM استفاده می‌شود. این محصول شش IGBT قدرت، دیودهای هرزگرد، گیت‌درایورهای داخلی و مدارهای حفاظتی را در یک پکیج یکپارچه ارائه می‌کند.

ولتاژ نامی این ماژول 600 ولت و جریان نامی هر IGBT در دمای کیس 25 درجه سانتی‌گراد 30 آمپر است. جریان پیک کوتاه‌مدت آن نیز تحت شرایط دیتاشیت تا 60 آمپر اعلام شده است. به همین دلیل، این مدل برای بردهایی مناسب است که دقیقاً براساس ظرفیت جریان، پین‌آوت و پکیج آن طراحی شده‌اند.

وجود دیودهای Bootstrap داخلی باعث کاهش تعداد قطعات جانبی روی برد می‌شود؛ البته خازن‌های Bootstrap همچنان باید در مدار خارجی نصب شوند. حفاظت افت ولتاژ، حفاظت اتصال کوتاه بخش Low Side، خروجی اعلام خطا و حفاظت افزایش دمای مدار داخلی نیز از قابلیت‌های مهم این محصول هستند.

برای دریافت قیمت روز FSBB30CH60C، استعلام موجودی، سفارش تعدادی یا صدور پیش‌فاکتور با توکل الکترونیک تماس بگیرید.

برای مشاهده مدل‌های دیگر می‌توانید به دسته ماژول IPM فیرچایلد مراجعه کنید.

مشخصات مهم برای خریدار

چرا FSBB30CH60C برای تعمیر برد اینورتر مناسب است؟

در بردهایی که از همین پارت‌نامبر استفاده می‌کنند، FSBB30CH60C یک مجموعه کامل برای تولید خروجی سه‌فاز محسوب می‌شود. وجود قطعات قدرت، گیت‌درایور و حفاظت‌های اصلی در یک ماژول، تعمیر و تأمین قطعه را نسبت به استفاده از چند قطعه مجزا ساده‌تر می‌کند.

مزایای اصلی این مدل عبارت‌اند از:

• اینورتر کامل سه‌فاز با شش IGBT
• ظرفیت جریان 30 آمپر
• گیت‌درایور داخلی برای High Side و Low Side
• دیودهای Bootstrap داخلی
• حفاظت افت ولتاژ تغذیه
• حفاظت اتصال کوتاه برای IGBTهای Low Side
• حفاظت افزایش دمای مدار LVIC
• خروجی اعلام خطا برای کنترلر
• امکان سنجش جداگانه جریان سه فاز
• سازگاری ورودی با منطق 3.3 و 5 ولت

این ویژگی‌ها، محصول را برای تعمیرکاران برد، واحدهای نگهداری صنعتی و شرکت‌های تأمین قطعات اینورتر به گزینه‌ای کاربردی تبدیل می‌کنند.

کاربردهای FSBB30CH60C

براساس دیتاشیت Fairchild، این مدل برای کنترل موتورهای سه‌فاز کم‌قدرت و تجهیزات دارای ورودی AC در محدوده 100 تا 253 ولت طراحی شده است.

کاربردهای متداول آن شامل موارد زیر هستند:

• برد کولر گازی اینورتر
• برد ماشین لباس‌شویی
• سیستم‌های تهویه و کنترل فن
• پمپ‌ها و کمپرسورهای سازگار
• کنترل موتورهای AC القایی
• راه‌اندازی موتورهای BLDC
• کنترل موتورهای PMSM
• تجهیزات صنعتی دارای موتور دورمتغیر
• تعمیر بردهایی که همین کد روی آن‌ها نصب شده است

کاربرد دقیق قطعه باید از روی شماره برد، مدل دستگاه و پارت‌نامبر قبلی بررسی شود. برای جلوگیری از خرید اشتباه، بهتر است هنگام سفارش FSBB30CH60C تصویر قطعه معیوب و نمای PCB نیز ارسال شود.

نکات مهم پیش از سفارش

حرف C در انتهای کد بخشی از پارت‌نامبر است و نباید حذف شود. مدل‌های FSBB30CH60 و FSBB30CH60C از نظر نام و مشخصات قدرت نزدیک‌اند، اما یک محصول واحد نیستند.

قبل از خرید موارد زیر را تطبیق دهید:

• کد کامل FSBB30CH60C
• پکیج SPM27-EC
• تعداد و ترتیب 27 پایه
• ابعاد تقریبی بدنه 44 × 26.8 میلی‌متر
• محل پایه‌های P، U، V و W
• پایه‌های منفی NU، NV و NW
• پایه خروجی خطا VFO
• پایه‌های CSC و CFOD
• فرم پایه‌ها و محل پیچ‌های نصب
• مدل دستگاه و شماره برد

دیودهای Bootstrap این نسخه داخلی هستند، اما خازن‌های Bootstrap روی PCB قرار دارند و خرابی آن‌ها می‌تواند باعث عملکرد نادرست قسمت High Side شود.

تفاوت FSBB30CH60C با FSBB30CH60

هر دو مدل 600 ولت و 30 آمپر هستند، اما تفاوت‌های مهمی دارند.

در FSBB30CH60C:

• دیودهای Bootstrap داخلی هستند.
• حفاظت افزایش دمای LVIC وجود دارد.
• پکیج SPM27-EC استفاده شده است.
• جریان پیک اعلام‌شده 60 آمپر است.
• دمای کاری و طراحی داخلی مربوط به نسخه C است.

در FSBB30CH60:

• مدار مرجع از دیود Bootstrap خارجی استفاده می‌کند.
• حفاظت حرارتی داخلی در دیتاشیت اعلام نشده است.
• پکیج SPMEA-027 استفاده شده است.
• جریان پیک آن 45 آمپر اعلام شده است.

بنابراین این دو مدل نباید صرفاً به‌دلیل یکسان‌بودن ولتاژ و جریان نامی، جایگزین مستقیم یکدیگر در نظر گرفته شوند.

نکات نصب و تعویض

پیش از نصب ماژول جدید، علت خرابی قطعه قبلی باید مشخص شود. خرابی موتور، ایراد تغذیه 15 ولت، اتصال کوتاه خروجی یا مشکل خازن باس می‌تواند باعث آسیب مجدد به قطعه جایگزین شود.

موارد مهم برای بررسی:

• سلامت موتور و سیم‌پیچ‌ها
• تغذیه مدار گیت‌درایور
• خازن‌های Bootstrap
• مقاومت‌های سنجش جریان
• خازن اصلی باس DC
• فرمان‌های کنترلر
• مسیر خروجی خطا
• هیت‌سینک و خمیر حرارتی
• سلامت لحیم‌ها و مسیرهای PCB

گشتاور پیشنهادی پیچ M3 در دیتاشیت حدود 0.62 نیوتن‌متر است. ماژول باید با فشار یکنواخت روی هیت‌سینک صاف و تمیز نصب شود.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک در فروش و تأمین ماژول IPM، ماژول IGBT و قطعات بردهای اینورتر فعالیت دارد.

• استعلام قیمت و موجودی روز
• بررسی پارت‌نامبر پیش از سفارش
• امکان ارسال تصویر قطعه معیوب
• فروش تکی و تعدادی
• تأمین شرکتی و خرید عمده
• صدور پیش‌فاکتور
• حضور فیزیکی در بازار جمهوری تهران
• ارسال به سراسر کشور

برای خرید FSBB30CH60C، تعداد موردنیاز، تصویر قطعه و شماره برد را ارسال کنید تا موجودی و قیمت بررسی شود.

سوالات متداول

FSBB30CH60C چه نوع قطعه‌ای است؟

یک ماژول IPM سه‌فاز مبتنی بر شش IGBT برای کنترل موتور و طبقه خروجی اینورتر است.

ولتاژ و جریان این مدل چقدر است؟

ولتاژ نامی آن 600 ولت، جریان نامی 30 آمپر و جریان پیک کوتاه‌مدت آن 60 آمپر است.

آیا دیود Bootstrap داخلی دارد؟

بله، دیودهای Bootstrap داخلی هستند؛ اما خازن‌های Bootstrap باید روی برد قرار داشته باشند.

آیا حفاظت دمایی دارد؟

بله، دیتاشیت حفاظت افزایش دمای LVIC را با سطح تیپیک حدود 160 درجه سانتی‌گراد اعلام کرده است.

آیا حفاظت اتصال کوتاه دارد؟

بله، ولی این حفاظت فقط برای IGBTهای Low Side عمل می‌کند و به شنت و مدار خارجی وابسته است.

آیا FSBB30CH60 جایگزین این مدل است؟

خیر. پکیج، مدار Bootstrap، جریان پیک و قابلیت‌های حفاظتی آن‌ها متفاوت است و باید PCB بررسی شود.
