IRAMS10UP60A یک ماژول IPM سهفاز از برند International Rectifier است که برای کنترل موتورهای AC در بردهای اینورتر لوازم خانگی طراحی شده است. این قطعه شش IGBT قدرت، دیودهای هرزگرد، گیتدرایور سهفاز و مدارهای حفاظتی اصلی را در یک پکیج عایق و یکپارچه ارائه میکند.
ولتاژ بلوکهسازی این ماژول ۶۰۰ ولت و جریان خروجی آن در دمای کیس ۲۵ درجه ۱۰ آمپر RMS است. در دمای کیس ۱۰۰ درجه، جریان مجاز به ۵ آمپر RMS کاهش پیدا میکند. مقدار ۱۵ آمپر نیز جریان پیک کوتاهمدت است و نباید بهعنوان جریان دائم محصول در نظر گرفته شود.
برای خرید IRAMS10UP60A باید پارتنامبر کامل، وجود حرف S در بخش IRAMS، فرم بدنه و ترتیب پایهها با قطعه قبلی تطبیق داده شوند. مدلهایی مانند IRAMS10UP60A-2 یا کدهای مشابه خانواده IRAM ممکن است از نظر مشخصات الکتریکی نزدیک باشند، اما فرم پایهها و نصب مکانیکی آنها الزاماً یکسان نیست.
برای دریافت قیمت IRAMS10UP60A، استعلام موجودی، ثبت سفارش یا دریافت پیشفاکتور، تصویر قطعه معیوب، شماره PCB و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید. فروش تکی و تعدادی، خرید عمده، تأمین شرکتی و ارسال به سراسر کشور قابل بررسی است.
| مشخصه | مقدار |
|---|---|
| پارتنامبر | IRAMS10UP60A |
| برند | International Rectifier / IR |
| خانواده | iMOTION |
| نوع قطعه | ماژول IPM اینورتر سهفاز |
| ساختار داخلی | سه نیمپل، مجموعاً ۶ IGBT |
| فناوری قدرت | Non-Punch Through IGBT |
| ولتاژ بلوکهسازی | ۶۰۰ ولت |
| جریان در TC=25°C | ۱۰ آمپر RMS |
| جریان در TC=100°C | ۵ آمپر RMS |
| جریان پیک | ۱۵ آمپر، کمتر از 100ms |
| حداکثر ولتاژ باس مثبت | ۴۵۰ ولت |
| حداکثر فرکانس PWM | ۲۰ کیلوهرتز |
| ساختار امیتر | امیتر مستقل سه فاز |
| Bootstrap | دیود داخلی، خازن خارجی |
| پایش دما | NTC داخلی |
| مقاومت NTC در 25°C | حدود ۱۰۰ کیلواهم |
| حفاظتها | اضافهجریان، اضافهدما، UVLO و Cross-Conduction |
| پایه حفاظت | T/ITRIP |
| تعداد موقعیت پایه | ۲۳ موقعیت، ۱۹ پایه فعال |
| ولتاژ عایقی | ۲۰۰۰ ولت RMS برای یک دقیقه |
| پکیج | Fully Isolated Single In-Line |
مقادیر ۶۰۰ ولت، ۱۰ آمپر، ۵ آمپر در دمای بالا و جریان پیک ۱۵ آمپر در جدول صفحه اول دیتاشیت اعلام شدهاند. صفحه ۸ نیز پینآوت ۲۳ موقعیتی و پایههای فعال محصول را مشخص میکند.
در IRAMS10UP60A طبقه قدرت و گیتدرایورهای سهفاز در یک مجموعه قرار گرفتهاند. این طراحی تعداد قطعات جداگانه برد اینورتر را کاهش میدهد و برای تعمیر بردی که همین پارتنامبر روی آن نصب شده، انتخاب مشخصتری فراهم میکند.
دیودهای Bootstrap داخل ماژول قرار دارند؛ اما خازنهای Bootstrap باید بهصورت خارجی روی برد نصب شوند. مقدار مناسب این خازنها به فرکانس سوئیچینگ وابسته است و سلامت آنها باید پیش از نصب ماژول جدید بررسی شود.
پایههای امیتر Low-Side سه فاز با نامهای LE1، LE2 و LE3 یا در دیاگرام داخلی با نامهای VRU، VRV و VRW جداگانه در دسترس هستند. این ساختار امکان سنجش جریان هر فاز با شنت مستقل یا استفاده از شنت مشترک را فراهم میکند.
پایه T/ITRIP هم برای پایش دما و هم برای عملکرد حفاظتی استفاده میشود. در صورت تشخیص اضافهجریان یا افزایش غیرمجاز دما، هر شش سوئیچ خاموش میشوند. حفاظت افت ولتاژ نیز از ادامه عملکرد ماژول در شرایط نامناسب تغذیه جلوگیری میکند.
این ماژول دارای ترمیستور NTC داخلی با مقاومت تیپیک حدود ۱۰۰ کیلواهم در دمای ۲۵ درجه سانتیگراد است. کنترلر برد میتواند از سیگنال پایه T/ITRIP برای پایش دمای داخلی استفاده کند.
برخلاف مدلهایی که فقط خروجی دما دارند، دیتاشیت IRAMS10UP60A قابلیت قطع حفاظتی اضافهدما را نیز اعلام کرده است. بااینحال این حفاظت جایگزین هیتسینک مناسب، خمیر حرارتی و نصب صحیح ماژول نیست.
این قطعه برای کنترل موتورهای سهفاز در لوازم خانگی و تجهیزات دارای کنترل دور متغیر طراحی شده است. کاربردهای قابلاتکای آن عبارتاند از:
دیتاشیت بهصورت مشخص ماشین لباسشویی و یخچال را بهعنوان کاربرد معرفی میکند؛ اما این موضوع بهمعنای سازگاری با تمام مدلهای این دستگاهها نیست. هنگام سفارش IRAMS10UP60A باید شماره برد، توان موتور، ولتاژ باس و پینآوت بررسی شوند.
برای مشاهده مدلهای دیگر میتوانید به قیمت ماژول IPM مراجعه کنید.
پیش از ثبت سفارش موارد زیر را بررسی کنید:
هنگام استعلام موجودی IRAMS10UP60A بهتر است تصویر نوشته روی قطعه، نمای پایهها، شماره PCB، مدل دستگاه و تعداد موردنیاز ارسال شود.
دیتاشیت مشخصات الکتریکی مشترکی برای این دو نسخه ارائه میکند؛ اما در صفحات ۱۶ و ۱۷ نقشههای مکانیکی جداگانه دیده میشود.
نسخه IRAMS10UP60A-2 از نظر فرم و ارتفاع پایهها با نسخه معمولی تفاوت دارد. بنابراین قبل از جایگزینی باید موارد زیر تطبیق داده شوند:
IRAMS10UP60A-2 بدون بررسی نقشه مکانیکی و PCB، جایگزین مستقیم IRAMS10UP60A معرفی نشود.
توکل الکترونیک امکان فروش IRAMS10UP60A بهصورت تکی و تعدادی، استعلام قیمت روز، سفارش عمده، تأمین شرکتی، صدور پیشفاکتور و ارسال به سراسر کشور را فراهم میکند.
پیش از نهاییشدن خرید، مشتری میتواند تصویر قطعه قبلی و شماره برد را برای بررسی اولیه ارسال کند. حضور فیزیکی مجموعه در بازار جمهوری تهران و کنترل پارتنامبر و فرم پایهها پیش از فروش، احتمال خرید مدل اشتباه را کاهش میدهد.
برای دریافت قیمت روز IRAMS10UP60A، مشاوره خرید و بررسی موجودی، تصویر قطعه قبلی و تعداد موردنیاز را ارسال کنید.
یک ماژول IPM سهفاز ۶۰۰ ولت و ۱۰ آمپر از برند International Rectifier است که IGBTها، گیتدرایورها و مدارهای حفاظتی را در یک پکیج دارد.
جریان آن در دمای کیس ۲۵ درجه، ۱۰ آمپر RMS و در دمای کیس ۱۰۰ درجه، ۵ آمپر RMS است. جریان ۱۵ آمپر فقط مقدار پیک کوتاهمدت است.
دیودهای Bootstrap داخل ماژول قرار دارند؛ اما خازنهای Bootstrap باید بهصورت خارجی روی برد نصب شوند.
بله، NTC داخلی با مقاومت تیپیک ۱۰۰ کیلواهم در دمای ۲۵ درجه دارد.
بله، دیتاشیت پایش دما و قطع حفاظتی اضافهدما را برای این مدل تأیید میکند.
جایگزینی مستقیم بدون بررسی فرم پایهها، ارتفاع نصب و PCB توصیه نمیشود.
IRAMS10UP60A یک ماژول IPM سهفاز International Rectifier با ولتاژ ۶۰۰ ولت، جریان نامی ۱۰ آمپر و جریان پیک ۱۵ آمپر است. گیتدرایور داخلی، دیود Bootstrap، NTC، حفاظت اضافهجریان، قطع اضافهدما، UVLO و امیترهای مستقل سه فاز از ویژگیهای اصلی آن هستند.
برای خرید IRAMS10UP60A، استعلام قیمت، فروش تکی، خرید عمده یا دریافت پیشفاکتور باید پارتنامبر کامل، فرم پایهها و مشخصات برد با قطعه قبلی تطبیق داده شوند.
| Part Number | IRAMS10UP60A |
|---|---|
| برند | International Rectifier / IRMake Term Primary |
| مشخصات فنی | 10A-600V |

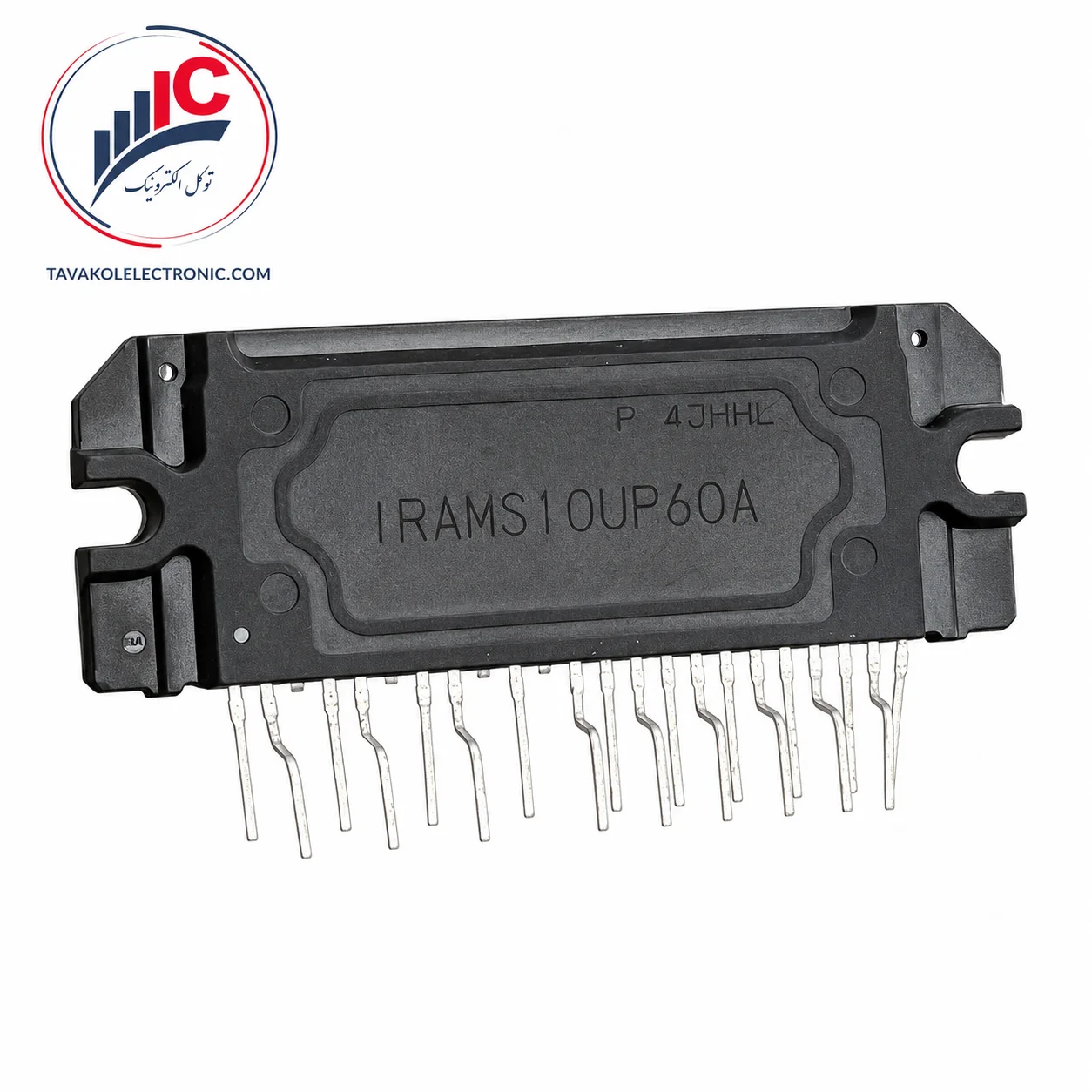

ماژول IPM مدل IRAMS10UP60A
