توضیحات

خرید و قیمت PSS15S92F6-AG

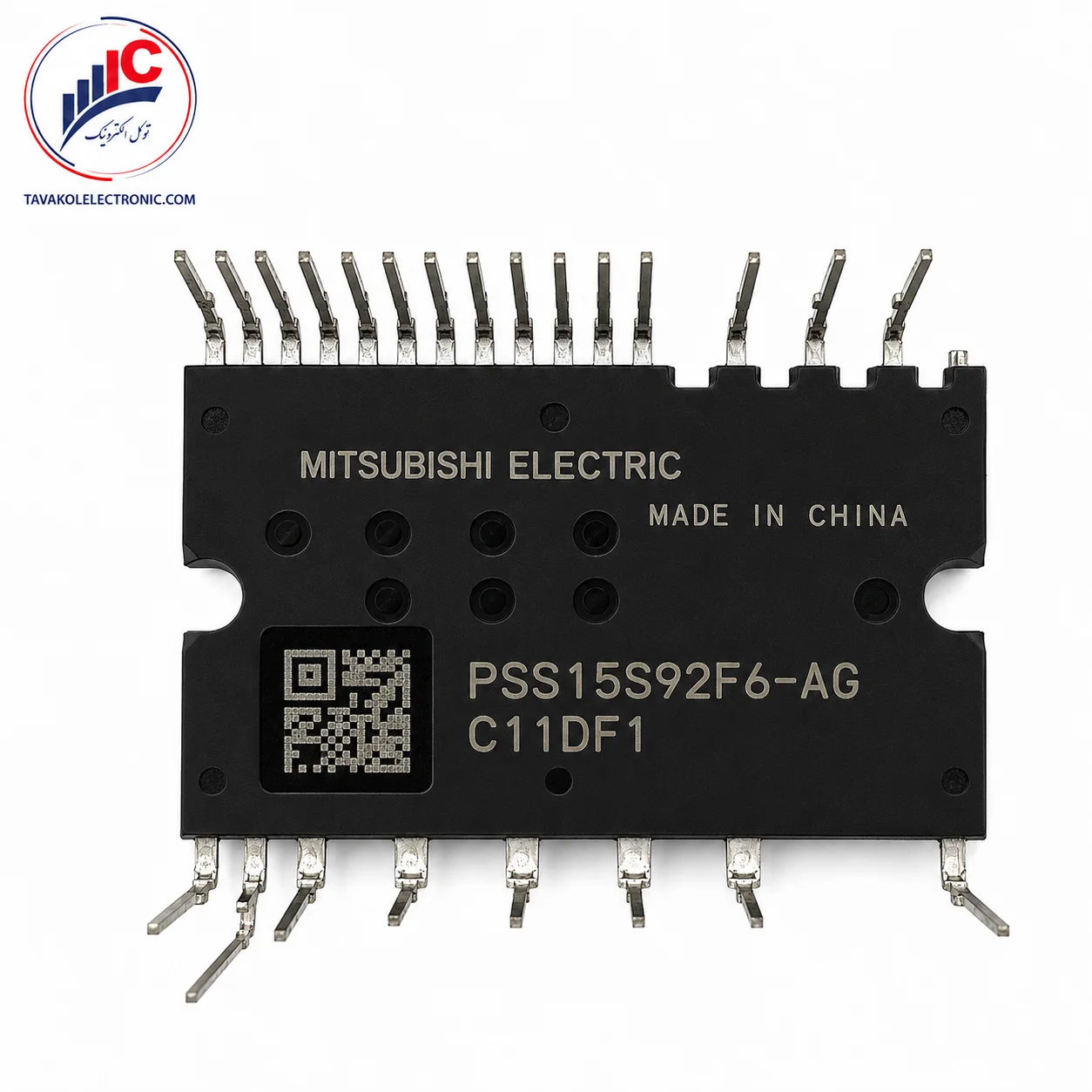

PSS15S92F6-AG میتسوبیشی یک ماژول هوشمند قدرت سه‌فاز برای کنترل موتور در بردهای اینورتر است. این قطعه شش المان قدرت CSTBT/IGBT، مدارهای گیت‌درایور High-Side و Low-Side، حفاظت‌های اصلی و مدار Bootstrap را در یک پکیج مجتمع می‌کند و برای بردهایی که دقیقاً براساس این ماژول طراحی شده‌اند، بخش اصلی طبقه اینورتر محسوب می‌شود.

مشخصات اصلی PSS15S92F6-AG شامل ولتاژ 600 ولت و جریان نامی 15 آمپر است. Mitsubishi این مدل را برای اینورترهای کنترل موتور کم‌قدرت در کلاس ورودی AC100 تا 240Vrms با ولتاژ DC حداکثر حدود 400V معرفی کرده است. بنابراین در تعمیر بردهای اینورتر، انتخاب دقیق همین پارت‌نامبر اهمیت زیادی دارد.

یک مزیت مهم این نسخه، وجود خروجی آنالوگ دما VOT است. این خروجی دمای LVIC داخل ماژول را به‌صورت سیگنال آنالوگ در اختیار کنترلر قرار می‌دهد تا سیستم بتواند براساس دمای ماژول تصمیم‌گیری کند. در نتیجه، هنگام خرید PSS15S92F6-AG نباید آن را با نسخه PSS15S92E6-AG که دارای حفاظت حرارتی خودکار متفاوتی است، یکسان در نظر گرفت.

برای دریافت قیمت PSS15S92F6-AG، استعلام موجودی، سفارش تکی یا خرید تعدادی، تصویر قطعه قبلی، شماره PCB و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید.

جهت بررسی اسناد فنی ، می‌توانید به سایت رسمی شرکت میتسوبیشی مراجعه نمایید

برای مشاهده مدل‌های دیگر می‌توانید به دسته خرید ماژول IPM مراجعه کنید.

مشخصات مهم برای خریدار

مشخصه	مقدار
پارت‌نامبر	PSS15S92F6-AG
برند	Mitsubishi Electric
نوع قطعه	Dual-In-Line Intelligent Power Module
فناوری قدرت	CSTBT / IGBT
ساختار	اینورتر سه‌فاز
ولتاژ VCES	600V
جریان نامی IC	15A
جریان پیک ICP	30A، کمتر از 1ms
ساختار N-Side	Open Emitter
Bootstrap Diode	داخلی با مقاومت محدودکننده جریان
خروجی دما	VOT آنالوگ
ایزولاسیون	1500Vrms
PWM توصیه‌شده	حداکثر 20kHz
رابط ورودی	3V / 5V High Active

جریان 30 آمپر مقدار پیک است و نباید به‌عنوان جریان نامی ماژول ثبت شود. جریان نامی صحیح 15 آمپر است.

مزایا و ویژگی‌های مهم محصول

یکی از نقاط قوت PSS15S92F6-AG نسبت به نسل‌های قدیمی‌تر IPM، داخلی‌بودن دیودهای Bootstrap و مقاومت محدودکننده جریان آنها است. این موضوع تعداد قطعات خارجی موردنیاز در بخش High-Side را کاهش می‌دهد و طراحی برد سازگار را ساده‌تر می‌کند.

ویژگی‌های مهم این ماژول عبارت‌اند از:

پل اینورتر سه‌فاز 600V / 15A
فناوری کم‌تلفات CSTBT
گیت‌درایورهای داخلی HVIC و LVIC
Bootstrap Diode داخلی
حفاظت افت ولتاژ بخش P-Side و N-Side
حفاظت اتصال کوتاه IGBTهای N-Side
خروجی Fault برای اعلام خطا
خروجی آنالوگ VOT جهت پایش دمای LVIC
ورودی Schmitt Trigger سازگار با خطوط 3V و 5V
ساختار Open Emitter برای N-Side

نکته مهم این است که حفاظت اتصال کوتاه به شنت خارجی و فیلتر RC وابسته است. بنابراین هنگام تعویض ماژول، شنت و مدار CIN نیز باید بررسی شوند.

کاربردهای PSS15S92F6-AG

کاربرد رسمی اعلام‌شده برای این مدل، کنترل موتورهای کم‌قدرت در اینورترهای کلاس AC100 تا AC240V است.

کاربردهای قابل بررسی شامل:

بردهای اینورتر سه‌فاز
کولر گازی اینورتر
یخچال و کمپرسور اینورتر
ماشین لباس‌شویی دارای کنترل دور
فن و پمپ اینورتر
سیستم‌های کنترل موتور کوچک
تعمیر بردی که دقیقاً از PSS15S92F6-AG استفاده کرده است

وجود نام یک کاربرد به معنی سازگاری با تمام مدل‌های آن دستگاه نیست. برای سفارش صحیح، شماره PCB و قطعه قبلی باید بررسی شوند.

نکات مهم قبل از خرید PSS15S92F6-AG

هنگام سفارش، پارت‌نامبر کامل PSS15S92F6-AG را بررسی کنید و به‌خصوص بخش F6-AG را حذف نکنید.

در این خانواده، تفاوت F و E اهمیت عملی دارد:

PSS15S92F6-AG: دارای Temperature Output – VOT
PSS15S92E6-AG: دارای Over-Temperature Protection داخلی

در نسخه F6، بالا رفتن دما به‌تنهایی باعث خاموش‌شدن خودکار ماژول توسط VOT نمی‌شود؛ کنترلر باید خروجی دما را مانیتور کرده و براساس سطح تعیین‌شده اقدام کند. دیتاشیت این تفاوت را صراحتاً بیان می‌کند.

برای استعلام بهتر است موارد زیر ارسال شوند:

تصویر واضح نوشته روی قطعه
نمای کامل پایه‌ها
شماره PCB
مدل دستگاه
تعداد موردنیاز

قبل از نصب ماژول جدید نیز شنت جریان، تغذیه 15V، باس DC، موتور، خازن‌های Bootstrap و سیستم خنک‌کاری بررسی شوند.

تفاوت PSS15S92F6-AG با PSS15S92E6-AG

این دو مدل از نظر طبقه قدرت هر دو در کلاس 600V / 15A قرار دارند و ساختار اصلی اینورتر یکسانی دارند، اما تفاوت اصلی در مدیریت دماست.

مدل	عملکرد مرتبط با دما
PSS15S92F6-AG	خروجی آنالوگ دما VOT
PSS15S92E6-AG	حفاظت خودکار OT

در نسخه F6، پایه 17 به VOT اختصاص دارد؛ در نسخه E6 همین موقعیت NC است. بنابراین حتی با وجود ریتینگ مشابه، جایگزینی بدون بررسی مدار کنترل توصیه نمی‌شود.

PSS15S92E6-AG را بدون بررسی مدار دما و پین‌آوت، جایگزین مستقیم PSS15S92F6-AG در نظر نگیرید.

چرا خرید از توکل الکترونیک؟

برای خرید PSS15S92F6-AG می‌توانید قبل از سفارش تصویر ماژول قبلی را ارسال کنید تا پارت‌نامبر و نسخه دقیق بررسی شود. این موضوع احتمال اشتباه بین مدل‌های F6 و E6 را کاهش می‌دهد.

امکان استعلام قیمت و موجودی روز، فروش تکی و تعدادی، خرید عمده، تأمین شرکتی، صدور پیش‌فاکتور و ارسال به سراسر کشور وجود دارد.

برای خرید PSS15S92F6-AG، تصویر قطعه قبلی و تعداد موردنیاز را ارسال کنید تا قیمت و موجودی روز بررسی شود.

سوالات متداول

PSS15S92F6-AG چه نوع قطعه‌ای است؟

یک ماژول IPM سه‌فاز CSTBT/IGBT از Mitsubishi Electric برای کنترل موتور است.

ولتاژ و جریان آن چقدر است؟

ولتاژ نامی 600V و جریان نامی 15A است.

جریان 30 آمپر چیست؟

30A جریان پیک برای کمتر از 1ms است؛ جریان نامی صحیح 15A است.

آیا Bootstrap Diode داخلی دارد؟

بله. دیتاشیت صراحتاً Built-in Bootstrap Diodes with Current Limiting Resistor را ذکر کرده است.

آیا حفاظت اتصال کوتاه دارد؟

بله، برای IGBTهای N-Side؛ اما عملکرد آن به شنت خارجی و فیلتر RC وابسته است.

تفاوت F6-AG و E6-AG چیست؟

F6-AG دارای خروجی آنالوگ دما VOT است، درحالی‌که E6-AG دارای حفاظت داخلی Over-Temperature است.

برای استعلام موجودی چه اطلاعاتی ارسال شود؟

تصویر قطعه، شماره PCB، مدل دستگاه و تعداد موردنیاز.

جمع‌بندی و استعلام موجودی

PSS15S92F6-AG میتسوبیشی یک DIP-IPM سه‌فاز 600V / 15A با فناوری CSTBT، ساختار N-Side Open Emitter، دیود Bootstrap داخلی و خروجی آنالوگ دما VOT است. این ترکیب آن را برای بردهای اینورتر و کنترل موتورهایی که دقیقاً برای همین ماژول طراحی شده‌اند مناسب می‌کند.

برای دریافت قیمت روز PSS15S92F6-AG، استعلام موجودی، خرید عمده یا دریافت پیش‌فاکتور با توکل الکترونیک تماس بگیرید.
