ماژول IPM مدل FNB41560

توضیحات

خرید FNB41560

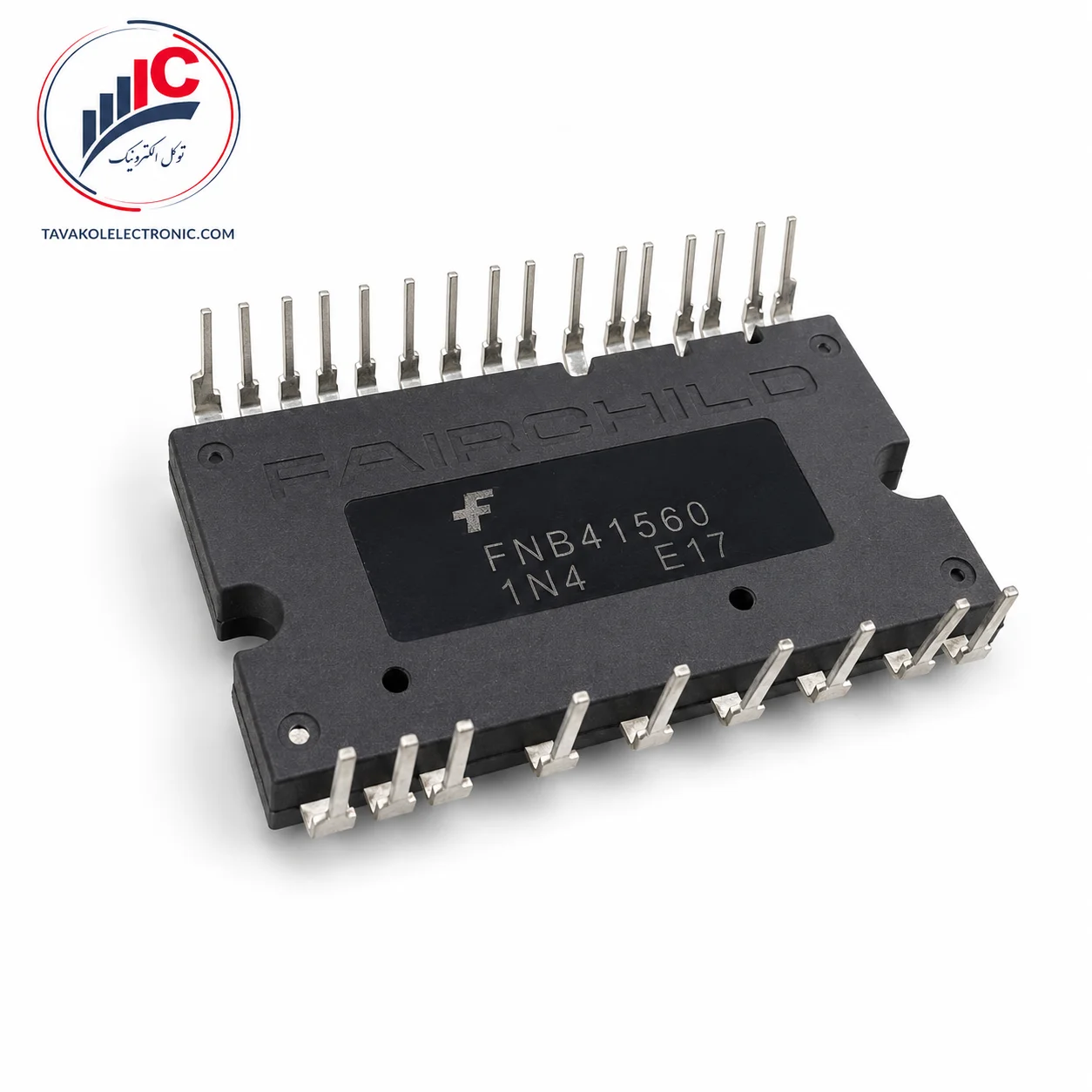

FNB41560 یک ماژول قدرت هوشمند سه‌فاز از سری Motion SPM 45 شرکت Fairchild Semiconductor است که برای ساخت طبقه خروجی اینورتر و کنترل موتورهای AC القایی، BLDC و PMSM طراحی شده است. این محصول، بخش قدرت مبتنی بر IGBT، گیت‌درایورهای داخلی و مدارهای حفاظتی اصلی را در یک پکیج یکپارچه ارائه می‌کند.

ساختار داخلی این ماژول از شش IGBT به‌همراه دیودهای هرزگرد تشکیل شده است. ولتاژ نامی کلکتور–امیتر IGBTها 600 ولت و جریان خروجی هر فاز در دمای کیس 25 درجه سانتی‌گراد 15 آمپر است. در دمای کیس 100 درجه سانتی‌گراد، جریان مجاز به 7.5 آمپر کاهش پیدا می‌کند و جریان پیک کوتاه‌مدت طبق شرایط دیتاشیت تا 22 آمپر اعلام شده است.

وجود گیت‌درایور داخلی، مدار HVIC پرسرعت، دیودهای Bootstrap، حفاظت افت ولتاژ، حفاظت اتصال کوتاه بخش Low Side و ترمیستور NTC داخلی، استفاده از این قطعه را در بردهای کنترل موتور سازگار ساده‌تر می‌کند.

برای دریافت قیمت روز، استعلام موجودی و سفارش FNB41560 با توکل الکترونیک تماس بگیرید.

مشخصات کلیدی محصول

ویژگی‌های مهم FNB41560

• اینورتر کامل سه‌فاز مبتنی بر شش IGBT
• گیت‌درایور داخلی برای بخش High Side و Low Side
• HVIC داخلی برای انتقال فرمان‌های منطقی به بخش ولتاژ بالا
• دیودهای Bootstrap داخلی برای هر سه فاز
• ترمیستور NTC داخلی برای مانیتورینگ دما
• حفاظت افت ولتاژ تغذیه High Side و Low Side
• حفاظت اتصال کوتاه برای IGBTهای سمت پایین
• خروجی خطای VFO
• ورودی‌های Active High سازگار با منطق 3.3 و 5 ولت
• پایه‌های منفی مجزای NU، NV و NW برای سنجش جریان سه فاز
• زیرلایه سرامیکی با مقاومت حرارتی پایین

کاربردهای محصول

طبق دیتاشیت Fairchild، FNB41560 برای کنترل حرکت و راه‌اندازی موتور در تجهیزات خانگی و صنعتی طراحی شده است.

کاربردهای قابل اتکا شامل موارد زیر هستند:

• کنترل موتورهای AC القایی
• درایو موتورهای BLDC
• کنترل موتورهای PMSM
• برد اینورتر لوازم خانگی
• تجهیزات کنترل موتور صنعتی
• مدارهای اینورتر سه‌فاز
• سیستم‌های سنجش جریان تک‌شنت یا سه‌شنت
• تعمیر بردهایی که همین پارت‌نامبر و پین‌آوت را دارند

این محصول جایگزین عمومی تمام IPMهای 600 ولت و 15 آمپر نیست. ترتیب پایه‌ها، مدار فرمان، تغذیه درایور، روش سنجش جریان و فرم پکیج باید با برد اصلی تطبیق داده شوند.

برای مشاهده مدل‌های دیگر می‌توانید به دسته خرید ماژول IPM مراجعه کنید.

نکات مهم قبل از خرید

پیش از خرید FNB41560، نوشته روی ماژول قبلی را به‌طور کامل بررسی کنید. تفاوت نسخه معمولی با مدل FNB41560B2 اهمیت دارد.

مدل این صفحه دارای پکیج SPMAA-A26 و پایه‌های استاندارد است. نسخه B2 از پکیج SPMAA-C26 استفاده می‌کند و در دیتاشیت به‌عنوان Long Terminal Type معرفی شده است. بنابراین حتی با یکسان‌بودن مشخصات الکتریکی، امکان تفاوت در نحوه نصب روی PCB وجود دارد.

موارد زیر را پیش از سفارش تطبیق دهید:

• پارت‌نامبر کامل FNB41560
• نبودن پسوند B2 روی قطعه
• طول و فرم پایه‌ها
• تعداد و ترتیب 26 پایه
• پایه ورودی مثبت باس P
• خروجی‌های U، V و W
• پایه‌های منفی NU، NV و NW
• ورودی‌های High Side و Low Side
• پایه خروجی خطا VFO
• پایه تشخیص اتصال کوتاه CSC
• پایه‌های ترمیستور VTH و RTH
• ابعاد بدنه و محل پیچ‌های نصب
• مدل دستگاه و شماره برد

برای کاهش احتمال خرید اشتباه، تصویر واضح قطعه، نمای برد و تعداد موردنیاز را هنگام استعلام موجودی FNB41560 ارسال کنید.

اطلاعات فنی قابل اتکا

حفاظت اتصال کوتاه فقط در بخش Low Side عمل می‌کند. برای فعال‌شدن صحیح آن باید مقاومت شنت، مسیرهای NU/NV/NW و فیلتر متصل به پایه CSC مطابق مدار دستگاه طراحی شده باشند. سطح تیپیک تحریک این حفاظت حدود 0.5 ولت است.

ترمیستور داخلی نیز برای پایش دما استفاده می‌شود. وجود NTC به‌معنی خاموش‌شدن خودکار ماژول در دمای بالا نیست و کنترلر برد باید براساس مقدار ترمیستور تصمیم حفاظتی بگیرد.

نکات تعویض و راه‌اندازی

قبل از تعویض ماژول، باس DC و خازن‌های اصلی را کاملاً تخلیه کنید و اصول حفاظت ESD را رعایت نمایید.

هنگام تعمیر بهتر است موارد زیر نیز بررسی شوند:

• تغذیه 15 ولت مدار گیت‌درایور
• خازن‌های Bootstrap هر سه فاز
• مقاومت‌های شنت
• فیلتر پایه CSC
• مقاومت Pull-Up خروجی VFO
• فرمان‌های MCU
• اتصال کوتاه یا نشتی موتور
• خازن‌های باس DC
• زمین قدرت و زمین کنترل
• سلامت هیت‌سینک و خمیر حرارتی

گشتاور پیشنهادی برای پیچ M3 برابر 0.7 نیوتن‌متر است. پیچ‌ها نباید بیش‌ازحد یا فقط از یک سمت سفت شوند؛ زیرا فشار نامتقارن می‌تواند به زیرلایه سرامیکی آسیب برساند.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک در فروش و تأمین ماژول IPM، ماژول IGBT، قطعات اینورتر و نیمه‌هادی‌های قدرت صنعتی فعالیت دارد.

مزایای خرید شامل موارد زیر است:

• بررسی پارت‌نامبر قبل از سفارش
• امکان ارسال تصویر قطعه معیوب
• عرضه محصولات نو
• استعلام قیمت و موجودی روز
• امکان خرید تعدادی و تأمین شرکتی
• صدور پیش‌فاکتور
• حضور فیزیکی در بازار جمهوری تهران
• ارسال به سراسر کشور

سوالات متداول

FNB41560 چه نوع قطعه‌ای است؟

یک ماژول IPM سه‌فاز مبتنی بر IGBT از خانواده Motion SPM 45 است.

ولتاژ و جریان این مدل چقدر است؟

ولتاژ نامی آن 600 ولت و جریان خروجی هر فاز در دمای کیس 25 درجه سانتی‌گراد 15 آمپر است.

آیا دیود Bootstrap داخلی دارد؟

بله، دیودهای Bootstrap داخلی هستند؛ اما خازن‌های Bootstrap در مدار خارجی قرار می‌گیرند.

آیا NTC داخلی دارد؟

بله، ترمیستور NTC داخلی برای پایش دما در اختیار مدار کنترل قرار گرفته است.

آیا حفاظت اتصال کوتاه دارد؟

بله، ولی این حفاظت فقط برای IGBTهای Low Side عمل می‌کند و به شنت و فیلتر خارجی نیاز دارد.

آیا FNB41560B2 جایگزین مستقیم این مدل است؟

خیر. نسخه B2 پایه‌های بلندتر و پکیج متفاوتی دارد و باید از نظر نصب روی PCB بررسی شود.
