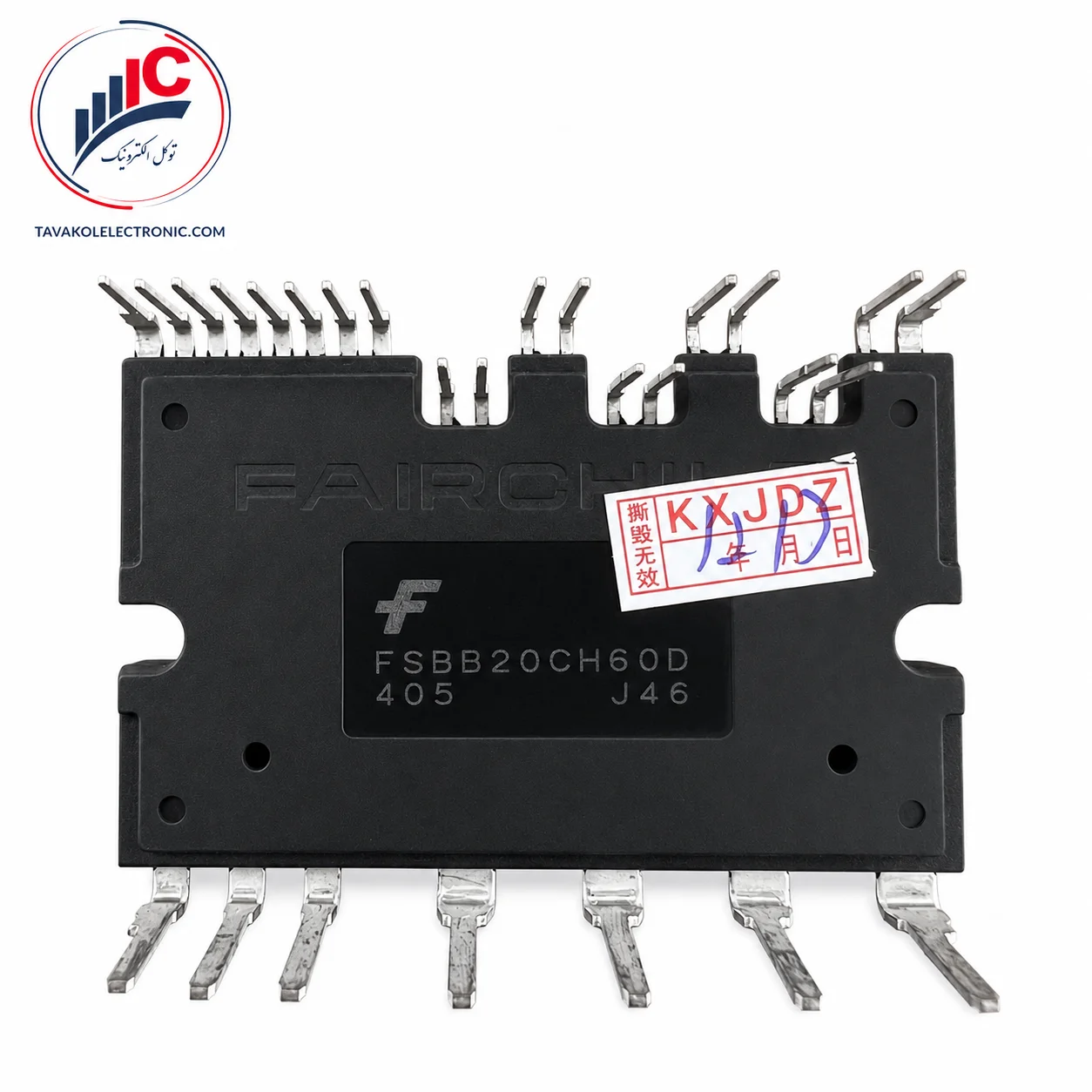

FSBB20CH60D یک ماژول IPM سهفاز از برند Fairchild است که برای راهاندازی و کنترل موتورهای AC، موتورهای BLDC و PMSM در بردهای اینورتر استفاده میشود. این محصول با ترکیب بخش قدرت، گیتدرایور و مدارهای حفاظتی در یک پکیج، انتخاب مناسبی برای تعمیر بردهایی است که دقیقاً از همین پارتنامبر استفاده میکنند.
این مدل دارای ولتاژ نامی 600 ولت و جریان 20 آمپر است و در خانواده Motion SPM 3 قرار میگیرد. وجود شش IGBT داخلی، دیودهای هرزگرد، گیتدرایورهای High Side و Low Side و دیودهای Bootstrap داخلی باعث شده بخش مهمی از مدار قدرت و درایو درون خود ماژول قرار بگیرد.
مهمترین نکته هنگام خرید، تطبیق کامل کد FSBB20CH60D با قطعه قبلی است. شباهت ظاهری یا یکسانبودن ولتاژ و جریان برای جایگزینی کافی نیست؛ زیرا مدلهای نزدیک ممکن است در پینآوت، قابلیت پایش دما یا عملکرد پایههای کنترلی تفاوت داشته باشند.
برای دریافت قیمت روز FSBB20CH60D، استعلام موجودی و ثبت سفارش با توکل الکترونیک تماس بگیرید.
| مشخصه | مقدار |
|---|---|
| پارتنامبر | FSBB20CH60D |
| برند | Fairchild Semiconductor |
| نوع قطعه | ماژول IPM سهفاز |
| ساختار قدرت | 6 عدد IGBT با دیود هرزگرد |
| ولتاژ نامی | 600V |
| جریان نامی | 20A |
| جریان پیک | 40A در شرایط دیتاشیت |
| پکیج | SPMCC-027 |
| تعداد پایه | 27 پایه |
| دیود Bootstrap | داخلی |
| پایش دما | خروجی VTS |
| کاربرد | کنترل موتور و بردهای اینورتر |
این ماژول مجموعهای از قطعات قدرت و مدارهای کنترلی را بهصورت یکپارچه ارائه میکند. در نتیجه، در بردهای سازگار میتواند جایگزین مستقیم همان قطعه معیوب شود و نیاز به تهیه جداگانه IGBT و گیتدرایور را برطرف کند.
ویژگیهای مهم این محصول عبارتاند از:
این امکانات باعث میشوند FSBB20CH60D برای تعمیرکاران برد اینورتر و واحدهای تأمین قطعات صنعتی، یک ماژول کامل و کاربردی باشد.
این محصول برای استفاده در طبقه خروجی اینورتر و کنترل موتور سهفاز طراحی شده است. کاربردهای معمول آن شامل موارد زیر هستند:
کاربرد دقیق این ماژول به طراحی برد، نوع موتور و پینآوت مدار بستگی دارد. برای اطمینان بیشتر، بهتر است هنگام سفارش FSBB20CH60D تصویر قطعه قبلی و شماره برد نیز ارسال شود.
برای مشاهده مدلهای دیگر میتوانید به دسته ماژول IPM فیرچایلد مراجعه کنید.
پیش از خرید، کد روی بدنه قطعه را بهطور کامل بررسی کنید. پسوند D بخشی از پارتنامبر است و نباید حذف شود.
موارد مهم برای تطبیق عبارتاند از:
در صورت نامشخصبودن کد یا مدل برد، تصویر واضح نوشته روی قطعه را برای بررسی ارسال کنید. این کار احتمال خرید مدل اشتباه را کاهش میدهد.
این دو مدل از نظر نام، ولتاژ، جریان و شکل ظاهری بسیار نزدیک هستند، اما نباید بدون بررسی جایگزین یکدیگر شوند.
در نسخه FSBB20CH60D پایه 7 برای خروجی پایش دمای VTS استفاده میشود. در نسخه FSBB20CH60C همین پایه عملکرد متفاوتی دارد و برای تنظیم زمان خروجی خطا به کار میرود.
بنابراین حتی با وجود مشخصات قدرت مشابه، سازگاری PCB باید بررسی شود. برای تعمیر بردی که روی آن مدل D نصب بوده، انتخاب مطمئن همان FSBB20CH60D است.
توکل الکترونیک در فروش و تأمین ماژولهای IPM، IGBT و قطعات بردهای اینورتر فعالیت دارد.
مزایای خرید از توکل الکترونیک:
برای خرید FSBB20CH60D میتوانید تعداد موردنیاز، تصویر قطعه و مشخصات برد را ارسال کنید تا موجودی و قیمت بررسی شود.
یک ماژول IPM سهفاز مبتنی بر IGBT برای کنترل موتور و طبقه خروجی اینورتر است.
ولتاژ نامی آن 600 ولت و جریان نامی آن 20 آمپر است.
بله، دیودهای Bootstrap داخل ماژول قرار دارند؛ اما خازنهای مربوط به مدار Bootstrap روی برد نصب میشوند.
این محصول دارای خروجی VTS برای پایش دمای مدار داخلی است. واکنش به افزایش دما باید توسط کنترلر برد انجام شود.
| Part Number | FSBB20CH60D |
|---|---|
| برند | FairChild |
| مشخصات فنی | 20A-600V |
