ماژول SDM06C60TA2 یک Intelligent Power Module سهفاز ساخت Hangzhou Silan Microelectronics است که برای کنترل موتورهای براشلس DC و اینورترهای کمتوان طراحی شده است. این قطعه شش IGBT کمتلفات را به همراه سه درایور Half-Bridge ولتاژ بالا در یک پکیج فشرده DIP-25B ترکیب میکند و به همین دلیل بخش قابلتوجهی از مدار قدرت و درایو موتور را در یک ماژول واحد ارائه میدهد.
دیتاشیت رسمی، SDM06C60TA2 را بهصورت 600V / 6A 3-Phase Full-Bridge Driver معرفی میکند. علاوه بر بخش قدرت، حفاظت افت ولتاژ، اتصال کوتاه، خروجی دما، Bootstrap Diode و مدار Inter-Lock نیز در ساختار داخلی این مدل قرار گرفتهاند.
برای مشاهده مدلهای دیگر میتوانید به دسته خرید ماژول IPM مراجعه کنید.
در زمان خرید SDM06C60TA2 باید به پارتنامبر دقیق، پکیج DIP-25B، ترتیب پایهها و ساختار حفاظتی ماژول توجه شود. این قطعه یک IPM کامل است و نمیتوان آن را صرفاً با یک ماژول IGBT یا مدل دیگری با مشخصات 600 ولت و 6 آمپر جایگزین کرد.
قیمت SDM06C60TA2 با توجه به موجودی بازار، شرایط تأمین و وضعیت واردات قطعات الکترونیکی متغیر است. برای استعلام قیمت روز و موجودی، میتوانید کد کامل محصول و در صورت امکان تصویر قطعه قبلی یا مدل دستگاه را برای توکل الکترونیک ارسال کنید تا همان نسخه دقیق بررسی شود.
| مشخصه فنی | مقدار |
|---|---|
| سازنده | Silan Microelectronics |
| نوع قطعه | Intelligent Power Module |
| ساختار | 3-Phase Full-Bridge |
| تعداد IGBT داخلی | 6 |
| ولتاژ IGBT | 600 V |
| جریان نامی | 6 A |
| نوع موتور هدف | 3-Phase BLDC Motor |
| پکیج | DIP-25B |
| درایور داخلی | High-Voltage Gate Driver |
| حفاظت افت ولتاژ | دارد |
| حفاظت اتصال کوتاه / اضافهجریان | دارد |
| خروجی دما | دارد |
| Bootstrap Diode | داخلی |
| Inter-Lock | داخلی |
| رابط MCU | سازگار با 3.3 V و 5 V |
| ولتاژ ایزولاسیون | 1500 Vrms / min |
این مشخصات مستقیماً در بخش Features و Description دیتاشیت SDM06C60TA2 آمدهاند.
یکی از مهمترین مزایای SDM06C60TA2 یکپارچگی بالای آن است. وجود شش IGBT و مدارهای Gate Driver داخل یک پکیج، طراحی برد کنترل موتور را سادهتر میکند و تعداد قطعات خارجی موردنیاز را کاهش میدهد.
این ماژول دارای سه ترمینال منفی مستقل NU، NV و NW است که امکان اندازهگیری جریان هر فاز را بهصورت جداگانه فراهم میکند. همچنین سازنده برای آن ورودی Shut-Down، حفاظت افت ولتاژ، حفاظت اضافهجریان و خروجی دما در نظر گرفته است.
طبق دیتاشیت، SDM06C60TA2 برای کاربردهای اینورتر کمتوان و کنترل موتور سهفاز طراحی شده است. کاربردهای مستقیم اعلامشده توسط سازنده شامل:
هستند.
مدار نمونه صفحه سوم دیتاشیت نیز اتصال سه خروجی U، V و W به موتور سهفاز و ارتباط ماژول با MCU را بهصورت کامل نشان میدهد.
پیش از سفارش SDM06C60TA2 حتماً آرایش پایهها و ابعاد پکیج با برد دستگاه تطبیق داده شود. این ماژول دارای 25 پایه و پکیج DIP-25B است و پایههای کنترلی مستقل برای هر فاز، ورودیهای High و Low، تغذیه درایور و خروجی Fault/Temperature دارد.

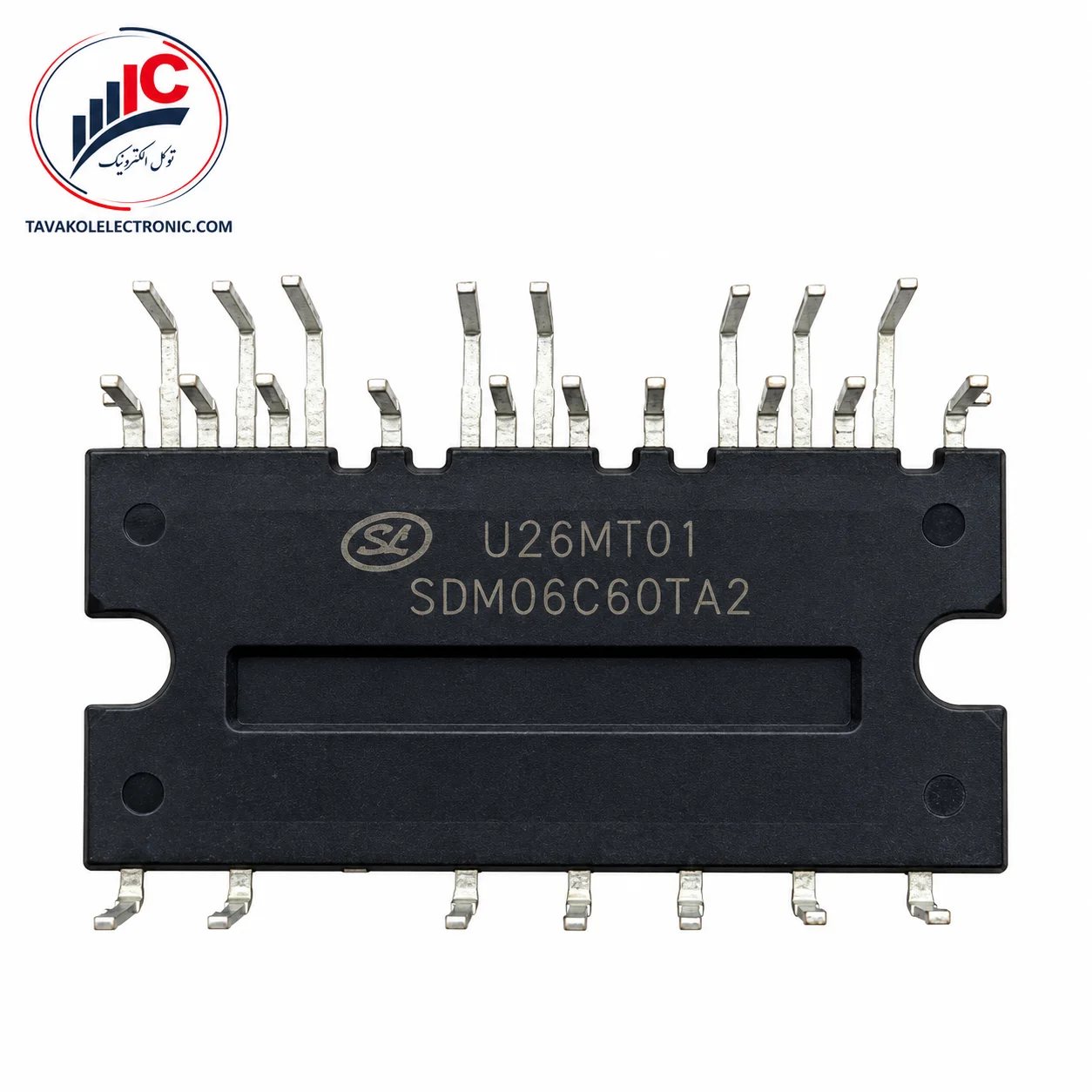

در تصویر محصول عبارت U26MT01 نیز روی بدنه دیده میشود، اما دیتاشیت رسمی Part Number و Marking اصلی را SDM06C60TA2 اعلام میکند؛ بنابراین برای خرید و جستوجوی قطعه، همین پارتنامبر معیار اصلی است.
در IPMهای کنترل موتور، تفاوت در پینآوت، نوع درایور و مدارهای حفاظتی اهمیت زیادی دارد. برای خرید SDM06C60TA2 از توکل الکترونیک میتوانید تصویر قطعه قبلی، کد روی بدنه و مدل دستگاه را ارسال کنید تا بررسی دقیقتری انجام شود.
این کار کمک میکند موجودی و قیمت همان مدل بررسی شده و احتمال خرید یک ماژول ظاهراً مشابه اما ناسازگار کاهش پیدا کند.
SDM06C60TA2 چه نوع قطعهای است؟
یک IPM سهفاز برای درایو موتورهای براشلس DC و اینورترهای کمتوان است.
ولتاژ و جریان آن چقدر است؟
این مدل با IGBTهای داخلی 600V / 6A ساخته شده است.
آیا درایور داخلی دارد؟
بله، سه مدار Half-Bridge Gate Driver ولتاژ بالا داخل ماژول قرار دارند.
آیا حفاظت داخلی دارد؟
بله؛ حفاظت افت ولتاژ، اتصال کوتاه، اضافهجریان، Inter-Lock و خروجی دما در آن پیشبینی شده است.
پکیج این مدل چیست؟
پکیج رسمی SDM06C60TA2 برابر DIP-25B است.
| Part Number | SDM06C60TA2 |
|---|---|
| مشخصات فنی | 6A-600V |
