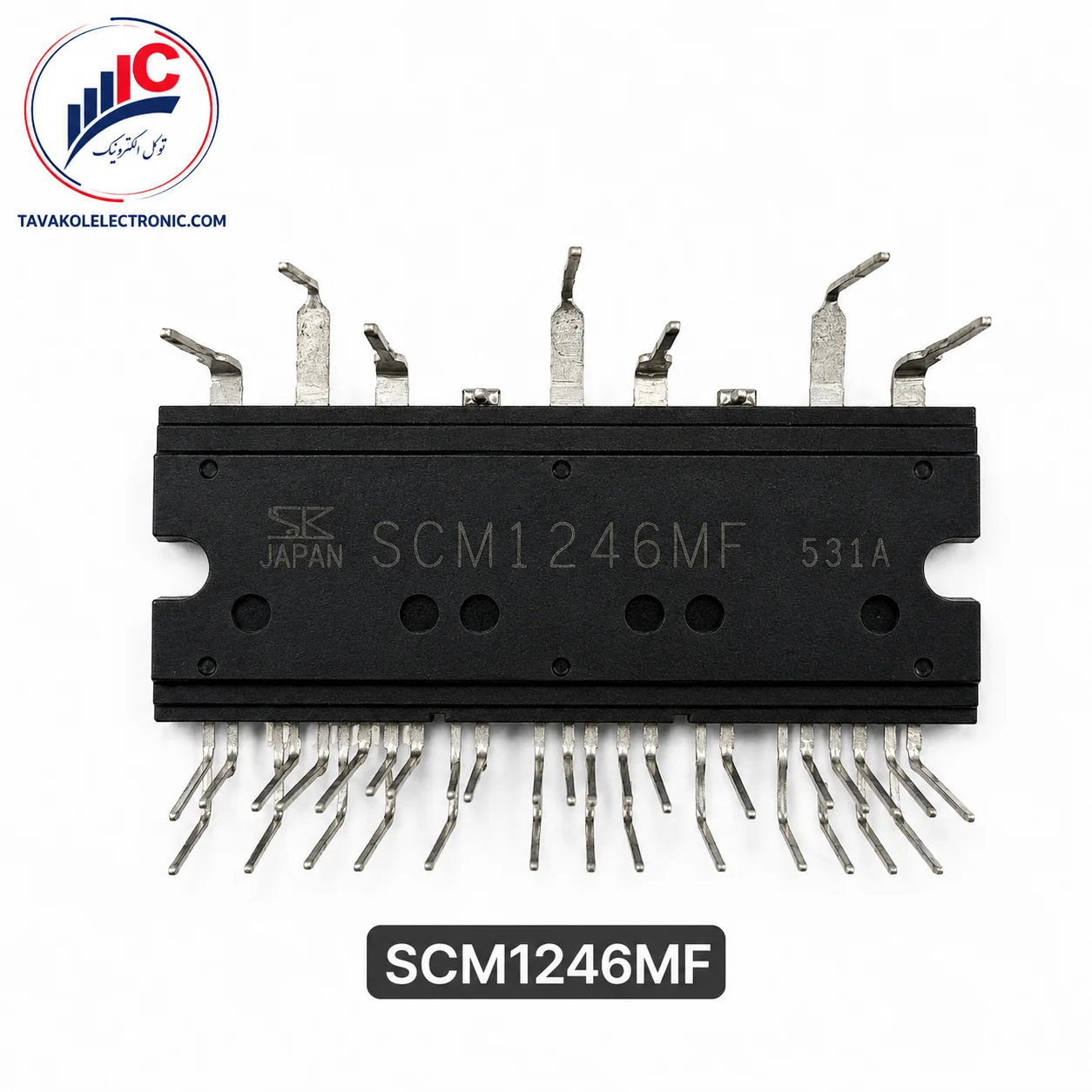

ماژول IPM مدل SCM1246MF

توضیحات

خرید و قیمت SCM1246MF

SCM1246MF یک ماژول IPM سه‌فاز 600 ولت و 30 آمپر از برند Sanken است که برای کنترل موتورهای سه‌فاز دورمتغیر و مدارهای اینورتر با توان متوسط طراحی شده است. این قطعه شش IGBT قدرت، دیودهای هرزگرد، مدارهای پیش‌درایور و بخش Bootstrap را درون یک پکیج DIP33 یکپارچه می‌کند.

ساختار یکپارچه این محصول تعداد قطعات جداگانه موردنیاز در بخش قدرت را کاهش می‌دهد و طراحی طبقه اینورتر را جمع‌وجورتر می‌کند. وجود مدار درایور مستقل برای هر نیم‌پل، ورودی‌های سازگار با منطق 3.3 و 5 ولتی و چند حفاظت داخلی، استفاده از آن را در بردهای کنترل موتور آسان‌تر می‌کند.

برای خرید SCM1246MF باید کد کامل حک‌شده روی قطعه، برند Sanken، شکل بدنه، پکیج، پایه‌بندی و مدار اطراف ماژول بررسی شود. یکسان‌بودن ولتاژ و جریان دو قطعه به‌تنهایی برای اثبات سازگاری آن‌ها کافی نیست. در تعمیر بردی که همین پارت‌نامبر روی آن نصب شده، تهیه همان کد معمولاً انتخاب مطمئن‌تری است.

قیمت SCM1246MF با توجه به موجودی، تعداد سفارش، شرایط بازار و نوع بسته‌بندی مشخص می‌شود. برای استعلام قیمت روز می‌توانید تعداد موردنیاز و تصویر واضح قطعه قبلی را برای توکل الکترونیک ارسال کنید. امکان فروش تکی و تعدادی، تأمین سفارش تعمیرکاران و شرکت‌ها، صدور پیش‌فاکتور و ارسال به سراسر کشور وجود دارد.

باتوجه‌به وضعیت NRND، موجودی این قطعه ممکن است در بازار متغیر باشد. بهتر است پیش از نهایی‌کردن سفارش، موجودی و مشخصات ظاهری محصول استعلام شود.

جهت بررسی اسناد فنی ، می‌توانید به سایت رسمی شرکت میتسوبیشی مراجعه نمایید

برای مشاهده مدل‌های دیگر می‌توانید به دسته خرید ماژول IPM مراجعه کنید.

مشخصات فنی SCM1246MF

ویژگی‌ها و مزایای محصول

یکی از ویژگی‌های مهم این ماژول، بهینه‌سازی بخش قدرت برای کاهش تلفات سوئیچینگ است. این قابلیت می‌تواند در مدارهایی که IGBTها با فرکانس بالا خاموش و روشن می‌شوند، به کنترل بهتر تلفات کمک کند. البته عملکرد نهایی همچنان به فرکانس کاری، هیت‌سینک و طراحی برد بستگی دارد.

ورودی‌های HIN و LIN امکان کنترل جداگانه IGBTهای High-Side و Low-Side فازهای U، V و W را فراهم می‌کنند. ورودی‌ها با منطق 3.3 و 5 ولتی سازگار هستند و می‌توان آن‌ها را به مدارهای کنترلی متداول متصل کرد.

دیودهای Bootstrap و مقاومت‌های محدودکننده 22 اهم داخل قطعه قرار دارند. این ویژگی تعداد اجزای خارجی مدار درایور را کاهش می‌دهد؛ اما خازن‌های Bootstrap باید خارج از ماژول و براساس توصیه‌های دیتاشیت نصب شوند.

سه خروجی FO نیز فعال‌شدن حفاظت هر فاز را به کنترلر اعلام می‌کنند. در صورت اتصال مشترک این خروجی‌ها مطابق مدار پیشنهادی سازنده، می‌توان هنگام بروز خطا فرمان خاموش‌شدن تمام خروجی‌ها را صادر کرد.

حفاظت‌های داخلی SCM1246MF

این ماژول به حفاظت افت ولتاژ تغذیه در بخش High-Side و Low-Side، حفاظت اضافه‌جریان، خاموشی حرارتی و جلوگیری از روشن‌شدن هم‌زمان IGBTهای بالا و پایین مجهز است. حفاظت‌ها پس از برطرف‌شدن وضعیت خطا قابلیت راه‌اندازی مجدد خودکار دارند.

حفاظت حرارتی براساس دمای مدارهای کنترل داخلی عمل می‌کند و دمای مستقیم تمام IGBTهای قدرت را اندازه‌گیری نمی‌کند. بنابراین وجود TSD نباید جایگزین هیت‌سینک استاندارد، خمیر حرارتی مناسب و کنترل دمای عملی برد شود.

مدار OCP نیز برای تشخیص جریان به مقاومت‌های شنت خارجی وابسته است. برای جریان پیک حداکثر 45 آمپر، دیتاشیت مقاومت شنت حداقل 12 میلی‌اهم را پیشنهاد می‌کند. فیلتر RC باید نزدیک پایه OCP قرار بگیرد تا نویزهای سوئیچینگ باعث قطع اشتباه نشوند.

کاربردهای SCM1246MF

براساس اطلاعات رسمی سازنده، این قطعه برای راه‌اندازی موتورهای زیر طراحی شده است:

• کمپرسور یخچال
• کمپرسور کولر گازی
• موتور اصلی ماشین لباس‌شویی
• موتور فن
• موتور پمپ
• تجهیزات دارای موتور سه‌فاز دورمتغیر
• بردهای اینورتر موتور با توان متوسط
• تعمیر بردهایی که همین پارت‌نامبر روی آن‌ها نصب شده است

وجود نام یک دستگاه در این فهرست به معنی سازگاری با تمام مدل‌های آن نیست. ولتاژ باس، جریان واقعی موتور، فرکانس PWM، پین‌آوت و سیستم خنک‌کاری باید پیش از سفارش بررسی شوند.

نکات مهم پیش از سفارش

پیش از سفارش موارد زیر را کنترل کنید:

• نوشته روی بدنه دقیقاً SCM1246MF باشد.
• لوگو و نام Sanken روی قطعه بررسی شود.
• پکیج DIP33 با محل نصب روی برد مطابقت داشته باشد.
• شکل، فاصله و محل پایه‌ها با قطعه قبلی یکسان باشد.
• پایه‌های 28 و 31 در این پکیج به‌صورت Pin Trimmed هستند.
• تغذیه مدار کنترل بین 13.5 تا 16.5 ولت قرار داشته باشد.
• زمان مرده کنترلر حداقل یک میکروثانیه باشد.
• مقاومت‌های شنت و فیلترهای OCP سالم باشند.
• خازن‌های Bootstrap و قطعات اطراف ماژول بررسی شوند.
• سطح هیت‌سینک، عایق و خمیر حرارتی وضعیت مناسبی داشته باشند.
• علت سوختن قطعه قبلی قبل از نصب محصول جدید برطرف شود.
• جایگزینی قطعه صرفاً براساس جریان و ولتاژ انجام نشود.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک امکان استعلام قیمت و موجودی روز SCM1246MF، فروش تکی و تعدادی، تأمین سفارش‌های شرکتی و تعمیرکاران، صدور پیش‌فاکتور و ارسال به سراسر کشور را فراهم می‌کند.

برای کاهش احتمال سفارش اشتباه، می‌توانید تصویر واضح قطعه قبلی، پایه‌ها و مدل دستگاه را ارسال کنید تا امکان تطبیق اولیه بررسی شود. تأیید نهایی سازگاری باید براساس دیتاشیت و مدار دستگاه انجام شود.

سؤالات متداول

SCM1246MF چه نوع قطعه‌ای است؟

یک ماژول قدرت هوشمند سه‌فاز سنکن است که شش IGBT، دیودهای هرزگرد، پیش‌درایورها و مدارهای Bootstrap را درون یک پکیج DIP33 قرار می‌دهد.

ولتاژ و جریان این ماژول چقدر است؟

ولتاژ شکست IGBTهای داخلی 600 ولت و جریان خروجی آن در دمای کیس 25 درجه، 30 آمپر است. جریان پالسی قطعه حداکثر 45 آمپر اعلام شده است.

آیا SCM1246MF تولیدش متوقف شده است؟

خیر؛ وضعیت رسمی آن NRND است، یعنی برای طراحی جدید توصیه نمی‌شود. NRND با وضعیت Discontinued یا توقف کامل تولید تفاوت دارد.

آیا حفاظت حرارتی دارد؟

بله، مدار خاموشی حرارتی با راه‌اندازی مجدد خودکار دارد؛ اما دمای مدار کنترل داخلی را تشخیص می‌دهد و جایگزین خنک‌کاری مناسب نیست.

آیا حفاظت اضافه‌جریان کاملاً داخلی است؟

مدار حفاظت داخل ماژول قرار دارد، اما اندازه‌گیری جریان به مقاومت‌های شنت و فیلترهای RC خارجی نیاز دارد.

آیا دیود Bootstrap داخل قطعه است؟

بله، دیودهای Bootstrap و مقاومت‌های محدودکننده 22 اهم داخلی هستند؛ ولی خازن‌های Bootstrap باید خارج از قطعه نصب شوند.
