ماژول IGBT مدل BSM75GB160DN2

توضیحات

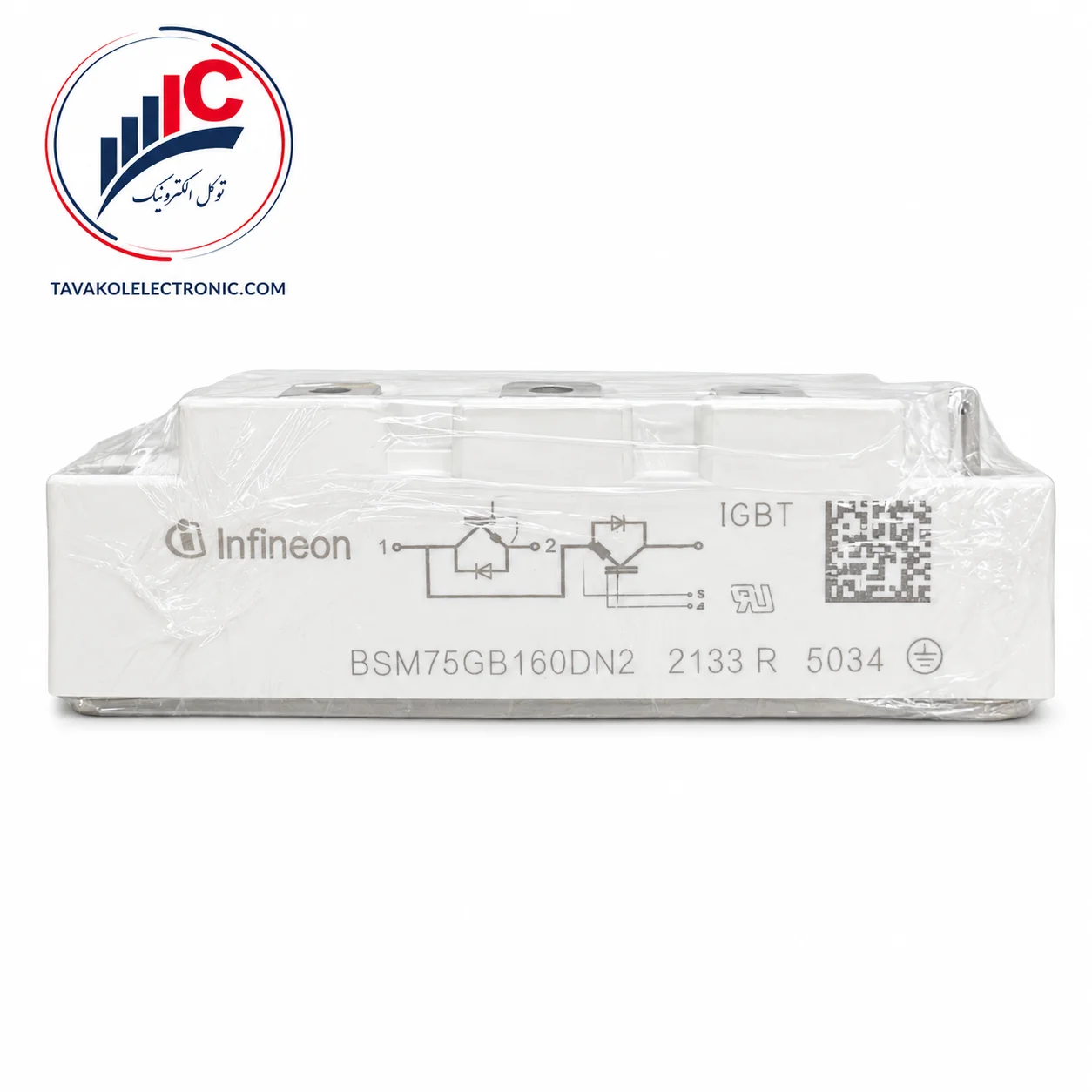

معرفی محصول BSM75GB160DN2

ماژول BSM75GB160DN2 یک ماژول قدرت صنعتی از خانواده قدیمی Siemens/eupec و Infineon است که برای کلیدزنی توان در مدارهای ولتاژ بالا طراحی شده است. این محصول شامل دو ترانزیستور IGBT در آرایش Half-Bridge یا نیم‌پل بوده و در کنار هر کلید، دیود هرزگرد سریع قرار دارد.

ساختار نیم‌پل باعث می‌شود این ماژول برای بخش قدرت اینورترهای صنعتی، درایو کنترل موتور، منابع تغذیه توان بالا و تجهیزات UPS مناسب باشد. دیودهای آنتی‌پارالل داخلی نیز مسیر عبور جریان برگشتی بارهای القایی را فراهم می‌کنند.

بر اساس کاتالوگ رسمی مدل نزدیک BSM75GB160D، این خانواده در رده ولتاژی 1600 ولت و کلاس جریان 75 آمپر قرار می‌گیرد. بااین‌حال، چون پسوند DN2 با مدل موجود در کاتالوگ یکسان نیست، این مقادیر باید به‌عنوان مشخصات مرجع در نظر گرفته شوند و نباید جایگزین بررسی دیتاشیت دقیق یا مدار دستگاه شوند.

این قطعه برای تعمیرکاران برد قدرت و واحدهای نگهداری صنعتی که قصد تعویض یک ماژول معیوب را دارند مناسب است؛ اما شباهت ظاهری با ماژول‌های BSM75GB160D، BSM75GB170DN2 یا BSM75GB120DN2 برای جایگزینی مستقیم کافی نیست.

برای استعلام قیمت، موجودی و بررسی تطبیق فنی، با توکل الکترونیک تماس بگیرید.

مشخصات کلیدی محصول

مقدار 75 آمپر به معنی امکان عبور دائمی این جریان در هر شرایطی نیست. جریان قابل استفاده به دمای کیس، خنک‌کاری، هیت‌سینک، فرکانس کلیدزنی و شرایط مدار وابسته است.

ویژگی‌های مهم BSM75GB160DN2

• دارای دو کلید IGBT قدرت در آرایش نیم‌پل
• مجهز به دیودهای هرزگرد سریع برای بارهای القایی
• مناسب مدارهای کلیدزنی با ولتاژ بالا
• کلاس ولتاژی مرجع 1600 ولت
• کلاس جریان مرجع 75 آمپر
• بیس‌پلیت فلزی عایق‌شده برای انتقال حرارت به هیت‌سینک
• ترمینال‌های قدرت پیچی مناسب تجهیزات صنعتی
• قابل استفاده در بخش قدرت اینورتر و درایو موتور
• طراحی ماژولی برای نصب و تعویض در مجموعه‌های قدرت
• مناسب تعمیر و نگهداری تجهیزات تبدیل توان قدیمی

کاربردهای صنعتی

از این ماژول نیم‌پل می‌توان پس از تأیید مشخصات مدار در تجهیزات زیر استفاده کرد:

• اینورترهای صنعتی
• درایو موتورهای AC
• سیستم‌های کنترل دور موتور
• منابع تغذیه سوئیچینگ توان بالا
• دستگاه‌های UPS صنعتی
• مبدل‌های DC به AC
• تجهیزات جوشکاری اینورتری
• سامانه‌های اتوماسیون و کنترل توان
• تعمیر برد قدرت ماشین‌آلات صنعتی

• جهت بررسی اسناد فنی و دیتای مادر، می‌توانید به سایت رسمی شرکت اینفینئون مراجعه نمایید.

• برای مشاهده قطعات مشابه، می‌توانید دسته خرید IGBT توکل الکترونیک را بررسی کنید.

تفاوت با مدل‌های مشابه

مدل‌های BSM75GB160D، BSM75GB170DN2 و BSM75GB120DN2 از نظر نام و ظاهر به این محصول نزدیک هستند، اما جایگزین مستقیم و قطعی آن محسوب نمی‌شوند.

مدل 160D از نظر رده ولتاژ به کد اصلی نزدیک‌تر است، ولی پسوند آن D است و نه DN2. مدل‌های 120DN2 و 170DN2 پسوند مشابه دارند، اما رده ولتاژ آن‌ها متفاوت است. تفاوت پسوند می‌تواند با نسل تراشه، رفتار سوئیچینگ، نوع دیود، پکیج یا مشخصات گیت مرتبط باشد.

پیش از استفاده از هر مدل نزدیک باید نقشه داخلی، محل ترمینال‌ها، ابعاد بدنه، مشخصات گیت و شرایط حرارتی بررسی شود.

نکات مهم قبل از خرید

ابتدا پارت‌نامبر BSM75GB160DN2 را حرف‌به‌حرف با قطعه معیوب تطبیق دهید. تفاوت میان 160D و 160DN2 یا تفاوت رده‌های 120، 160 و 170 ممکن است در عملکرد مدار بسیار مهم باشد.

موارد زیر باید پیش از خرید بررسی شوند:

• آرایش داخلی و نقشه ترمینال‌های روی بدنه
• محل کلکتور، امیتر و پایه‌های گیت
• ولتاژ باس DC و پیک‌های احتمالی مدار
• جریان کاری واقعی و جریان لحظه‌ای
• ولتاژ و مقاومت گیت
• ابعاد بدنه و فاصله پیچ‌های نصب
• توانایی هیت‌سینک و شرایط خنک‌کاری
• سلامت مدار گیت‌درایور و منبع تغذیه آن
• سلامت خازن‌های DC Link، مدار پیش‌شارژ و فیوزها
• علت خرابی ماژول قبلی

انتخاب نمونه ناسازگار می‌تواند باعث خرابی مجدد ماژول، گیت‌درایور یا دیگر اجزای برد قدرت شود.

اطلاعات فنی قابل اتکا BSM75GB160DN2

مقادیر مربوط به تلفات، مقاومت حرارتی، زمان‌های سوئیچینگ، ولتاژ اشباع و گشتاور نصب عمداً درج نشده‌اند؛ زیرا دیتاشیت مستقیم این پسوند در دسترس نیست.

نکات نصب و جایگزینی

پیش از نصب، سطح هیت‌سینک را از خمیر حرارتی خشک‌شده، چربی و ذرات فلزی پاک کنید. سطح نصب باید صاف و بدون تاب‌خوردگی باشد و لایه‌ای یکنواخت از خمیر حرارتی مناسب روی آن قرار گیرد.

پیچ‌های نصب باید به‌صورت مرحله‌ای و متقارن بسته شوند. تا زمان دسترسی به دیتاشیت دقیق، از اعمال گشتاور بر اساس یک مدل مشابه خودداری کنید.

پیش از راه‌اندازی اولیه، مدار گیت‌درایور، مقاومت‌های گیت، ولتاژهای مثبت و منفی گیت، خازن DC Link، مدار پیش‌شارژ و اتصال کوتاه احتمالی خروجی بررسی شوند. تست اولیه با محدودکننده جریان و تحت نظارت تعمیرکار متخصص انجام شود.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک با تمرکز بر تأمین قطعات قدرت و حضور فیزیکی در بازار جمهوری تهران، امکان بررسی پارت‌نامبر و مشاوره پیش از خرید را فراهم می‌کند.

مشتریان صنعتی می‌توانند برای بررسی لیبل، وضعیت ظاهری، پین‌آوت و تطبیق اولیه قطعه با دستگاه از مشاوره مجموعه استفاده کنند. این بررسی به کاهش احتمال خرید مدل اشتباه و توقف دوباره تجهیزات کمک می‌کند.

سؤالات متداول

BSM75GB160DN2 چه نوع قطعه‌ای است؟

یک ماژول IGBT دوگانه با آرایش نیم‌پل است و نباید آن را یک ترانزیستور IGBT تکی در نظر گرفت.

آیا ولتاژ قطعه دقیقاً 1600 ولت است؟

کاتالوگ Siemens مدل نزدیک BSM75GB160D را با ولتاژ 1600 ولت معرفی می‌کند. به دلیل پیدا نشدن دیتاشیت دقیق BSM75GB160DN2، این عدد برای محصول حاضر مقدار مرجع محسوب می‌شود.

آیا جریان ماژول 150 آمپر است؟

خیر. عبارت 2×75A در کاتالوگ به دو کلید داخلی اشاره دارد و نباید به شکل جریان کل 150 آمپر تفسیر شود. جریان قابل استفاده همچنین به دمای کیس و سیستم خنک‌کاری وابسته است.

آیا مدل BSM75GB160D جایگزین مستقیم است؟

خیر. نزدیک‌بودن کد و ولتاژ برای جایگزینی کافی نیست. تفاوت پسوند D و DN2 باید از نظر پین‌آوت، پکیج، دیود و مشخصات سوئیچینگ بررسی شود.

آیا مدل‌های 120DN2 یا 170DN2 قابل استفاده هستند؟

این مدل‌ها فقط برای شناخت خانواده DN2 مناسب‌اند. تفاوت رده ولتاژی و مشخصات الکتریکی اجازه نمی‌دهد آن‌ها بدون بررسی مهندسی جایگزین مستقیم معرفی شوند.

پیش از تعویض BSM75GB160DN2 چه قسمت‌هایی بررسی شوند؟

گیت‌درایور، مقاومت‌های گیت، منبع تغذیه درایور، خازن DC Link، مدار پیش‌شارژ، فیوزها، بار خروجی و سیستم خنک‌کاری باید بررسی شوند.
