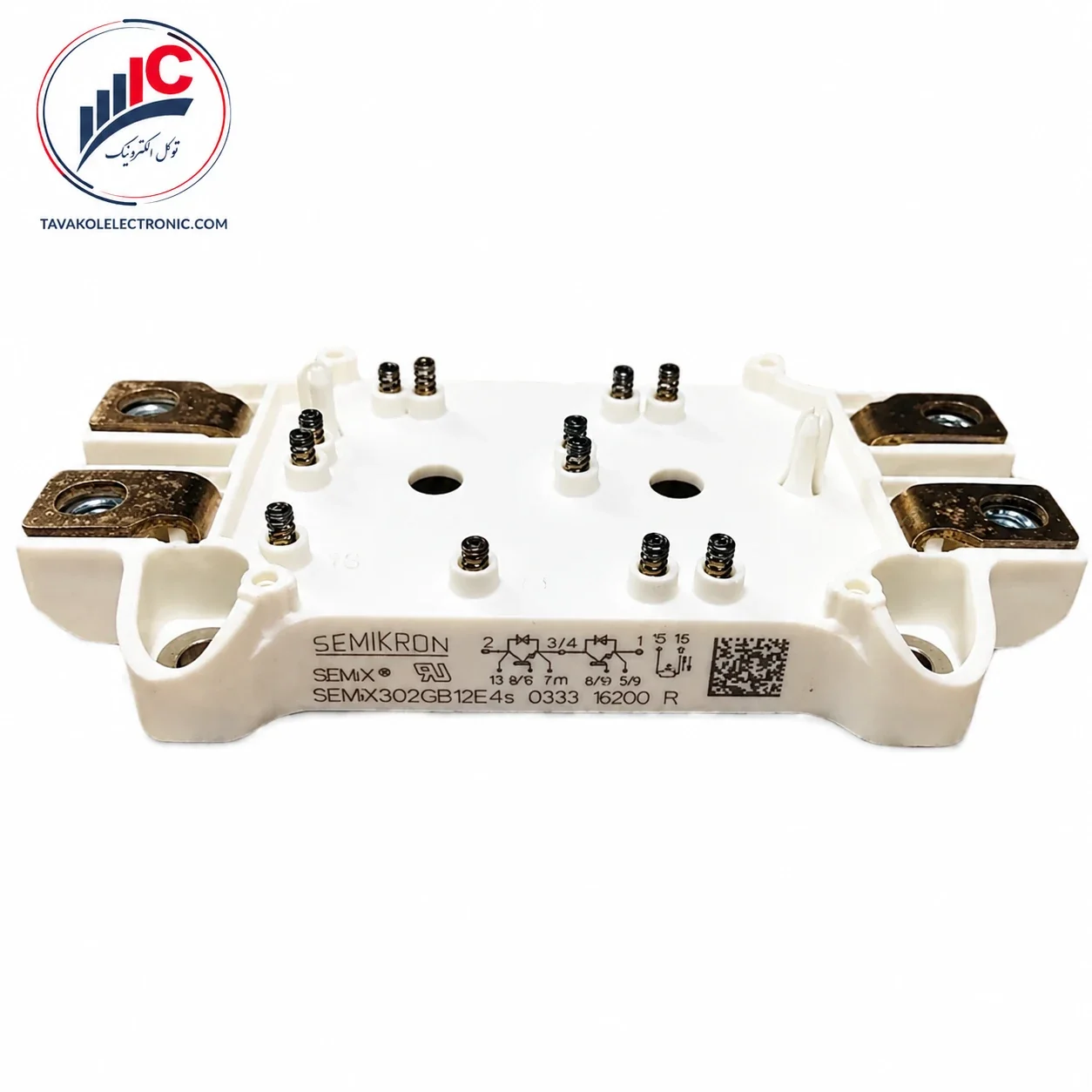

SEMiX302GB12E4S یک ماژول IGBT سمیکرون از سری SEMiX 2s است که با ساختار Trench IGBT Module برای کاربردهای سوئیچینگ توان بالا طراحی شده است. این ماژول با ولتاژ 1200V و جریان نامی 300A، گزینهای مهم برای تعمیر و جایگزینی در تجهیزات صنعتی سنگین مانند اینورترهای AC، UPS صنعتی و دستگاههای جوش الکترونیکی محسوب میشود.
ساختار مدار داخلی این مدل از نوع GB است؛ یعنی ماژول بهصورت نیمپل IGBT / Half Bridge IGBT Module طراحی شده و شامل دو IGBT به همراه دیودهای معکوس داخلی است. به همین دلیل هنگام خرید SEMiX302GB12E4S باید علاوه بر ولتاژ و جریان، پینآوت، ابعاد نصب، سنسور دما، مدار گیت درایور و ساختار داخلی با قطعه معیوب دستگاه مقایسه شود.
این محصول برای تعمیرکاران برد قدرت، واحدهای نگهداری و تعمیرات، تأمینکنندگان قطعات صنعتی و خریداران B2B مناسب است که با پارتنامبر دقیق سرچ میکنند و به دنبال ماژول IGBT اورجینال SEMIKRON هستند.
برای استعلام قیمت و موجودی SEMiX302GB12E4S اورجینال، با توکل الکترونیک تماس بگیرید.
| ویژگی | مقدار |
|---|---|
| پارتنامبر | SEMiX302GB12E4S |
| برند | SEMIKRON |
| سری | SEMiX 2s |
| نوع قطعه | ماژول IGBT نیمپل |
| ساختار مدار | GB / Half Bridge |
| تکنولوژی | Trench IGBT Module |
| ولتاژ VCES | 1200V |
| جریان نامی ICnom | 300A |
| جریان IC در Tc=80°C | 356A |
| ولتاژ گیت VGES | -20 تا +20V |
| دیود معکوس داخلی | دارد |
| سنسور دما | NTC داخلی |
| ولتاژ ایزولاسیون | 4000V AC |
| وزن تقریبی | 250g |
| کاربردها | اینورتر، UPS، جوش الکترونیکی |
طبق دیتاشیت، SEMiX302GB12E4S برای کاربردهای زیر معرفی شده است:
در کاربردهایی مثل اینورتر صنعتی و UPS، خرابی ماژول IGBT معمولاً فقط به خود ماژول محدود نمیشود. قبل از نصب SEMiX302GB12E4S بهتر است گیت درایور، مقاومت گیت، اسنابر، خازن DC Link، فیوزها و مسیرهای حفاظتی بررسی شوند.
برای مشاهده قطعات مشابه، میتوانید دسته خرید ماژول ای جی بی تی توکل الکترونیک را بررسی کنید.
جهت بررسی اسناد فنی ، میتوانید به سایت رسمی شرکت SEMIKRON مراجعه نمایید
قبل از خرید SEMiX302GB12E4S باید توجه کنید که این قطعه یک ماژول IGBT نیمپل است و نباید با ماژولهای سهفاز، دیودی یا تریستوری اشتباه شود. کدهای مختلف سری SEMiX ممکن است از نظر ظاهر، ابعاد و حتی ولتاژ شبیه باشند، اما پینآوت و ساختار داخلی آنها میتواند متفاوت باشد.
در زمان تعویض یا جایگزینی این ماژول، موارد زیر بررسی شود:
مشابه بودن ظاهر یا نزدیک بودن کد محصول برای جایگزینی کافی نیست. در ماژولهای قدرت مانند SEMiX302GB12E4S، تطبیق فنی دقیق باعث کاهش ریسک سوختن مجدد ماژول و توقف دستگاه صنعتی میشود.
| پارامتر | مقدار |
|---|---|
| نوع ماژول | IGBT نیمپل / GB |
| VCES | 1200V |
| ICnom | 300A |
| IC در Tc=80°C | 356A |
| ICRM | 900A |
| VGES | -20 تا +20V |
| tpsc | 10µs |
| IFnom | 300A |
| IFSM | 1620A |
| Visol | 4000V AC / 1 دقیقه |
| VCE(sat) | حداکثر 2.05V در 25°C / حداکثر 2.4V در 150°C |
| Rth(j-c) IGBT | 0.096 K/W |
| Rth(j-c) Diode | 0.17 K/W |
| سنسور دما | NTC، R25=5kΩ |
| وزن | 250g |
SEMiX302GB12E4S از نظر ساختار داخلی یک ماژول IGBT نیمپل است. یعنی در یک پکیج، دو IGBT به همراه دیودهای معکوس داخلی قرار گرفتهاند و برای مدارهای اینورتر، کنترل موتور و سوئیچینگ توان بالا استفاده میشود.
این ماژول با مدلهای سهفاز SEMiX تفاوت دارد؛ بنابراین اگر دستگاه شما از ساختار نیمپل استفاده میکند، باید دیاگرام داخلی و پینآوت دقیق با قطعه معیوب مقایسه شود. جایگزینی اشتباه بین ماژولهای GB و مدلهای سهفاز میتواند باعث آسیب به گیت درایور، اتصال کوتاه در باس DC یا خرابی مجدد ماژول شود.
در نصب این قطعه، کیفیت تماس حرارتی بسیار مهم است. سطح هیتسینک باید صاف و تمیز باشد، خمیر سیلیکون مناسب استفاده شود و پیچهای نصب با گشتاور توصیهشده بسته شوند. همچنین چون این قطعه ESDS است، هنگام جابهجایی و نصب باید نکات حفاظت در برابر تخلیه الکترواستاتیک رعایت شود.
در قطعات صنعتی مانند SEMiX302GB12E4S، اصالت کالا و تطبیق فنی اهمیت زیادی دارد. استفاده از نمونههای فیک، ریفر، تعمیری یا ناسازگار میتواند باعث خرابی مجدد برد، خطای درایو، آسیب به موتور، توقف دستگاه صنعتی و افزایش هزینه تعمیرات شود.
توکل الکترونیک تأمینکننده قطعات الکترونیک صنعتی، ماژولهای قدرت، IGBT، IPM، MOSFET، دیود، تریستور و ترانزیستورهای صنعتی است. حضور فیزیکی فروشگاه در بازار جمهوری تهران امکان خرید مطمئن، بررسی اصالت کالا، مشاوره تخصصی و پیگیری سفارش را برای تعمیرکاران، مدیران فنی و واحدهای نگهداری و تعمیرات فراهم میکند.
برای خرید SEMiX302GB12E4S اورجینال یا دریافت مشاوره قبل از جایگزینی، با توکل الکترونیک تماس بگیرید.
SEMiX302GB12E4S یک ماژول IGBT سمیکرون از سری SEMiX 2s است. این قطعه با ساختار GB / Half Bridge طراحی شده و برای کاربردهای سوئیچینگ توان بالا استفاده میشود.
طبق دیتاشیت، ولتاژ کلکتور-امیتر این ماژول 1200V و جریان نامی آن 300A است. همچنین جریان کلکتور در دمای کیس 80 درجه 356A ذکر شده است.
خیر. این مدل از نوع GB است و ساختار آن نیمپل IGBT است. برای ماژولهای سهفاز باید به ساختار مدار داخلی و کد دقیق محصول توجه شود.
طبق دیتاشیت، SEMiX302GB12E4S برای AC Inverter Drives، UPS و Electronic Welding مناسب است. در بازار تعمیرات صنعتی، این کاربردها شامل اینورترهای صنعتی، بردهای قدرت UPS و دستگاههای جوش الکترونیکی میشود.
قبل از تعویض باید پارتنامبر، پینآوت، ساختار GB، سلامت گیت درایور، مقاومت گیت، خازنهای DC Link، اسنابر، فیوزها، هیتسینک و سنسور دمای داخلی بررسی شود.
فقط در صورتی که تطبیق کامل از نظر ولتاژ، جریان، ساختار داخلی، پینآوت، ابعاد نصب، سنسور دما و شرایط حرارتی تأیید شود. شباهت ظاهری یا نزدیک بودن کد برای جایگزینی کافی نیست.
سنسور دمای داخلی NTC برای مانیتورینگ حرارت ماژول استفاده میشود. در اینورترها و UPSها، خطای دمایی میتواند باعث Trip دستگاه یا آسیب به ماژول شود؛ بنابراین بررسی سنسور دما قبل از نصب مهم است.
| Part Number | SEMiX302GB12E4S |
|---|---|
| برند | SEMIKRON |
| مشخصات فنی | 300A-1200V |
