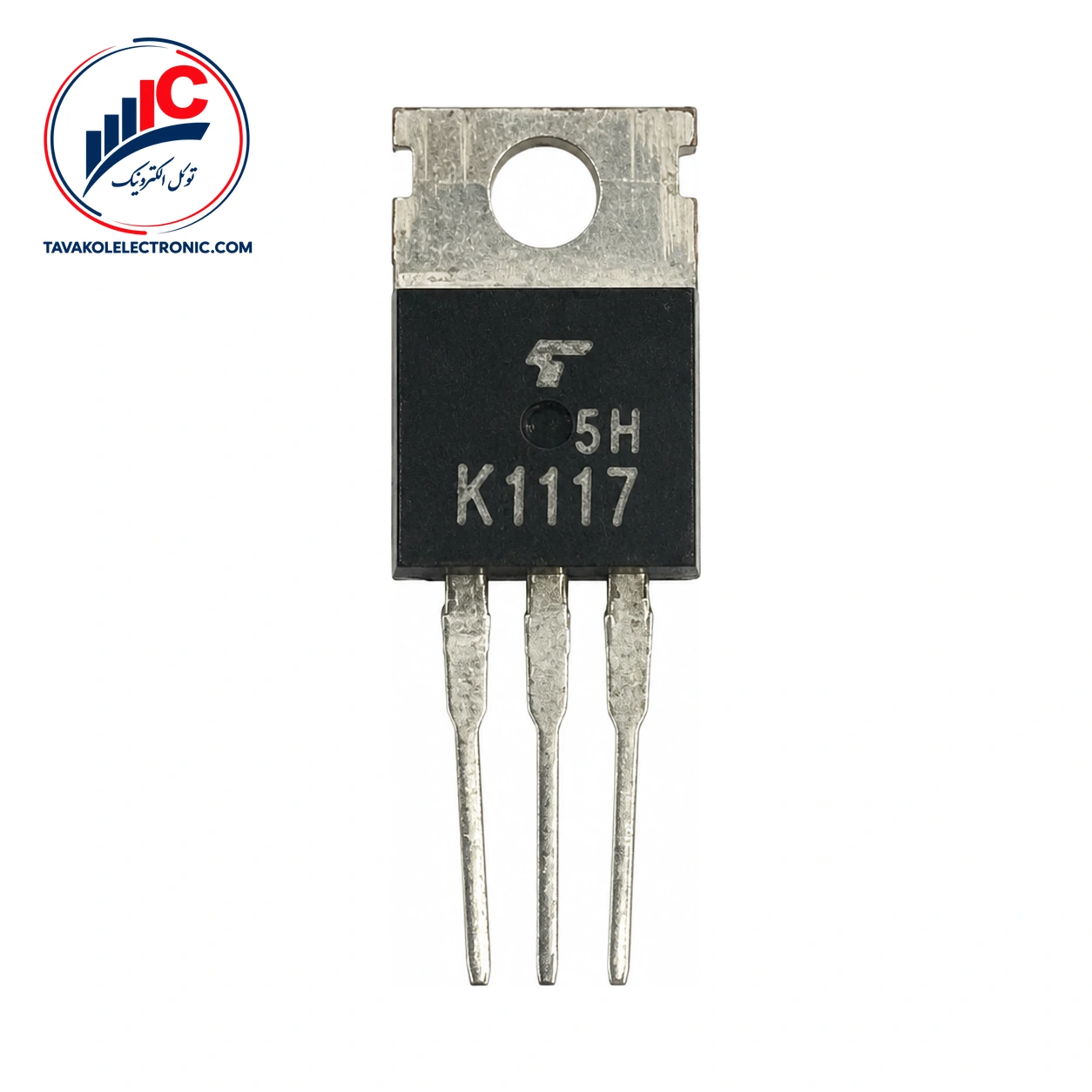

ماسفت 2SK1117

ویژگی‌ها
Part Number2SK1117
پکیجTO-220AB
Channel TypeN-Channel
مشخصات فنیVDS: 600 V, ID: 6 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت 2SK1117

2SK1117 یک ترانزیستور اثر میدان سیلیکونی از نوع N-channel با ساختار π-MOS II است. این قطعه برای سوئیچینگ سرعت‌بالا و جریان‌بالا، رگولاتور چاپر، مبدل DC-DC و درایو موتور کاربرد دارد. پکیج آن TO-220AB است و نام‌گذاری EIAJ متناظر با آن SC-46 است.

در انتخاب این قطعه، نوع کانال، پکیج، ولتاژ مدار و شرایط تحریک گیت را با نیاز طراحی تطبیق دهید.

مشخصات فنی 2SK1117

مهم‌ترین مشخصات این مدل در جدول زیر آمده است.

پارامتر مقدار شرط یا توضیح
نوع قطعه سیلیکونی N-channel، π-MOS II —
ولتاژ شکست Drain-Source حداقل 600 V ID=10 mA، VGS=0 V، Ta=25 °C
ولتاژ آستانه گیت 1.5 تا 3.5 V VDS=10 V، ID=1 mA، Ta=25 °C
مقاومت روشن Drain-Source 0.95 Ω تیپیک، 1.25 Ω حداکثر ID=3 A، VGS=10 V، Ta=25 °C
پکیج TO-220AB نام‌گذاری JEDEC

مقاومت روشن در شرط VGS=10 V اندازه‌گیری شده است؛ بنابراین مدار تحریک گیت باید با شرایط موردنیاز قطعه هماهنگ باشد. ولتاژ آستانه هم به‌تنهایی معیار کافی برای تعیین وضعیت کامل سوئیچینگ نیست.


کاربردهای 2SK1117 در مدار

این ماسفت برای سوئیچینگ سرعت‌بالا و جریان‌بالا معرفی شده و در رگولاتورهای چاپر، مبدل‌های DC-DC و مدارهای درایو موتور نیز کاربرد دارد. زمان روشن‌شدن آن 40 ns به‌صورت تیپیک و 80 ns حداکثر است؛ این مقادیر با شرط ID=3 A، VDD=300 V، RL=100 Ω، تحریک پالسی VGS=10 V و سایر شرایط آزمون مشخص شده‌اند.

در مسیرهای کموتاسیون، زمان بازیابی معکوس دیود Source-Drain نیز اهمیت دارد. مقدار این مشخصه 460 ns به‌صورت تیپیک و با شرط IDR=6 A، VGS=0 V و Ta=25 °C اعلام شده است. جریان قطع Drain حداکثر 300 μA است که با VDS=600 V، VGS=0 V و Ta=25 °C اندازه‌گیری شده است.

مقادیر حداکثر مجاز شامل 6 A برای جریان Drain پیوسته و 24 A برای جریان پالسی در Ta=25 °C هستند. این اعداد، حد مجاز مطلق‌اند و نباید به‌عنوان جریان کاری عادی یا بدون محدودیت حرارتی در نظر گرفته شوند. ولتاژ Gate-Source نیز در محدوده حداکثر مجاز ±20 V قرار دارد.

برای آشنایی با گزینه‌های این گروه، عبارت مشاهده ماسفت را دنبال کنید و پارامترهای مدار خود را با مشخصات قطعه مقایسه کنید.


خرید و قیمت ماسفت 2SK1117

برای استعلام قیمت و موجودی روز 2SK1117 با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور برای سفارش‌های پروژه‌ای فراهم است.


پرسش‌های متداول درباره 2SK1117

2SK1117 چه نوع ماسفتی است؟

2SK1117 یک ماسفت سیلیکونی N-channel با ساختار π-MOS II است و در پکیج TO-220AB ارائه می‌شود. نام‌گذاری EIAJ این پکیج SC-46 است.

ولتاژ شکست Drain-Source این قطعه چقدر است؟

ولتاژ شکست Drain-Source حداقل 600 V است؛ این مقدار با شرط ID=10 mA، VGS=0 V و Ta=25 °C مشخص شده است.

کاربردهای اصلی این ماسفت چیست؟

کاربردهای اعلام‌شده شامل سوئیچینگ سرعت‌بالا و جریان‌بالا، رگولاتور چاپر، مبدل DC-DC و درایو موتور است.


جمع‌بندی و ثبت سفارش

اگر در پروژه خود به یک ماسفت N-channel با پکیج TO-220AB و مشخصات مناسب برای مدارهای سوئیچینگ، مبدل DC-DC یا درایو موتور نیاز دارید، 2SK1117 را با شرایط واقعی مدار مقایسه کنید. برای دریافت قیمت، موجودی روز و پیش‌فاکتور، درخواست خود را برای توکل الکترونیک ارسال کنید.
