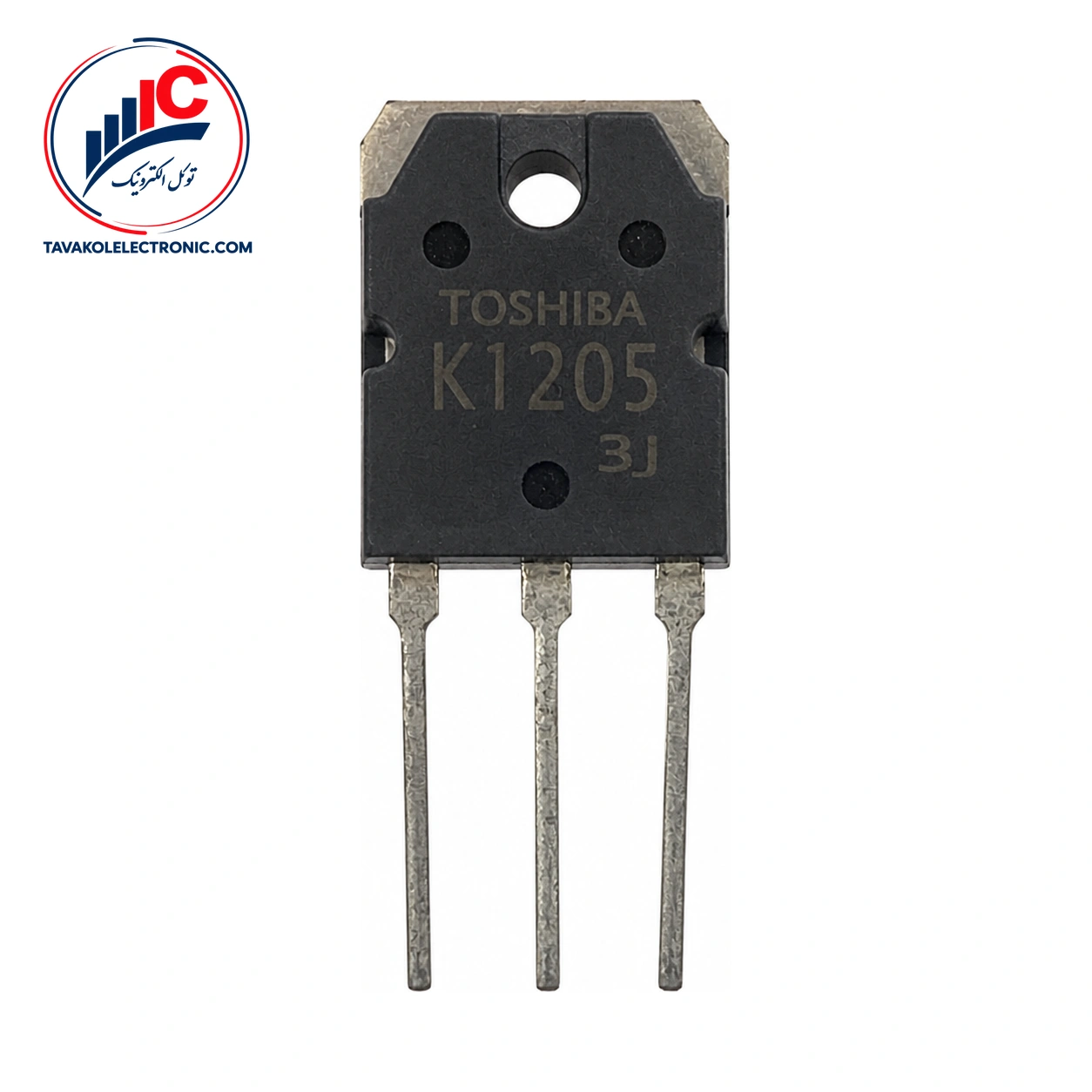

2SK1205 یک ماسفت کانال N از تولیدکننده ISC است که در پکیج TO-3P عرضه میشود. این قطعه برای درایو موتور، مبدل DC-DC، کلید قدرت و درایو سلونوئید کاربرد دارد.
در انتخاب ماسفت، تطبیق پارتنامبر، نوع کانال، شرایط مدار و روش نصب اهمیت دارد. برای بررسی اولیه این قطعه، کانال N و پکیج TO-3P از نکات اصلی هستند.
برای مشاهده گزینههای مرتبط، عبارت خرید ماسفت را بررسی کنید.
مهمترین مشخصه الکتریکی این مدل، ولتاژ شکست درین-سورس حداقل 1000 V است. این مقدار در شرایط VGS=0، جریان درین 10 mA و دمای بدنه 25°C مشخص شده است. ولتاژ شکست با حد مطلق ولتاژ درین-سورس یکسان نیست و باید جداگانه بررسی شود.
مقاومت روشنشدن درین-سورس حداکثر 2.0 Ω است؛ این مشخصه در VGS=10 V، جریان درین 3 A و دمای بدنه 25°C بیان شده است. ولتاژ آستانه گیت نیز در بازه 2.0 تا 4.0 V قرار دارد و در VDS=VGS و ID=1 mA اندازهگیری شده است.
| پارامتر | مقدار |
|---|---|
| نوع کانال | N-Channel MOSFET |
| ولتاژ شکست درین-سورس | حداقل 1000 V |
| مقاومت روشنشدن درین-سورس | حداکثر 2.0 Ω، در شرایط مشخصشده |
| پکیج | TO-3P |
| مقاومت حرارتی اتصال تا بدنه | حداکثر 1.25 °C/W |
جریان درین پیوسته حداکثر 5 A و جریان درین تکپالس حداکثر 15 A اعلام شده است. این دو مقدار، حدهای مجاز مطلق در دمای محیط 25°C هستند و نباید بدون بررسی شرایط واقعی مدار بهعنوان جریان کاری دائمی در نظر گرفته شوند. حد مطلق ولتاژ درین-سورس نیز 1000 V و حد پیوسته ولتاژ گیت-سورس ±20 V است.
جریان درین با گیت صفر حداکثر 250 µA است؛ این مقدار در VDS=800 V، VGS=0 V و دمای بدنه 25°C مشخص شده است. جریان نشتی گیت-بدنه نیز حداکثر ±10 µA، در شرایط VGS=±16 V و VDS=0 V است.
این قطعه در پکیج TO-3P قرار دارد و ترتیب پایههای آن به شکل زیر است:
– پایه 1: Gate – پایه 2: Drain – پایه 3: Source
پیش از نصب روی برد، شماره پایهها و جهت قرارگیری قطعه را با نقشه مدار تطبیق دهید. این کار از جابهجایی گیت، درین و سورس هنگام مونتاژ جلوگیری میکند.
این مدل برای درایو موتور، مبدل DC-DC، مدار کلید قدرت و درایو سلونوئید کاربرد دارد. در طراحیهای توان، مقاومت حرارتی اتصال تا بدنه حداکثر 1.25 °C/W است. همچنین حداکثر دمای کاری اتصال 150°C اعلام شده و باید در ارزیابی شرایط حرارتی مدار لحاظ شود.
ولتاژ روشنشدن گیت، مقاومت روشنشدن و جریان موردنیاز مدار باید با شرایط آزمون مشخصات فنی مقایسه شوند؛ بهویژه مقدار 2.0 Ω برای مقاومت روشنشدن در VGS=10 V و ID=3 A تعریف شده است. حداکثر ولتاژ روشن مستقیم نیز 3.0 V در IS=5 A و VGS=0 V است.
برای استعلام قیمت و موجودی روز این ماسفت با توکل الکترونیک تماس بگیرید. فروش بهصورت تکی و تعدادی انجام میشود و برای خرید عمده و تأمین شرکتی نیز امکان هماهنگی وجود دارد. امکان دریافت پیشفاکتور و ارسال به سراسر کشور فراهم است.
این کالا با ضمانت اصالت کالا عرضه میشود. پیش از ثبت سفارش، پارتنامبر را بررسی کنید تا مشخصات قطعه انتخابشده با نمونه موردنیاز شما تطبیق داشته باشد. توکل الکترونیک در بازار جمهوری تهران نیز حضور فیزیکی دارد.
این مدل یک ماسفت کانال N در پکیج TO-3P است و برای درایو موتور، مبدل DC-DC، کلید قدرت و درایو سلونوئید کاربرد دارد.
در پکیج TO-3P، پایه 1 گیت، پایه 2 درین و پایه 3 سورس است. هنگام مونتاژ، شماره پایهها را با نقشه مدار و جهت نصب قطعه تطبیق دهید.
این ماسفت کانال N با پکیج TO-3P، ولتاژ شکست حداقل 1000 V و کاربردهای مشخص در مدارهای درایو موتور، مبدل DC-DC، کلید قدرت و درایو سلونوئید قابل بررسی است. برای سفارش، تعداد موردنیاز را اعلام کنید و پیش از خرید، پارتنامبر و مشخصات فنی را نهایی بررسی کنید.
| Part Number | 2SK1205 |
|---|---|
| پکیج | TO-3P |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 1000 V, ID: 5 A |
