IRF353 یک ماسفت قدرت کانال N از نوع enhancement-mode است که توسط Fairchild Semiconductor تولید شده است. این قطعه برای کاربردهای سوئیچینگ با ولتاژ و سرعت بالا معرفی شده و انتخاب آن باید بر اساس پارت‌نامبر، سطح ولتاژ مدار، جریان موردنیاز و شرایط راه‌اندازی گیت انجام شود.
ولتاژ آستانه گیت این قطعه بین 2.0 تا 4.0 V است؛ این مقدار در شرایط آزمون مشخص شده و نباید به‌تنهایی به‌عنوان ولتاژ کامل روشن‌شدن ماسفت در مدار در نظر گرفته شود.
مهم‌ترین مشخصات الکتریکی این مدل در جدول زیر آمده است. مقادیر حداقل و حداکثر باید با همان شرایط آزمون تفسیر شوند.
| پارامتر | مقدار | شرایط آزمون |
|---|---|---|
| نوع کانال و عملکرد | کانال N، enhancement mode | ماسفت قدرت |
| ولتاژ شکست درین به سورس | حداقل 350 V | VGS = 0 V، ID = 250 µA |
| مقاومت روشن درین به سورس | حداکثر 0.4 Ω | VGS = 10 V، ID = 8.0 A |
| ترارسانایی مستقیم | حداقل 8.0 S | VDS = 10 V، ID = 8.0 A |
| ظرفیت ورودی | حداکثر 3000 pF | VDS = 25 V، VGS = 0 V، f = 1.0 MHz |
| بار کل گیت | حداکثر 120 nC | VGS = 10 V، ID = 16 A، VDD = 400 V |
مقاومت روشن حداکثر 0.4 Ω در شرایط اعلام‌شده، یکی از پارامترهای مهم برای بررسی تلفات هدایتی است. ظرفیت ورودی حداکثر 3000 pF و بار کل گیت حداکثر 120 nC هم هنگام انتخاب مدار راه‌انداز گیت و ارزیابی رفتار سوئیچینگ اهمیت دارند. ظرفیت خروجی این مدل حداکثر 600 pF است؛ این مقدار در VDS = 25 V، VGS = 0 V و فرکانس 1.0 MHz مشخص شده است.
ولتاژ شکست درین به سورس حداقل 350 V است. در مقابل، مقدار 350 V در مشخصات حداکثری نیز یک حد مجاز است و نباید به‌عنوان ولتاژ کاری پیشنهادی تلقی شود. ولتاژ گیت به سورس ±20 V، جریان درین پیوسته 13 A و جریان پالسی 52 A نیز فقط به‌عنوان حدود حداکثری اعلام شده‌اند.
این ماسفت برای کاربردهای سوئیچینگ ولتاژ بالا و سرعت بالا طراحی شده است. منابع تغذیه سوئیچینگ برخط، سامانه‌های UPS، کنترل موتورهای AC و DC و راه‌اندازی رله و سلونوئید از کاربردهای اعلام‌شده برای این خانواده هستند.
پیش از انتخاب، سطح ولتاژ، جریان مدار، شرایط گیت و نیازهای سوئیچینگ را با مشخصات قطعه مقایسه کنید. برای بررسی گزینه‌های این گروه میتوانید از بخش مشاهده ماسفت استفاده کنید.
برای استعلام قیمت و موجودی روز IRF353 با توکل الکترونیک تماس بگیرید. این قطعه با ضمانت اصالت کالا به‌صورت فروش تکی و تعدادی عرضه میشود و امکان خرید عمده و تأمین شرکتی نیز وجود دارد. برای سفارش‌های سازمانی، امکان دریافت پیش‌فاکتور فراهم است.
توکل الکترونیک امکان بررسی پارت‌نامبر قبل از سفارش را ارائه می‌کند. ارسال به سراسر کشور انجام میشود و امکان مراجعه حضوری به بازار جمهوری تهران نیز وجود دارد.
این ماسفت یک ماسفت قدرت کانال N و از نوع enhancement-mode است. کاربردهای اعلام‌شده آن شامل منابع تغذیه سوئیچینگ برخط، UPS، کنترل موتور و راه‌اندازی رله یا سلونوئید میشود.
350 V به‌عنوان حداکثر ریتینگ ولتاژ درین به سورس اعلام شده است. ولتاژ شکست درین به سورس نیز حداقل 350 V است و باید با توجه به شرایط آزمون مربوط به آن بررسی شود.
خیر. مقدار 13 A یک حد مجاز حداکثری برای جریان درین پیوسته است، نه تضمین جریان کاری در همه مدارها. جریان واقعی باید با شرایط مدار و طراحی حرارتی ارزیابی شود.
این مدل یک ماسفت قدرت کانال N با ولتاژ شکست حداقل 350 V، مقاومت روشن حداکثر 0.4 Ω و مشخصات مشخص برای ظرفیت‌ها و بار گیت است. برای سفارش، پارت‌نامبر و نیاز مدار خود را اعلام کنید تا قیمت و موجودی روز، شرایط فروش و امکان دریافت پیش‌فاکتور بررسی شود.
| Part Number | IRF353 |
|---|---|
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 350 V, ID: 13 A |

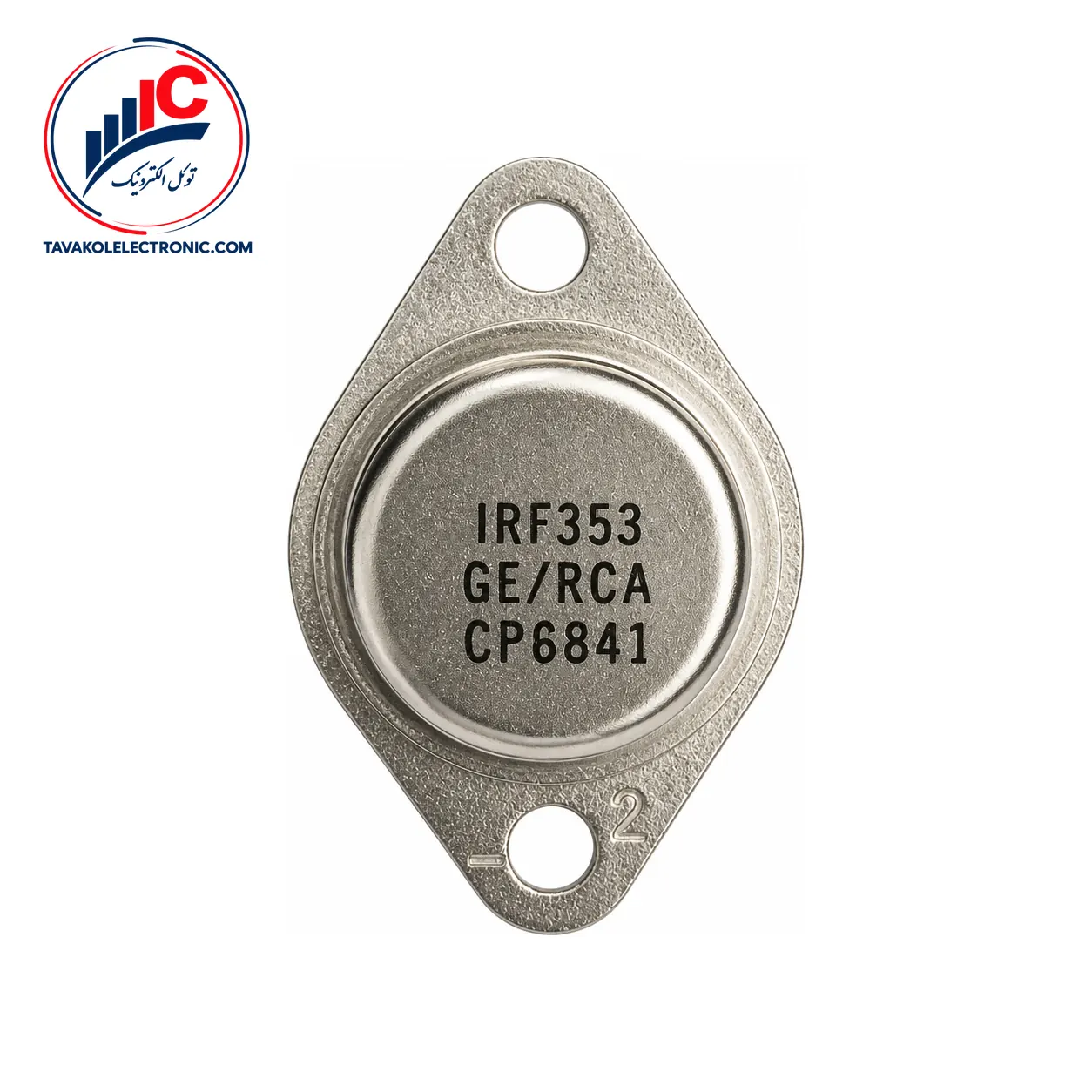

ماسفت IRF353
