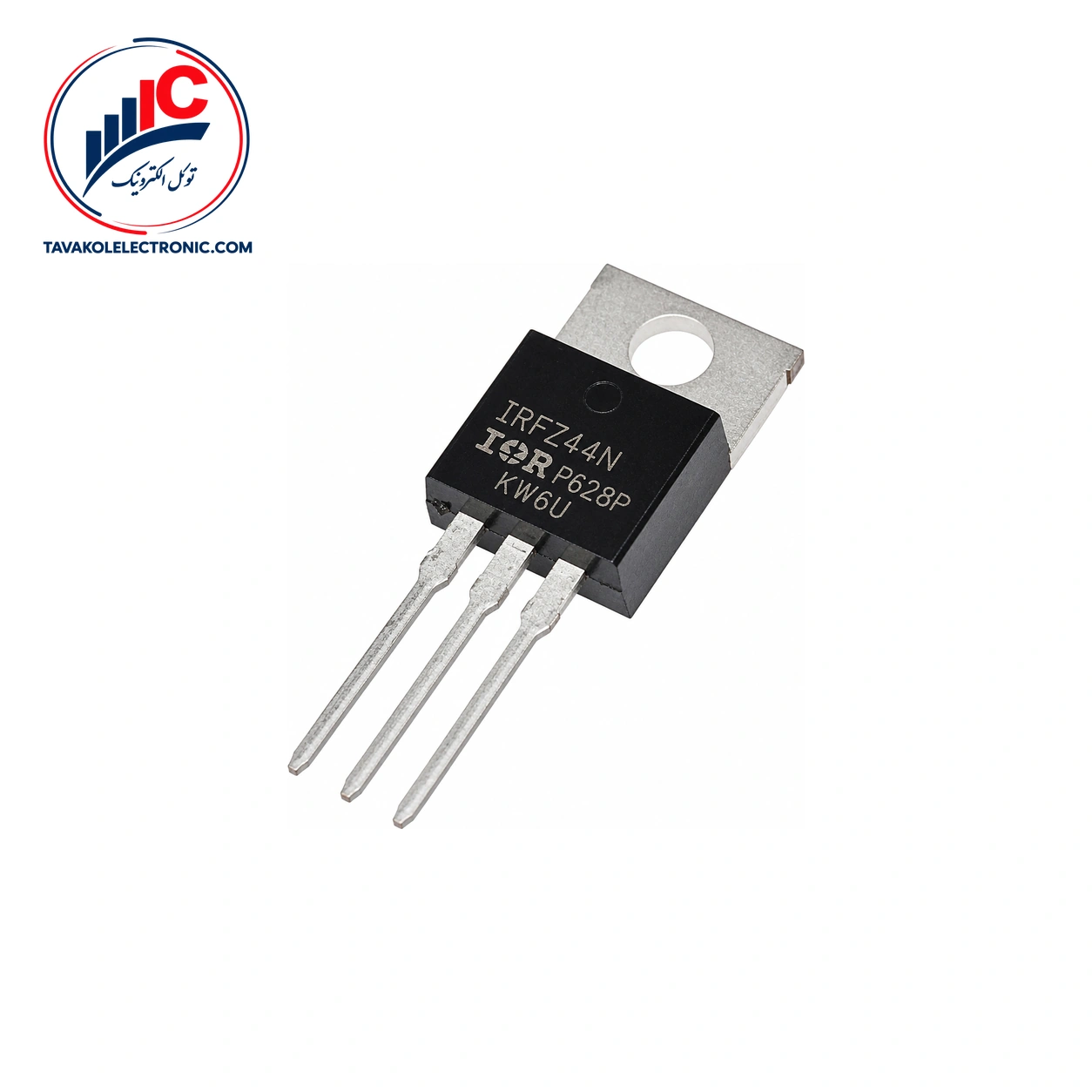

ماسفت IRFZ44N یک ترانزیستور MOSFET کانال N از برند INCHANGE است که در پکیج TO-220 عرضه میشود. این قطعه برای سوئیچینگ سریع در کاربردهای ولتاژ پایین طراحی شده و در منابع تغذیه، مبدل‌ها، کنترل موتور و مدارهای پل استفاده میشود.
برای انتخاب این ماسفت، تطبیق پارت‌نامبر، نوع کانال، پکیج و شرایط واقعی مدار اهمیت دارد. مقاومت روشن درین-سورس حداکثر 0.032 Ω است؛ این مقدار با VGS=10 V و ID=25 A، در TC=25°C مگر آنکه خلاف آن ذکر شود، مشخص شده است.
| مشخصه | مقدار |
|---|---|
| نوع کانال | N-channel |
| پکیج | TO-220 |
| ولتاژ شکست درین-سورس | حداقل 55 V |
| مقاومت روشن درین-سورس | حداکثر 0.032 Ω |
| ولتاژ آستانه گیت | 2 تا 4 V |
در پکیج TO-220، ترتیب پایه‌ها به این صورت است: پایه 1 Gate، پایه 2 Drain و پایه 3 Source.
ولتاژ شکست درین-سورس حداقل 55 V است. این مشخصه با VGS=0 و ID=0.25 mA در TC=25°C مگر آنکه خلاف آن ذکر شود، تعریف شده است. ولتاژ آستانه گیت در بازه 2 تا 4 V قرار دارد و با VDS=VGS و ID=0.25 mA اندازه‌گیری شده است؛ بنابراین نباید این مقدار را به‌تنهایی ولتاژ کامل روشن‌شدن قطعه در نظر گرفت.
مقاومت روشن حداکثر 0.032 Ω با VGS=10 V و ID=25 A اعلام شده است. هنگام مقایسه یا طراحی مدار، شرایط آزمون را همراه با مقدار مشخصه بررسی کنید.
مقادیر زیر حد مطلق هستند و نباید به‌عنوان شرایط عادی کارکرد پیوسته تفسیر شوند. ولتاژ درین-سورس حداکثر 55 V و ولتاژ پیوسته گیت-سورس ±20 V است. جریان پیوسته درین 49 A در TC=25°C و جریان پالسی تک‌پالس 160 A برای عرض پالس حداکثر 10 μs اعلام شده است.
حداکثر توان تلفاتی کل 94 W در TC=25°C و حداکثر دمای پیوند کاری 175°C است. مقاومت حرارتی پیوند به بدنه حداکثر 1.5°C/W و مقاومت حرارتی پیوند به محیط حداکثر 62°C/W اعلام شده است.
این ماسفت برای مدارهای سوئیچینگ سریع و ولتاژ پایین مناسب است و در منابع تغذیه، مبدل‌ها، کنترل موتور و مدارهای پل کاربرد دارد. کانال N و پکیج TO-220 باید با طراحی مدار و قطعه موردنیاز مطابقت داشته باشند.
برای انتخاب دقیق، ولتاژ گیت مدار را با شرایط مشخص‌شده برای مقاومت روشن مقایسه کنید. همچنین جریان، توان تلفاتی و دفع حرارت را بر اساس شرایط واقعی کار بسنجید. اعداد مربوط به ولتاژ، جریان و توان در بخش حد مطلق، مرزهای مجاز هستند و نباید بدون بررسی مدار به‌عنوان مقدار کاری معمول استفاده شوند.
اگر برای تعمیر یا مونتاژ مدار به خرید ماسفت نیاز دارید، پیش از ثبت سفارش پارت‌نامبر و پکیج را با قطعه موجود در مدار تطبیق دهید.
برای استعلام قیمت و موجودی روز IRFZ44N با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است. ارسال به سراسر کشور انجام میشود و فروشگاه در بازار جمهوری تهران نیز حضور فیزیکی دارد.
توکل الکترونیک بررسی پارت‌نامبر قبل از سفارش و ضمانت اصالت کالا را ارائه می‌دهد. هنگام درخواست، پارت‌نامبر، تعداد موردنیاز و در صورت لزوم نیاز به پیش‌فاکتور را اعلام کنید.
این قطعه یک ترانزیستور MOSFET کانال N با پکیج TO-220 است که برای سوئیچینگ سریع در کاربردهای ولتاژ پایین طراحی شده است.
پایه 1 Gate، پایه 2 Drain و پایه 3 Source است.
خیر. مقدار 49 A یک حد مطلق برای جریان پیوسته در TC=25°C است و نباید بدون بررسی دما، دفع حرارت و شرایط مدار به‌عنوان جریان کاری عادی در نظر گرفته شود.
IRFZ44N یک ماسفت کانال N با پکیج TO-220، مقاومت روشن حداکثر 0.032 Ω تحت شرایط مشخص و کاربردهای تعریف‌شده در منابع تغذیه، مبدل‌ها، کنترل موتور و مدارهای پل است. برای دریافت قیمت و موجودی، تعداد موردنیاز خود را به توکل الکترونیک اعلام کنید و پیش از سفارش، تطبیق پارت‌نامبر و شرایط مدار را انجام دهید.
| Part Number | IRFZ44N |
|---|---|
| پکیج | TO-262 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 55 V, ID: 49 A |
