ماسفت IRFR220N

ویژگی‌ها
Part NumberIRFR220N
پکیجDPAK
Channel TypeN-Channel
مشخصات فنیVDS: 200 V, ID: 5 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

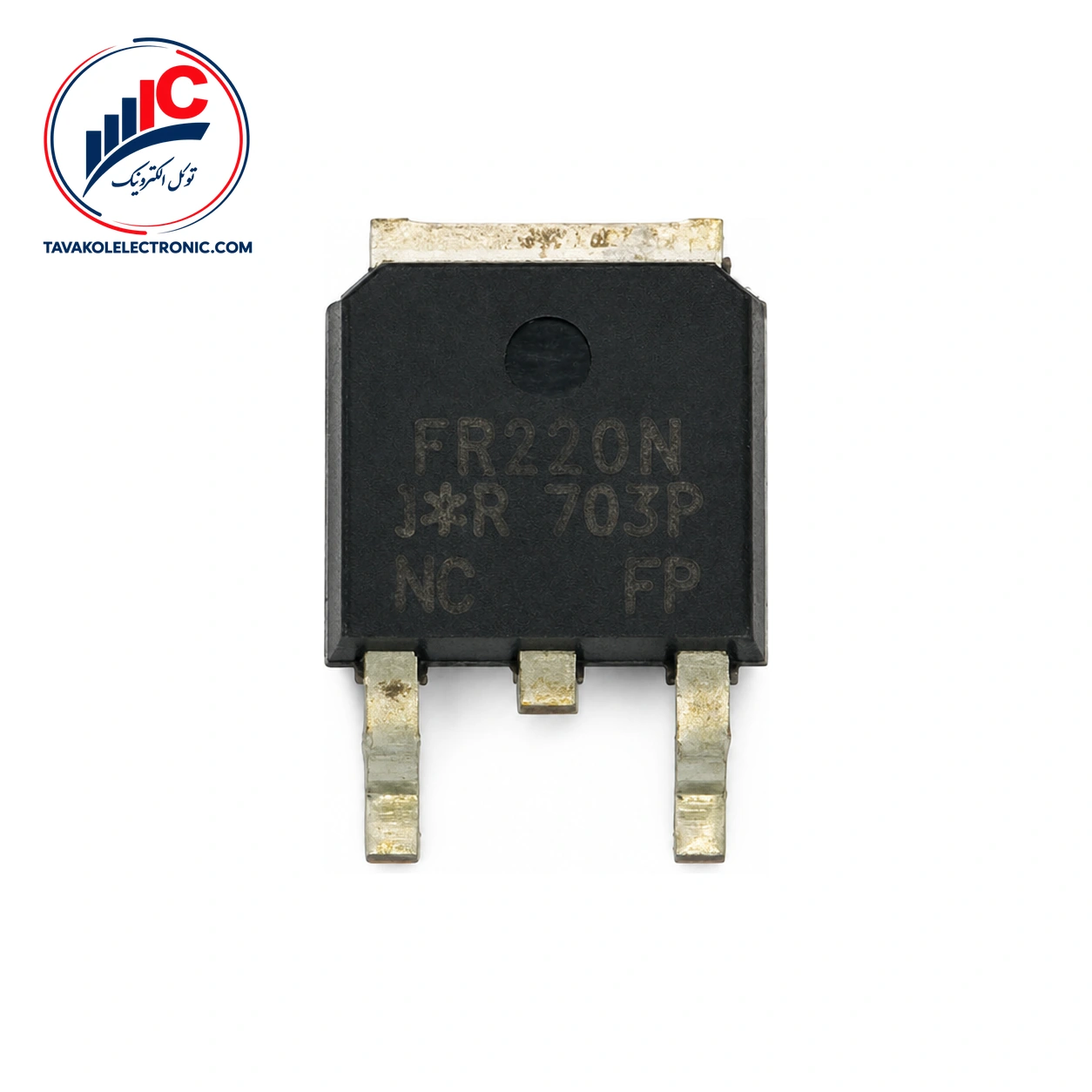

معرفی ماسفت IRFR220N

ماسفت IRFR220N یک ترانزیستور کانال N با حالت کاری Enhancement است که برای مبدل‌های DC-DC فرکانس بالا معرفی شده است. در انتخاب این قطعه، بررسی نوع کانال، ولتاژ شکست، مقاومت روشن و شرایط واقعی مدار اهمیت دارد.

ولتاژ شکست Drain-Source این قطعه حداقل 200 V است. مقاومت Drain-Source در حالت روشن حداکثر 600 mΩ اعلام شده و این مقدار در VGS برابر 10 V و ID برابر 2.9 A، در دمای 25°C مشخص شده است.

در انتخاب بین انواع ماسفت، توجه به نوع کانال و کاربرد قطعه اهمیت دارد. کاربرد مشخص‌شده برای IRFR220N، مبدل‌های DC-DC فرکانس بالا است؛ با این حال، تطبیق نهایی قطعه با شماتیک، ولتاژهای مدار و روش تحریک گیت باید پیش از سفارش انجام شود.


مشخصات فنی IRFR220N

پارامتر مقدار
نوع کانال N-channel
ولتاژ شکست Drain-Source حداقل 200 V؛ VGS=0 V و ID=250 μA
ولتاژ آستانه گیت 2 تا 4 V؛ ID=250 μA
مقاومت Drain-Source در حالت روشن حداکثر 600 mΩ؛ VGS=10 V و ID=2.9 A
نشتی Gate-Source حداکثر ±0.1 μA
کاربرد مبدل‌های DC-DC فرکانس بالا

پین‌های IRFR220N

طبق نقشه پایه‌ها، پایه 1 Gate، پایه 2 Drain و پایه 3 Source است. پیش از نصب، شماره پایه‌ها و جهت قرارگیری قطعه را با نقشه برد و مدار موردنظر تطبیق دهید.

حدود مطلق و شرایط انتخاب

ولتاژ Drain-Source حداکثر 200 V و ولتاژ Gate-Source حداکثر 20 V در جهت مثبت یا منفی، به‌عنوان حدود مطلق در دمای محیط 25°C اعلام شده‌اند. جریان پیوسته Drain برابر 5 A و جریان Drain تک‌پالس برابر 20 A نیز حد مطلق هستند. حداکثر دمای پیوند 175°C است.

ولتاژ آستانه گیت در بازه 2 تا 4 V، با شرط VDS=VGS و ID=250 μA در دمای 25°C مشخص شده است. همچنین جریان نشتی Gate-Source حداکثر ±0.1 μA و جریان نشتی Drain-Source حداکثر 25 μA است؛ مقدار اخیر با VDS برابر 200 V و VGS برابر صفر، در دمای 25°C تعیین شده است.


خرید و استعلام قیمت IRFR220N

برای اطلاع از قیمت و موجودی روز این ماسفت در توکل الکترونیک، می‌توانید پیش از ثبت سفارش استعلام بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است. در صورت نیاز، مشخصات پارت‌نامبر و نیاز خرید خود را اعلام کنید تا بررسی سفارش دقیق‌تر انجام شود.


سؤالات متداول درباره IRFR220N

IRFR220N چه نوع ماسفتی است؟

این قطعه یک ماسفت N-channel با حالت کاری Enhancement است و برای مبدل‌های DC-DC فرکانس بالا معرفی شده است.

مقاومت روشن IRFR220N چقدر است؟

حداکثر مقاومت Drain-Source در حالت روشن 600 mΩ است. این مقدار در VGS برابر 10 V، ID برابر 2.9 A و دمای 25°C مشخص شده است.

پایه‌های IRFR220N چگونه قرار گرفته‌اند؟

پایه 1 Gate، پایه 2 Drain و پایه 3 Source است. تطبیق شماره پایه‌ها با نقشه برد پیش از نصب توصیه می‌شود.


جمع‌بندی و ثبت سفارش

این ماسفت کانال N برای کاربردهای DC-DC فرکانس بالا مناسب است و مشخصاتی مانند ولتاژ شکست حداقل 200 V و مقاومت روشن حداکثر 600 mΩ دارد. برای ثبت سفارش، ابتدا پارت‌نامبر و شرایط مدار را بررسی کنید و سپس برای استعلام قیمت، موجودی و شرایط فروش با توکل الکترونیک تماس بگیرید.

توضیحات تکمیلی

Part Number

IRFR220N

پکیج

DPAK

Channel Type

N-Channel

مشخصات فنی

VDS: 200 V, ID: 5 A
