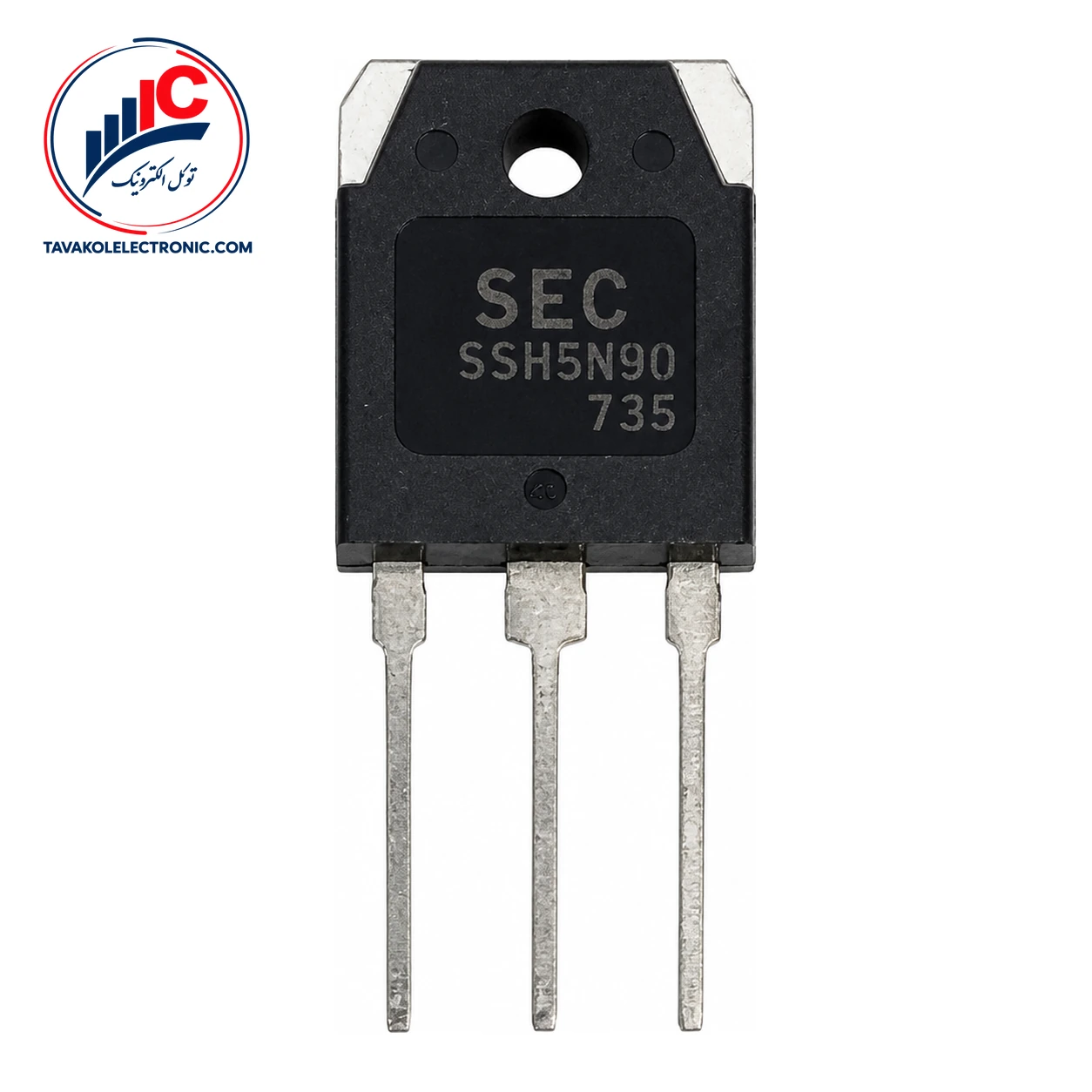

ماسفت SSH5N90

ویژگی‌ها
Part NumberSSH5N90
پکیجTO-3P
Channel TypeN-Channel
مشخصات فنیVDS: 900 V
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت SSH5N90

ماسفت SSH5N90 یک ماسفت توان کانال N از خانواده محصولات Samsung semiconductor است و در پکیج TO-3P عرضه می‌شود. در انتخاب این قطعه، نوع کانال، آرایش پایه‌ها، ولتاژ درین-سورس، شرایط تحریک گیت و مقاومت روشن اهمیت دارد.

ولتاژ شکست درین-سورس حداقل 900 V است و این مقدار با VGS=0 V و ID=250 μA اندازه‌گیری شده است. عدد 900 Vdc هم در مشخصات حدود مطلق قرار می‌گیرد و باید متناسب با شرایط مدار و حاشیه اطمینان بررسی شود.


مشخصات فنی SSH5N90

ساختار و پکیج SSH5N90

این قطعه یک ماسفت توان N-channel با پکیج TO-3P است. ترتیب پایه‌ها در این پکیج به‌صورت پایه 1 گیت، پایه 2 درین و پایه 3 سورس اعلام شده است.

مشخصه مقدار
نوع کانال N-channel power MOSFET
پکیج TO-3P
ولتاژ شکست درین-سورس حداقل 900 V؛ با VGS=0 V و ID=250 μA
آستانه گیت-سورس 2.0 تا 4.5 V؛ با VDS=VGS و ID=250 μA
مقاومت روشن typ. 1.7 Ω، max. 2.5 Ω؛ با VGS=10 V و ID=2.5 A
ترارسانایی مستقیم حداقل 3.5 S؛ با VDS=15 V و ID=2.5 A

مقاومت روشن در شرایط VGS=10 V و ID=2.5 A، مقدار typical برابر 1.7 Ω و مقدار حداکثر 2.5 Ω است. ولتاژ آستانه گیت-سورس نیز بین 2.0 تا 4.5 V و با شرایط VDS=VGS و ID=250 μA مشخص شده است.


پارامترهای سوئیچینگ و انتخاب

ظرفیت‌ها و زمان‌های پاسخ

ظرفیت ورودی 1700 pF، ظرفیت خروجی 140 pF و ظرفیت انتقال معکوس 60 pF به‌صورت typical اعلام شده‌اند. هر سه مقدار با VGS=0 V، VDS=25 V و فرکانس 1 MHz اندازه‌گیری شده‌اند.

زمان تأخیر روشن‌شدن typical برابر 40 ns و زمان خیز typical برابر 90 ns است. شرایط اندازه‌گیری این دو پارامتر شامل VDD=0.5 BVDS، جریان ID=5.0 A و امپدانس ZO=9.1 Ω بوده است.

جریان پیوسته در بخش حدود مطلق، 5.0 Adc در دمای بدنه TC=25°C و 3.5 Adc در TC=100°C اعلام شده است. بازه دمای اتصال کاری و نگهداری نیز −55°C تا +150°C است.


قیمت و خرید SSH5N90

برای استعلام قیمت و موجودی روز SSH5N90 با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است. این قطعه با ضمانت اصالت کالا عرضه می‌شود و ارسال به سراسر کشور انجام می‌گیرد.

پیش از ثبت سفارش، پارت‌نامبر و پکیج TO-3P را با نیاز مدار خود تطبیق دهید. برای شروع استعلام، عبارت خرید ماسفت را در درخواست خود ذکر کنید.


سؤالات متداول درباره SSH5N90

SSH5N90 چه نوع ماسفتی است؟

این مدل یک ماسفت توان با کانال N است و در پکیج TO-3P عرضه می‌شود.

ترتیب پایه‌های پکیج TO-3P چگونه است؟

پایه 1 گیت، پایه 2 درین و پایه 3 سورس است.

آیا 900 V نقطه کار عادی قطعه است؟

خیر. مقدار 900 Vdc در بخش حدود مطلق ولتاژ درین-سورس قرار دارد و باید فقط به‌عنوان حد مجاز بررسی شود.


جمع‌بندی و سفارش SSH5N90

SSH5N90 یک ماسفت توان N-channel با پکیج TO-3P، ولتاژ شکست درین-سورس حداقل 900 V، مقاومت روشن typ. 1.7 Ω در شرایط مشخص و پارامترهای ظرفیت و سوئیچینگ اندازه‌گیری‌شده است. برای سفارش، پارت‌نامبر، تعداد موردنیاز و مشخصات پکیج را اعلام کنید تا قیمت، موجودی و امکان تأمین بررسی شود. امکان حضور فیزیکی در بازار جمهوری تهران و ارسال به سراسر کشور وجود دارد.

توضیحات تکمیلی

Part Number

SSH5N90

پکیج

TO-3P

Channel Type

N-Channel

مشخصات فنی

VDS: 900 V
