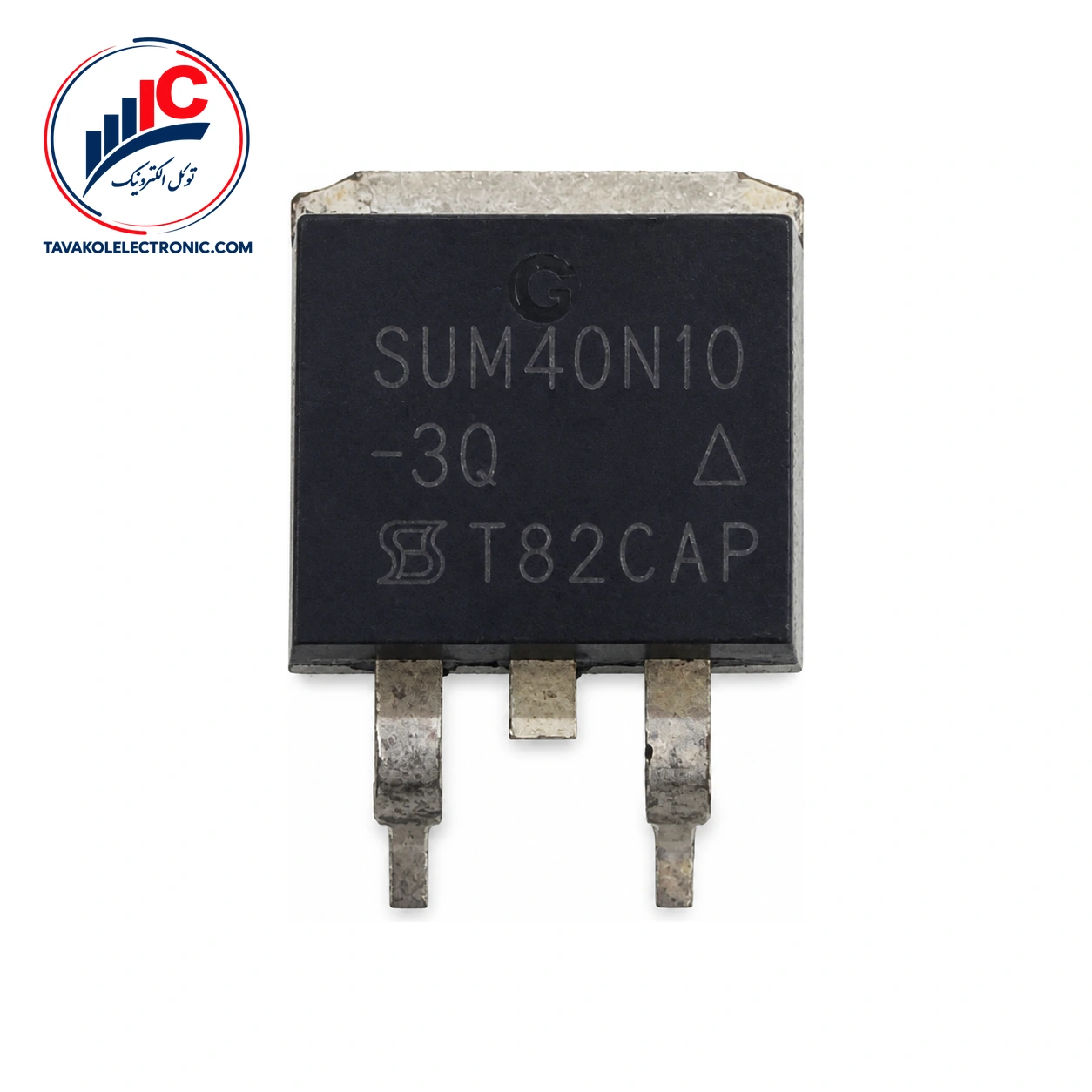

ماسفت SUM40N10-30 از Vishay / Siliconix، یک ماسفت کانال N با پکیج TO-263 است. این قطعه برای کاربردهای خودرویی، درایو موتور و مدارهای سوئیچ معرفی شده و میتواند در مرحله انتخاب قطعات این نوع طراحیها بررسی شود.
در انتخاب این ماسفت، تطبیق دقیق پارتنامبر، نوع کانال و پکیج اهمیت دارد. پکیج TO-263 باید با فضای نصب، طراحی برد و روش مدیریت حرارت در مدار شما هماهنگ باشد.
حداقل ولتاژ شکست درین-سورس این قطعه 100 V است. این مشخصه در شرایط VDS = 0 V و ID = 250 µA اعلام شده و باید هنگام مقایسه با قطعات دیگر، همراه با شرایط آزمون در نظر گرفته شود.
مقاومت روشنبودن درین-سورس در آزمون پالسی، با VGS برابر 10 V و ID برابر 15 A، مقدار معمولی 0.024 Ω و مقدار حداکثری 0.030 Ω دارد. در VGS برابر 6 V و ID برابر 10 A نیز مقدار حداکثری این مقاومت 0.034 Ω است. بنابراین مقایسه مقدار مقاومت روشنبودن بدون توجه به ولتاژ گیت و جریان درین، نتیجه دقیقی ارائه نمیکند.
| پارامتر | مقدار |
|---|---|
| نوع کانال | N-channel |
| پکیج | TO-263 |
| حداقل ولتاژ شکست درین-سورس | 100 V، با شرایط مشخصشده |
| مقاومت روشنبودن | 0.024 Ω typ در VGS=10 V و ID=15 A |
| دمای اتصال و نگهداری | −55 تا 175 °C |
| بار کل گیت | 35 nC typ، 60 nC max |
دمای اتصال کاری و دمای نگهداری قطعه در بازه −55 تا 175 °C مشخص شده است. ولتاژ آستانه گیت نیز از حداقل 2 V تا حداکثر 4 V، در شرایط VDS = VGS و ID = 250 µA، اعلام شده است. این بازه بهتنهایی نشاندهنده شرایط کامل روشنشدن ماسفت نیست و باید در کنار شرایط تحریک گیت بررسی شود.
بار کل گیت 35 nC بهصورت معمولی و 60 nC بهصورت حداکثری است. مقاومت حرارتی اتصال به بدنه نیز حداکثر 1.4 °C/W اعلام شده است؛ بنابراین شرایط نصب و انتقال حرارت در ارزیابی مدار اهمیت دارد.
این قطعه برای کاربردهای خودرویی، درایو موتور و مدارهای سوئیچ معرفی شده است. کانال N، مقدار مقاومت روشنبودن، بار گیت و پکیج، از مواردی هستند که در بررسی اولیه مدار باید کنار هم قرار گیرند.
جریان پیوسته 40 A در دمای بدنه 25 °C و دمای اتصال 175 °C، جریان پیوسته 23 A در دمای بدنه 125 °C و جریان پالسی 75 A، همگی مقدار نامی مطلق هستند. این اعداد بهتنهایی جریان کار عادی مدار را تعیین نمیکنند و استفاده عملی از قطعه باید با توجه به شرایط واقعی مدار، تحریک گیت و وضعیت حرارتی انجام شود.
برای استعلام قیمت و موجودی روز SUM40N10-30 با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیشفاکتور فراهم است. این قطعه با ضمانت اصالت کالا عرضه میشود و ارسال به سراسر کشور امکانپذیر است.
پیش از ثبت سفارش، پارتنامبر SUM40N10-30، نوع کانال N و پکیج TO-263 را با نیاز مدار خود تطبیق دهید. بررسی پارتنامبر قبل از سفارش به انتخاب دقیقتر کمک میکند. برای خرید ماسفت و دریافت اطلاعات موجودی میتوانید از کارشناسان فروش توکل الکترونیک راهنمایی بگیرید.
SUM40N10-30 یک ماسفت کانال N است.
این قطعه در پکیج TO-263 عرضه میشود. پیش از سفارش، سازگاری این پکیج با طراحی برد و روش نصب خود را بررسی کنید.
خیر. مقدار 40 A یک رتبه نامی مطلق برای جریان پیوسته در شرایط مشخصشده، شامل دمای بدنه 25 °C و دمای اتصال 175 °C است. استفاده عملی باید بر اساس شرایط حرارتی و مدار تعیین شود.
SUM40N10-30 یک ماسفت کانال N با پکیج TO-263 و کاربردهای اعلامشده در سامانههای خودرویی و درایو موتور است. ولتاژ شکست، مقاومت روشنبودن، بار گیت، محدوده دمایی و شرایط نامی جریان از مهمترین موارد برای بررسی پیش از انتخاب هستند.
برای استعلام قیمت، موجودی و ثبت سفارش با توکل الکترونیک در ارتباط باشید. امکان خرید تکی و تعدادی، تأمین شرکتی، دریافت پیشفاکتور و مراجعه حضوری در بازار جمهوری تهران وجود دارد.
| Part Number | SUM40N10-30 |
|---|---|
| پکیج | TO-263 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 100 V, ID: 40 A |
