آی سی TBA720A

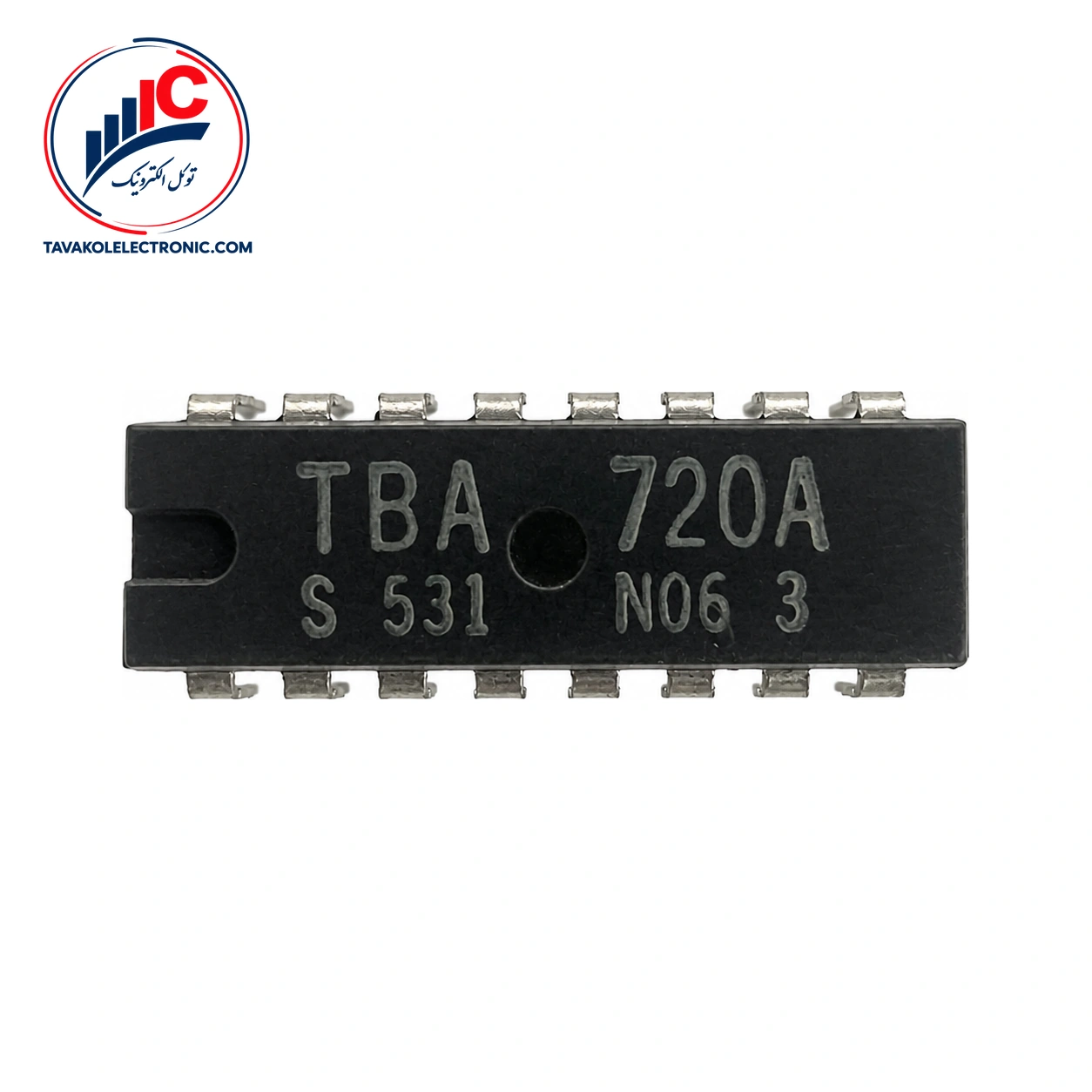

آی سی TBA720A ساخت Philips، یک مدار line oscillator و reactance stage برای گیرنده‌های تلویزیون رنگی و سیاه‌وسفید است. این قطعه برای مدارهایی به‌کار می‌رود که بخش نوسان‌ساز خط و طبقه راکتانس در آن‌ها مهم است. پکیج آن 16-lead DIL پلاستیکی با designation نوع SOT-38 است.

مشخصات فنی TBA720A

شرایط تغذیه و کنترل TBA720A

ولتاژ شروع در داده‌های مرجع سریع، 8 تا 12 V اعلام شده است. برای رسیدن به فرکانس نامی، ولتاژ کنترل DC روی پایه‌های 1 و 3 باید در محدوده 2.4 تا 5.3 V قرار داشته باشد.

جریان تغذیه در دمای محیط 25 درجه سانتی‌گراد و با V11-16 برابر 12 V، مقدار معمول 10.5 mA دارد و بازه مشخص‌شده آن 7.5 تا 13.5 mA است.

عملکرد و نکات انتخاب TBA720A

در خروجی پایه 5، ولتاژ بدون بار به‌صورت معمول 8 V پیک‌توپیک است. جریان خروجی همین پایه در شرایط مشخص‌شده، یعنی دمای محیط 25 درجه سانتی‌گراد و V11-16 برابر 12 V، کمتر از 60 mA اعلام شده است. زمان خیز لبه ابتدایی پالس خروجی در این پایه نیز مقدار معمول 200 ns دارد.

چرخه کاری خروجی بدون تنظیم، مقدار معمول 40 درصد و بازه مشخص‌شده 35 تا 45 درصد است. در حالت دارای تنظیم، چرخه کاری در محدوده 20 تا 60 درصد قرار می‌گیرد. حساسیت معمول طبقه راکتانس 2 kHz/V است و برای بررسی رابطه ولتاژ کنترل با تغییر فرکانس، معیار مهمی به شمار می‌آید.

سه مقدار زیر در گروه Absolute Maximum Ratings قرار دارند و نباید به‌عنوان شرایط عادی کارکرد پیوسته در نظر گرفته شوند: ولتاژ حداکثری بین پایه‌های 11 و 16 برابر 16 V، جریان حداکثری خروجی پایه 5 برابر 60 mA و محدوده دمای محیط 0 تا +60 °C.

قیمت و خرید TBA720A از توکل الکترونیک

برای خرید آی سی، تعداد موردنیاز و شرایط تأمین خود را با فروشگاه در میان بگذارید. توکل الکترونیک امکان ارسال به سراسر کشور، ضمانت اصالت کالا و حضور فیزیکی در بازار جمهوری تهران را دارد.

جمع‌بندی و سفارش TBA720A

این آی سی Philips برای نوسان‌ساز خط و طبقه راکتانس گیرنده‌های تلویزیون رنگی و سیاه‌وسفید در نظر گرفته شده است. پکیج 16-lead DIL پلاستیکی، ولتاژ تغذیه معمول 12 V، بازه تغذیه 10 تا 13 V، ورودی کنترل پایه‌های 1 و 3 و مشخصات خروجی پایه 5، مهم‌ترین معیارهای تطبیق با مدار هستند.

برای سفارش، پارت‌نامبر، تعداد موردنیاز و اطلاعات شرایط تأمین را ارسال کنید. پیش از پرداخت، شماره فنی را با قطعه یا مستندات مدار تطبیق دهید.

سؤالات متداول درباره TBA720A

این قطعه در چه مدارهایی استفاده می‌شود؟

برای عملکرد line oscillator و reactance stage در گیرنده‌های تلویزیون رنگی و سیاه‌وسفید تعریف شده است.

پکیج این آی سی چیست؟

پکیج آن 16-lead DIL پلاستیکی با designation نوع SOT-38 است.

ولتاژ تغذیه معمول چقدر است؟

ولتاژ تغذیه معمول 12 V و بازه تغذیه مشخص‌شده 10 تا 13 V است. ولتاژ 16 V بین پایه‌های 11 و 16، حد Absolute Maximum است.
