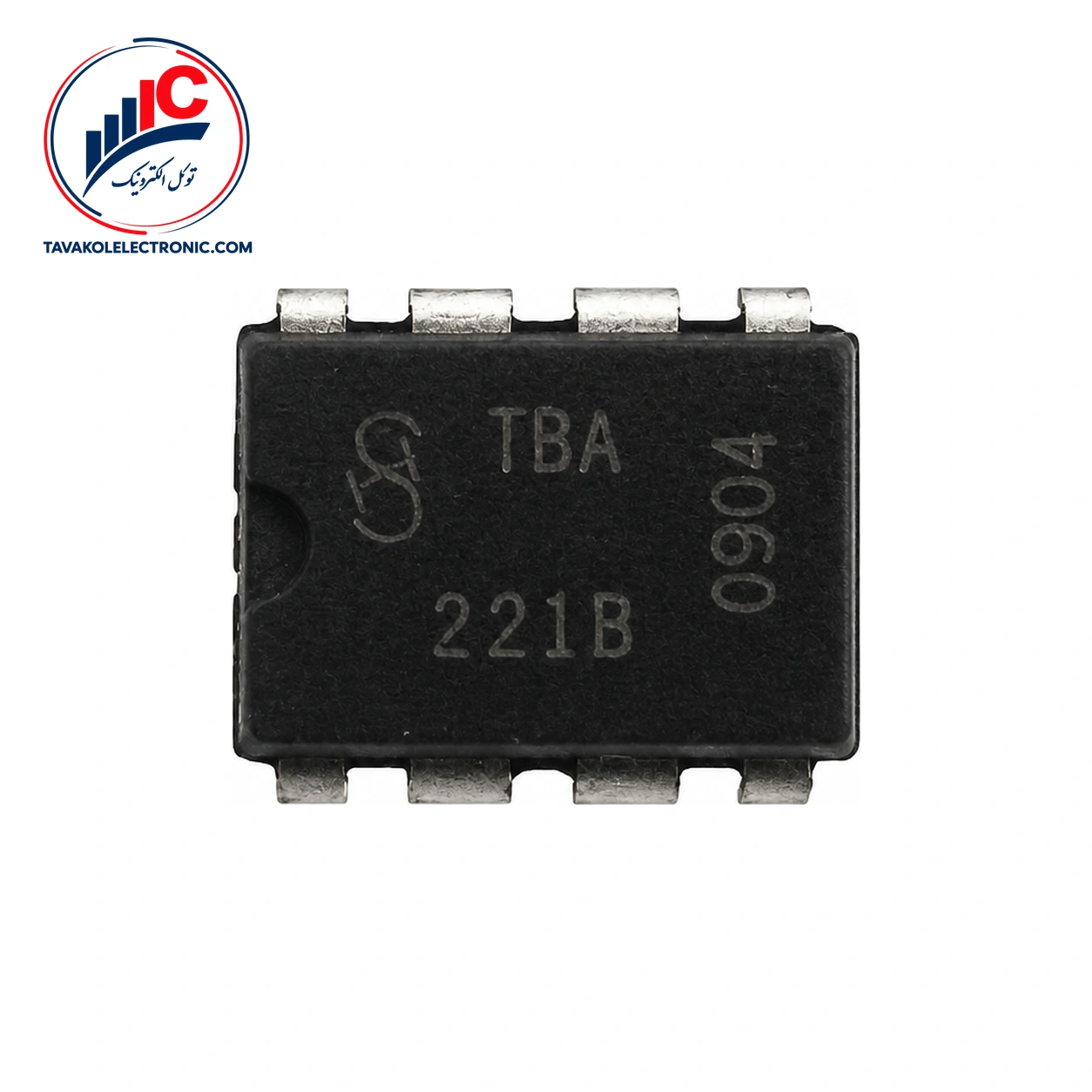

آی سی TBA221B از محصولات Infineon Technologies است و بهعنوان یک تقویتکننده عملیاتی تککاناله عرضه میشود. این قطعه در پکیج پایهدار P-DIP-8 ارائه شده و برای مدارهایی که به یک آپامپ مستقل نیاز دارند، گزینهای کاربردی است.
این آپامپ برای کاربردهای تقویتکننده و مقایسهگر مشخص شده است. ورودی آن از نوع NPN است و چینش پایهها، دسترسی به ورودی معکوسکننده، ورودی غیرمعکوسکننده، خروجی و پایههای تغذیه را در یک پکیج هشتپایه فراهم میکند. همچنین مدارهای این خانواده در برابر اتصال کوتاه به +VS و −VS مقاوم توصیف شدهاند.
TBA221B را میتوان در طراحیهایی در نظر گرفت که در آنها از آپامپ برای تقویت سیگنال یا مقایسه دو سطح استفاده میشود. انتخاب نهایی بهتر است بر اساس ولتاژ تغذیه، محدوده دمای کاری، شرایط بار و مشخصات موردنیاز مدار انجام شود.
محدوده ولتاژ تغذیه کاری گروه TBA 221/TBB 741 برابر ±4 تا ±18 ولت است. محدوده دمای محیط کاری همین گروه نیز 0 تا 70 درجه سانتیگراد اعلام شده است. مقدار جریان تغذیه در VS = ±15 V و TA = 25 °C، برابر 1.7 میلیآمپر بهصورت معمول و 2.8 میلیآمپر بهصورت حداکثری است.
| مشخصه | مقدار |
|---|---|
| نوع قطعه | آپامپ عملیاتی تککاناله |
| نوع ورودی | NPN |
| پکیج | P-DIP-8 |
| ولتاژ تغذیه کاری | ±4 تا ±18 V |
| دمای محیط کاری | 0 تا 70 °C |
| نرخ تغییر خروجی | 0.5 V/µs معمولی |
در شرایط VS = ±15 V و TA = 25 °C، مقاومت ورودی حداقل 300 کیلواهم و مقدار معمول آن 2000 کیلواهم است. مقاومت خروجی نیز 75 اهم بهصورت معمول اعلام شده است. بهره ولتاژ حلقهباز حداقل 86 dB و معمولاً 100 dB، و نسبت حذف مد مشترک حداقل 70 dB و معمولاً 90 dB است. نرخ تغییر خروجی در همین شرایط و با RL ≤ 2 kΩ، مقدار معمول 0.5 V/µs دارد.
| پایه | عملکرد |
|---|---|
| 1 | جبرانسازی آفست |
| 2 | ورودی معکوسکننده |
| 3 | ورودی غیرمعکوسکننده |
| 4 | تغذیه منفی −VS |
| 5 | جبرانسازی آفست |
| 6 | خروجی |
| 7 | تغذیه مثبت +VS |
| 8 | بدون اتصال NC |
برای تغذیه و اتصال پایهها، نقشه مدار خود را با همین ترتیب پایه در نمای بالا تطبیق دهید. مقدار ±18 V برای گروه TBA 221/TBB 741 یک حد مطلق است و نباید بهعنوان ولتاژ کاری عادی در نظر گرفته شود.
برای دریافت قیمت آی سی، موجودی روز و شرایط فروش تکی یا تعدادی، با توکل الکترونیک تماس بگیرید. امکان خرید عمده و تأمین شرکتی و همچنین دریافت پیشفاکتور وجود دارد. این قطعه با ضمانت اصالت کالا عرضه میشود و ارسال به سراسر کشور انجام میگیرد.
پیش از ثبت سفارش، پارتنامبر این IC و پکیج P-DIP-8 را با نیاز مدار خود تطبیق دهید. کارشناسان فروش توکل الکترونیک میتوانند برای بررسی پارتنامبر قبل از سفارش راهنمایی کنند. این مجموعه در بازار جمهوری تهران نیز حضور فیزیکی دارد.
این قطعه یک تقویتکننده عملیاتی تککاناله با ورودی NPN است که برای کاربردهای تقویتکننده و مقایسهگر مشخص شده و در پکیج P-DIP-8 قرار دارد.
محدوده تغذیه کاری اعلامشده برای گروه TBA 221/TBB 741 برابر ±4 تا ±18 ولت است. مقدار ±18 ولت بهعنوان حد مطلق مطرح میشود و نباید جایگزین محدوده کاری طراحی شود.
در نمای بالا، پایه 8 بدون اتصال یا NC نشان داده شده است. پایههای 4 و 7 بهترتیب برای تغذیه منفی و مثبت هستند و پایه 6 خروجی را تشکیل میدهد.
این IC یک آپامپ تککاناله Infineon با ورودی NPN، پکیج P-DIP-8 و قابلیت استفاده در مدارهای تقویتکننده و مقایسهگر است. پیش از خرید، شرایط تغذیه، دمای کاری، بار خروجی و ترتیب پایهها را با طراحی خود مقایسه کنید. برای استعلام موجودی و ثبت سفارش، با توکل الکترونیک در ارتباط باشید.
| Part Number | TBA221B |
|---|---|
| پکیج | P-DIP-8 |
