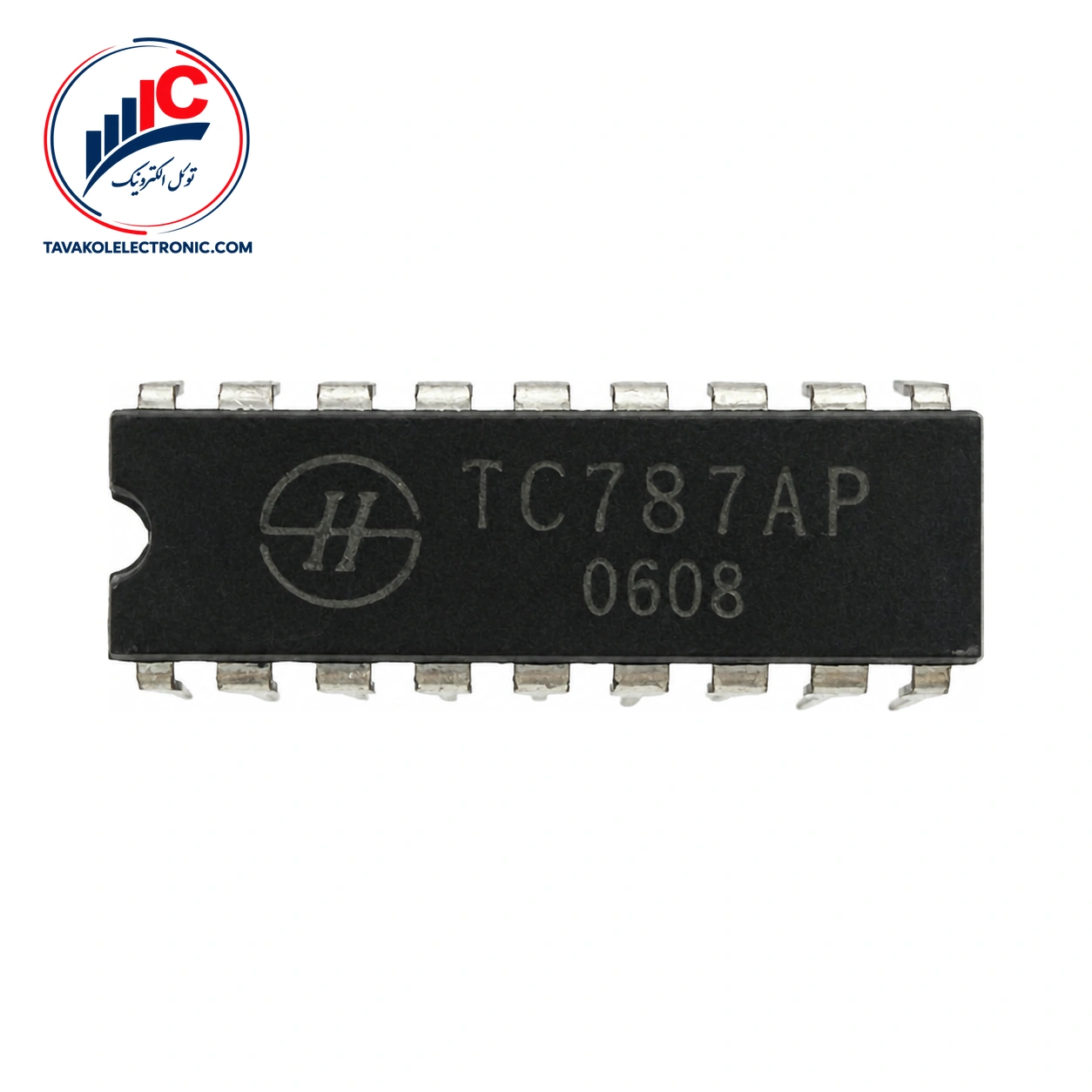

معرفی TC787AP و عملکرد آن

TC787AP یک آی سی کنترل فاز سه‌فاز برای تولید سیگنال‌های تریگر با شیفت فاز است. این قطعه در مدارهای تریگر فاز-شیفت تریستورهای سه‌فاز و مدارهای مدولاسیون پهنای پالس ترانزیستوری سه‌فاز به کار می‌رود و برای سیستم‌های الکترونیک قدرت و کنترل موتور سه‌فاز با ساختارهای تمام‌کنترل، نیمه‌کنترل و عبور از صفر طراحی شده است.

این قطعه می‌تواند به‌صورت تک‌منبع یا دو‌منبع کار کند. در حالت تک‌منبع، بازه ولتاژ تغذیه در بخش ویژگی‌ها 8 تا 15 ولت اعلام شده و در شرایط کاری پیشنهادی VDD نیز 8 تا 18 ولت ذکر شده است.

مشخصات فنی TC787AP

پهنای پالس خروجی از طریق خازن خارجی Cx تنظیم می‌شود. با خازن 1000 pF، پهنای پالس مدوله‌شده حدود 100 µs خواهد بود. فرکانس پیشنهادی سیگنال هم‌زمان‌سازی نیز 10 تا 1000 Hz است.

پارامتر	مقدار یا وضعیت
عملکرد	کنترل فاز سه‌فاز و تولید پالس تریگر
تغذیه پیشنهادی VDD	8 تا 18 V
زاویه کنترل فاز	0 تا 180°
فرکانس سیگنال هم‌زمان‌سازی	10 تا 1000 Hz
پهنای پالس با Cx=1000 pF	تقریباً 100 µs
پکیج	پلاستیکی استاندارد 18 پایه

مدهای خروجی و ورودی‌های کنترلی TC787AP

پایه 6 به‌عنوان ورودی کنترل Pc، مد خروجی را تعیین می‌کند. در سطح بالای VH، قطعه در حالت تمام‌کنترل کار کرده و پالس‌های تریگر دوتایی ایجاد می‌کند. در سطح پایین VL، حالت نیمه‌کنترل فعال است و پالس‌های تریگر تکی ارائه می‌شوند.

برای مهار پالس‌ها در شرایط اضافه‌جریان یا اضافه‌ولتاژ، می‌توان پایه 5 را به سطح بالای VH برد تا خروجی پالس‌ها متوقف شود.

شرایط کاری و محدوده دما

دمای کاری اعلام‌شده برای کلاس III برابر با 55- تا 125 درجه سانتی‌گراد و برای کلاس II برابر با 40- تا 85 درجه سانتی‌گراد است. بهترین محدوده کاری نیز 25- تا 85 درجه سانتی‌گراد ذکر شده است. جریان استاتیک در VDD برابر 10 ولت، مقدار معمول 1.5 mA و حداکثر 4 mA است؛ در VDD برابر 15 ولت، این مقادیر به‌ترتیب 2 mA معمول و 6 mA حداکثر هستند.

سطح خروجی پایین VOL حداکثر 0.05 V است. سطح خروجی بالا VOH در VDD=10 V حداقل 9 V و در VDD=15 V حداقل 14 V اعلام شده است. برای ورودی‌های کنترلی نیز VIL حداکثر 2 V یا 3 V و VIH حداقل 8 V یا 12 V، متناسب با ولتاژ تغذیه، در نظر گرفته می‌شود.

قیمت و سفارش TC787AP از توکل الکترونیک

برای خرید TC787AP، استعلام قیمت و موجودی روز، ثبت سفارش یا دریافت پیش‌فاکتور با توکل الکترونیک در ارتباط باشید. ضمانت اصالت کالا مطابق شرایط فروشگاه ارائه می‌شود.

سؤالات متداول درباره TC787AP

TC787AP در چه مدارهایی استفاده می‌شود؟

این قطعه برای مدارهای تریگر فاز‌شیفت تریستورهای سه‌فاز و مدارهای PWM ترانزیستوری سه‌فاز کاربرد دارد و در سیستم‌های تمام‌کنترل، نیمه‌کنترل و عبور از صفر الکترونیک قدرت و کنترل موتور استفاده می‌شود.

زاویه کنترل فاز و پهنای پالس چگونه تنظیم می‌شوند؟

زاویه پالس تریگر سه‌فاز به‌صورت پیوسته از 0 تا 180 درجه تغییر می‌کند. پهنای پالس مدوله‌شده نیز با خازن خارجی Cx تنظیم می‌شود؛ مقدار تقریبی 100 µs با خازن 1000 pF به دست می‌آید.

جمع‌بندی و ثبت سفارش

TC787AP برای طراحی مدارهای کنترل فاز سه‌فاز، با امکان تغذیه تک‌منبع یا دو‌منبع، کنترل زاویه 0 تا 180 درجه، انتخاب مد تمام‌کنترل یا نیمه‌کنترل و ورودی مهار پالس، گزینه‌ای کاربردی است. پیش از ثبت سفارش، ولتاژ تغذیه، فرکانس هم‌زمان‌سازی، محدوده دمایی و پکیج 18 پایه را با طراحی خود مقایسه کنید. برای خرید آی سی و استعلام موجودی، مشخصات پارت‌نامبر را برای کارشناسان توکل الکترونیک ارسال کنید.
