در این IC دو مسیر مستقل برای IF صدای FM در یک آی سی قرار گرفته است. هر بخش شامل یک تقویتکننده محدودکننده متقارن هشتمرحلهای، دمدولاتور همزمان و پیشتقویتکننده AF با خروجی کمامپدانس است. این ترکیب، عملکردهای اصلی تقویت، دمدولاسیون و پیشتقویت سیگنال صوتی را در هر بخش فراهم میکند.
وجود دو بخش جداگانه، این مدل را برای مدارهایی قابل بررسی میکند که به دو مسیر FM sound IF نیاز دارند. در کاربردهای تلویزیون استریو یا گیرندههای چنداستاندارد، تطبیق دقیق پارتنامبر، مدار و شرایط کاری پیش از سفارش اهمیت دارد.
– تقویتکننده IF صدای FM دوگانه – دو بخش مستقل FM sound IF – تقویتکننده محدودکننده هشتمرحلهای در هر بخش – دمدولاتور همزمان و پیشتقویتکننده AF در هر مسیر – خروجی AF با امپدانس پایین – پکیج P-DIP-16
محدوده ولتاژ تغذیه کاری این آی سی از 10.5 تا 15.75 ولت است. محدوده دمای محیط کاری 0 تا 70 درجه سانتیگراد و محدوده فرکانس کاری 0.1 تا 12 مگاهرتز اعلام شده است. این سه مقدار، معیارهای مهمی برای بررسی اولیه مدار و انتخاب قطعه هستند.
| پارامتر | مقدار | شرایط یا توضیح |
|---|---|---|
| نوع قطعه | آی سی بایپولار | تقویتکننده IF صدای FM دوگانه |
| پکیج | P-DIP-16 | پکیج قطعه |
| ولتاژ تغذیه کاری | 10.5 تا 15.75 V | محدوده کاری |
| فرکانس کاری | 0.1 تا 12 MHz | محدوده کاری |
| دمای محیط کاری | 0 تا 70 °C | محدوده کاری |
| مصرف جریان | حداقل 25، معمولاً 35، حداکثر 42 mA | VS = 12 V و TA = 25 °C |
مصرف جریان TBA229-5 در شرایط VS = 12 V و TA = 25 °C، حداقل 25، مقدار معمول 35 و حداکثر 42 میلیآمپر است. امپدانس ورودی IF در پایههای 11 و 14 مقدار معمول 800 اهم دارد. ولتاژ مرجع داخلی در پایه 13 نیز حداقل 5.4، مقدار معمول 6 و حداکثر 6.6 ولت است.
ولتاژ خروجی AF برای هر دو خروجی Q4 و Q5، حداقل 510، مقدار معمول 600 و حداکثر 700 میلیولت RMS است. اعوجاج هارمونیک کل برای هر دو کانال معمولاً 0.4 درصد و حداکثر 0.8 درصد اعلام شده است.
مشخصه AM suppression برای هر دو کانال حداقل 55 و مقدار معمول 60 دسیبل است؛ این مقدار در شرایط VI rms = 1 mV و m = 30% بیان شده است. حذف تداخل متقابل کانالها نیز حداقل 60 دسیبل است. آستانه ورودی محدودکننده برای هر دو ورودی IF1 و IF2، مقدار معمول 50 و حداکثر 100 میکروولت RMS است و شرایط VQ4,5 = −3 dB دارد.
ولتاژ 16 ولت فقط حداکثر مطلق تغذیه است و نباید بهعنوان محدوده عادی کارکرد در نظر گرفته شود.
برای استعلام قیمت آی سی TBA229-5 و اطلاع از موجودی روز، با توکل الکترونیک تماس بگیرید. فروش این قطعه بهصورت تکی و تعدادی انجام میشود و برای خرید عمده یا تأمین شرکتی نیز امکان دریافت پیشفاکتور وجود دارد. ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران از خدمات فروشگاه است.
TBA229-5 یک آی سی بایپولار تقویتکننده IF صدای FM دوگانه است و دو بخش مستقل FM sound IF، دمدولاتور همزمان و پیشتقویتکننده AF را در ساختار خود دارد.
پکیج این مدل P-DIP-16 است و محدوده ولتاژ تغذیه کاری آن 10.5 تا 15.75 ولت اعلام شده است. مقدار 16 ولت تنها حداکثر مطلق تغذیه محسوب میشود، نه ولتاژ کاری عادی.
این قطعه برای کاربردهای صدای استریوی تلویزیون یا گیرندههای چنداستاندارد، در مدارهای دارای دو بخش مستقل IF صدای FM قابل استفاده است. تطبیق مشخصات مدار پیش از خرید ضروری است.
اگر به یک آی سی دارای دو بخش مستقل برای تقویت و دمدولاسیون IF صدای FM نیاز دارید، TBA229-5 با پکیج P-DIP-16 و محدودههای کاری مشخص، گزینهای قابل بررسی برای مدارهای مرتبط است. برای استعلام موجودی، دریافت پیشفاکتور یا ثبت سفارش تکی و تعدادی، با توکل الکترونیک در ارتباط باشید.
| Part Number | TBA229-5 |
|---|---|
| پکیج | P-DIP-16 |

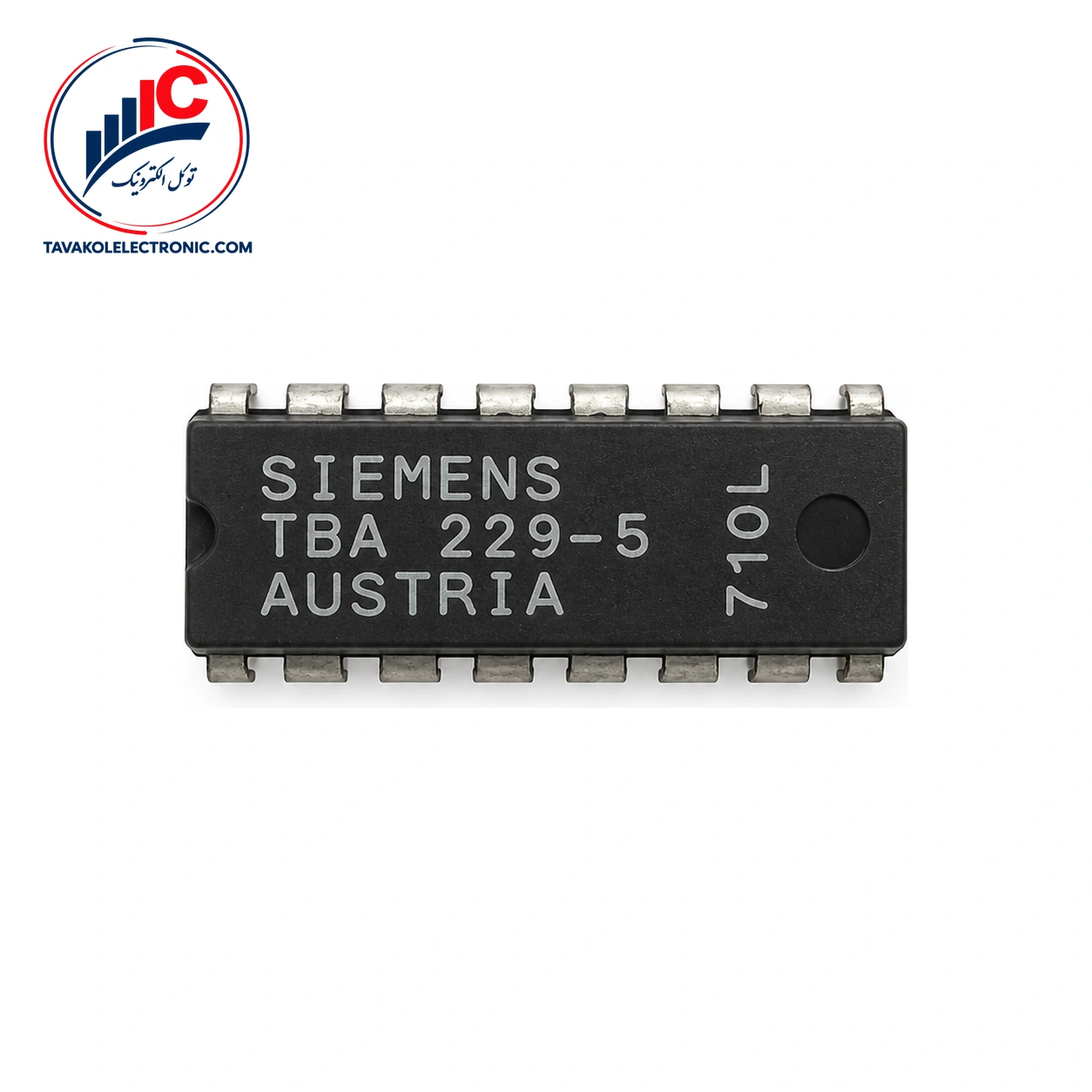

آی سی TBA229-5
