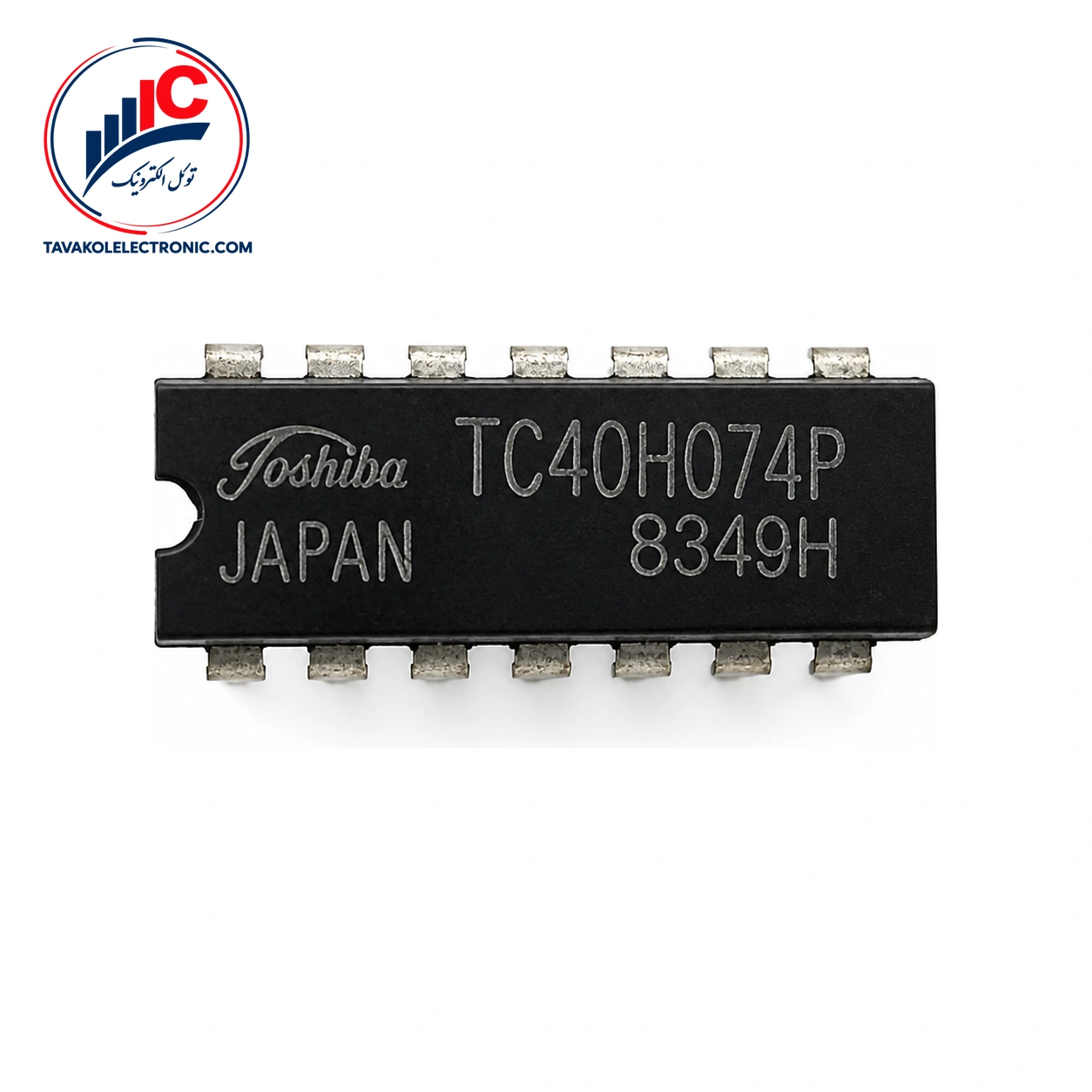

معرفی آی‌سی TC40H074P

آی‌سی TC40H074P از محصولات Toshiba و یک فلیپ‌فلاپ D دوگانه است که دو مدار فلیپ‌فلاپ D را در خود جای می‌دهد. وجود ورودی‌های preset و clear، این قطعه را برای طراحی‌های منطقی که به ذخیره‌سازی و کنترل وضعیت دیجیتال نیاز دارند، مناسب می‌کند.

این مدل با پکیج پلاستیکی DIP14 با کد نصب 3D14A-P عرضه می‌شود. پایه‌دار بودن این پکیج، بررسی و مونتاژ آن را در بردهای دارای سوکت یا سوراخ‌دار ساده‌تر می‌کند.

مشخصات فنی TC40H074P برای انتخاب قطعه

محدوده تغذیه توصیه‌شده این قطعه از 2.0 تا 8.0 ولت است؛ این مقدار با شرط VSS=0.0V بیان شده است. دمای کاری توصیه‌شده نیز از 40- تا 85 درجه سانتی‌گراد است.

مشخصه	مقدار یا توضیح
عملکرد	فلیپ‌فلاپ D دوگانه با preset و clear
تعداد مدار فلیپ‌فلاپ	2 مدار
پکیج	DIP14 (3D14A-P)
تغذیه توصیه‌شده	2.0 تا 8.0V، با VSS=0.0V
دمای کاری توصیه‌شده	40- تا 85°C
حداکثر فرکانس کلاک	20MHz در VDD=5V، دمای 25°C و CL=15pF

ویژگی‌های سیگنال در TC40H074P

در VDD=5V، ولتاژ خروجی High حداقل 4.95V و ولتاژ خروجی Low حداکثر 0.05V اعلام شده است. این مقادیر با IOUT کمتر از 1µA، ورودی‌های VIN در VSS یا VDD و در دماهای 40-، 25 و 85 درجه سانتی‌گراد مشخص شده‌اند.

زمان خیز و زمان سقوط خروجی، هرکدام حداکثر 40ns هستند؛ شرط این اندازه‌گیری VDD=5V، دمای 25°C و بار CL=15pF است. زمان آماده‌سازی داده نسبت به کلاک نیز حداکثر 25ns، با شرط D-CLOCK، ذکر شده است.

محدودیت‌های حفاظتی و شرایط کار

جریان بی‌باری تغذیه حداکثر 25µA در VDD=5V، ورودی‌های VIN در VSS یا VDD و دمای 85°C است. محدوده VSS-0.5 تا VSS+10V برای تغذیه، جریان ورودی ±10mA و دمای نگهداری 65- تا 150°C، حدود مطلق هستند و نباید به‌عنوان شرایط کار عادی استفاده شوند. برای نسخه DIP، توان تلفاتی مطلق حداکثر 300mW ذکر شده است.

قیمت و خرید TC40H074P از توکل الکترونیک

اگر برای انتخاب قطعه به اطلاعات بیشتری درباره تعداد موردنیاز یا شرایط تأمین نیاز دارید، برای خرید IC مشخصات فنی و تعداد درخواستی خود را اعلام کنید. ارسال به سراسر کشور انجام می‌شود و امکان مراجعه حضوری به بازار جمهوری تهران نیز وجود دارد.

پرسش‌های متداول درباره TC40H074P

TC40H074P چه نوع قطعه‌ای است؟

این قطعه یک فلیپ‌فلاپ D دوگانه با ورودی‌های preset و clear است و شامل دو مدار فلیپ‌فلاپ D می‌شود.

پکیج TC40H074P چیست؟

پکیج این مدل DIP14 با کد نصب 3D14A-P و از نوع DIP پلاستیکی 14 پایه است.

محدوده تغذیه توصیه‌شده این قطعه چقدر است؟

محدوده تغذیه توصیه‌شده این قطعه از 2.0 تا 8.0 ولت است، با شرط VSS=0.0V.

جمع‌بندی و ثبت سفارش TC40H074P

این IC یک آی‌سی منطقی دو فلیپ‌فلاپه در پکیج DIP14 است که مشخصات زمانی و سطوح خروجی آن در شرایط تعیین‌شده قابل بررسی است. برای استعلام موجودی، قیمت، تعداد موردنیاز و ثبت سفارش، با توکل الکترونیک در ارتباط باشید.
