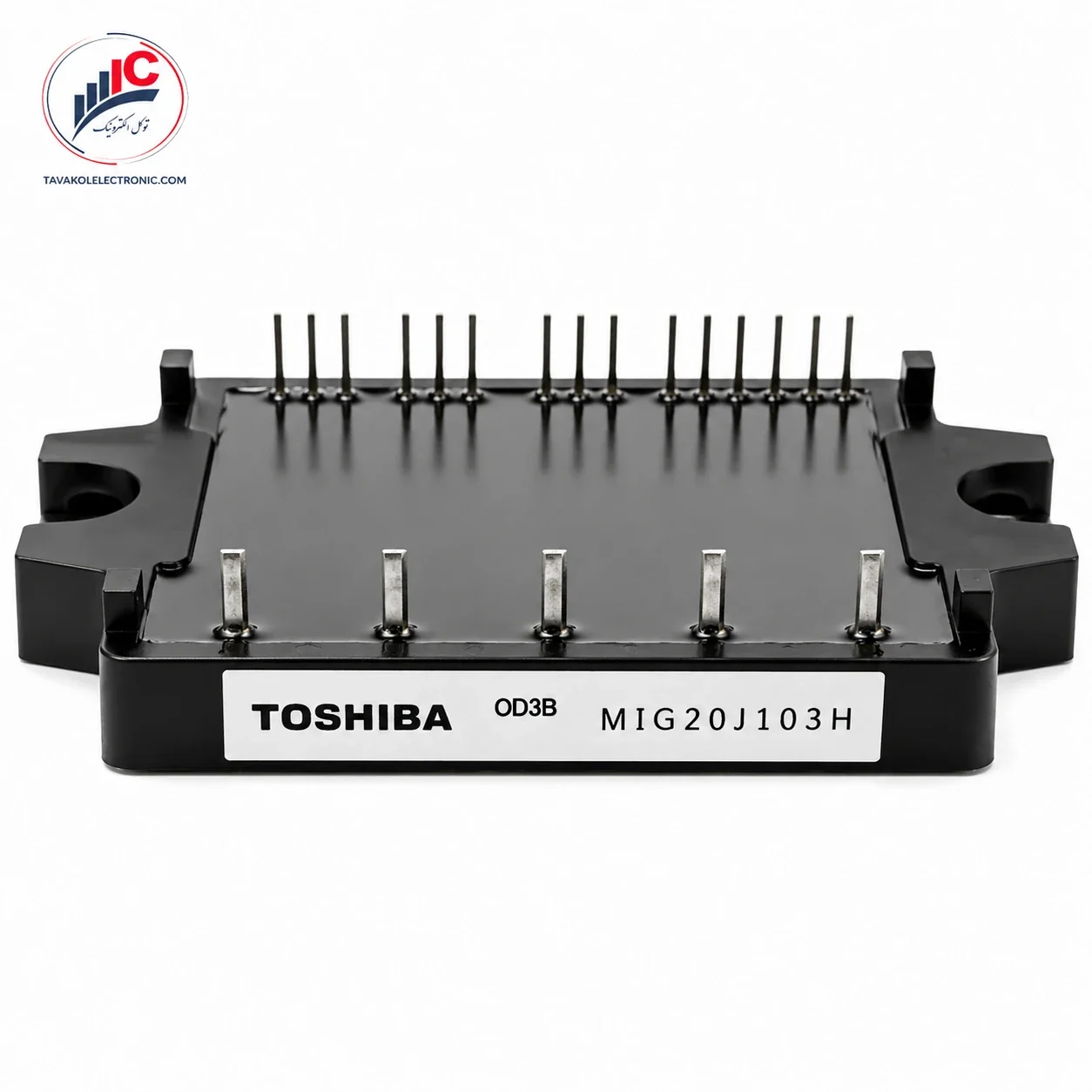

تأمین، بررسی مشخصات و خرید MIG20J103H

در دنیای مدرن و پیچیده الکترونیک قدرت و تجهیزات اتوماسیون صنعتی، استفاده از ماژول‌های قدرت هوشمند (IPM) به دلیل تجمیع مدارهای درایور داخلی و بخش قدرت در یک پکیج واحد، به استانداردی بی‌بدیل و بسیار حیاتی تبدیل شده است. قطعه هوشمند و پیشرفته MIG20J103H یکی از محصولات باکیفیت شرکت توشیبا ژاپن است که به طور ویژه برای نیازهای سوئیچینگ توان بالا در صنایع مادر طراحی شده است. تکنسین‌های ارشد، طراحان درایو و مهندسان تعمیرات برای ارتقای سیستم‌های کنترل موتور خود، همواره به بررسی تخصصی و  ماژول آی جی بی تی با اصالت و کیفیت بالا نیاز دارند. این قطعه با بهره‌گیری از تکنولوژی پیشرفته ترانزیستورهای سیلیکونی کانال ان، راندمان فوق‌العاده‌ای را در سیستم‌های مبدل انرژی به ارمغان می‌آورد. تهیه و تأمین MIG20J103H به عنوان یک قطعه استراتژیک، به معنای تزریق پایداری، امنیت و طول عمر بالا به قلب تپنده ماشین‌آلات کارخانه شما است.

بررسی فنی و ساختار ماژول هوشمند توشیبا

یکی از برترین مزیت‌های الکترونیکی و ساختاری این قطعه صنعتی، وجود مدارهای درایور داخلی به همراه سیستم‌های حفاظتی بسیار حساس و پیشرفته است. برخلاف ترانزیستورهای معمولی، این مدل به صورت خودکار و هوشمند در برابر خطاهای مخربی همچون اضافه جریان شبکه، افت شدید ولتاژ فرمان و افزایش بیش از حد دمای پیوند محافظت می‌شود. سرعت سوئیچینگ و قطع و وصل در این مدل بسیار بالاست؛ به طوری که زمان خاموش شدن ترانزیستور در آن حداکثر دو میکروثانیه و زمان بازیابی معکوس آن حداکثر دو دهم میکروثانیه ارزیابی شده است. همچنین، ماژول MIG20J103H دارای ولتاژ اشباع بسیار پایینی است که در بیشترین حالت کاری از دو ممیز هفت دهم ولت فراتر نمی‌رود. این ویژگی کلیدی مستقیماً باعث می‌شود تا اتلاف انرژی حرارتی در زمان سوئیچینگ مداوم به شدت کاهش یابد و سیستم خنک‌کننده فشار کمتری را تحمل کند.

جدول مشخصات فنی و مقادیر نامی MIG20J103H

برای طراحی دقیق، عیب‌یابی و مهندسی مدارهای قدرت، آگاهی کامل از مقادیر آستانه و پارامترهای عملیاتی این قطعه کاملاً الزامی است. مشخصات فنی زیر بدون استفاده از علائم لاتین و مستقیماً بر اساس مستندات کاتالوگ رسمی شرکت سازنده استخراج شده‌اند:

کاربردهای تجاری و صنعتی MIG20J103H

سرمایه‌گذاری برای خرید و تأمین این قطعه برای سیستم‌های صنعتی که به صورت شبانه‌روزی فعالیت می‌کنند و نیازمند دقت و پایداری هستند، یک اقدام کاملاً منطقی و ایمن است. این ماژول قدرتمند به صورت کاملاً تخصصی برای پیاده‌سازی سیستم‌های پیچیده کنترل موتور و کاربردهای سوئیچینگ توان بالا بهینه‌سازی و طراحی شده است. وجود سیستم‌های حفاظتی یکپارچه باعث شده تا این پارت‌نامبر در ساخت اینورترهای پیشرفته کارخانجات، درایوهای دقیق کنترل دور موتورهای القایی، تجهیزات تهویه مطبوع صنعتی و منابع تغذیه بدون وقفه، عملکردی بی‌نقص و بدون خطا از خود نشان دهد. راندمان اقتصادی و تداوم تولید ماشین‌آلات صنعتی در صنایع مادر، وابستگی بسیار مستقیمی به عملکرد دقیق قطعه MIG20J103H در بخش فرمان و قدرت دستگاه دارد.

ملاحظات حرارتی و اصول مهندسی نصب

با توجه به اینکه ترانزیستور داخلی این پکیج می‌تواند تا شصت و دو وات انرژی را به صورت حرارت خالص تلف و دفع کند، رعایت اصول ترمودینامیک و خنک‌کاری در تابلوهای برق کاملاً الزامی است. طراحان باید در نظر داشته باشند که دمای پیوند این قطعه تحت هیچ شرایط کاری نباید از مرز صد و پنجاه درجه سانتی‌گراد عبور کند. خوشبختانه، تمامی الکترودها و پایانه‌های جریان در این محصول از کفی فلزی آن به طور کامل ایزوله هستند که این امر خطر اتصالی به بدنه را از بین می‌برد. برای نصب ایمن و استاندارد بر روی هیت‌سینک‌های آلومینیومی، باید از یک لایه نازک و یکنواخت خمیر سیلیکون مرغوب صنعتی استفاده نمایید تا مقاومت حرارتی بین سطوح تماس به حداقل ممکن برسد. همچنین، گشتاور مکانیکی پیچ‌های سایز ام پنج باید دقیقاً روی دو نیوتن متر تنظیم شود تا فشار فیزیکی کاملاً استانداردی به پکیج پلیمری وارد گردد.

اهمیت اصالت کالا MIG20J103H و ریسک استفاده از قطعات نامرغوب

تهیه سوئیچ‌های قدرت تقلبی و بدون اصالت یکی از بزرگترین خطرات و اشتباهات جبران‌ناپذیر در بازار تجهیزات اتوماسیون صنعتی محسوب می‌شود. استفاده از نسخه‌های کپی، دست‌دوم یا استوکِ ری‌پک شده به جای ماژول اورجینال MIG20J103H ، ریسک اتصال کوتاه ناگهانی، از کار افتادن کامل سیستم‌های حفاظتی داخلی و حتی انفجار قطعه در تابلو برق را به همراه دارد. قطعات فیک و ارزان‌قیمت هرگز توانایی تحمل جریان مداوم بیست آمپری و ولتاژ ششصد ولتی شبکه را در درازمدت ندارند. ما در مجموعه تخصصی توکل الکترونیک، اصالت کارخانه‌ای، گرید صنعتی و سلامت فیزیکی این قطعه را به صورت صد در صدی برای شما تضمین می‌کنیم تا شما مهندسان گرامی با خیالی آسوده و در بالاترین سطح امنیت استاندارد، بردهای الکترونیکی و تجهیزات خط تولید خود را راه‌اندازی و تجهیز نمایید.

جهت مطالعه کاتالوگ‌های جامع‌تر، می‌توانید به سایت رسمی شرکت TOSHIBA مراجعه نمایید.

سوالات متداول فنی و تخصصی (FAQ)

• آیا ماژول MIG20J103H دارای سیستم‌های حفاظتی داخلی یکپارچه است؟ بله، این قطعه یک ماژول قدرت هوشمند پیشرفته است که مدارهای درایور، سیستم محافظت در برابر اضافه جریان، قفل افت ولتاژ شبکه و محافظت در برابر افزایش بیش از حد دمای قطعه را به صورت مجتمع در خود جای داده است.

• ظرفیت نهایی تحمل ولتاژ و عبور جریان در این قطعه چقدر ارزیابی شده است؟ این ماژول ترانزیستوری برای تحمل ولتاژ نامی ششصد ولت و عبور جریان پیوسته و مداوم بیست آمپر مهندسی و تولید شده است.

• میزان ولتاژ ایزولاسیون بدنه این ماژول صنعتی در آزمایش‌ها چقدر است؟ الکترودهای فعال این قطعه از کفی فلزی بدنه کاملاً ایزوله بوده و ولتاژ عایقی آن معادل دو هزار و پانصد ولت متناوب برای مدت زمان یک دقیقه اندازه‌گیری شده است.

• حداکثر توان اتلافی مجاز در ساختار این قطعه چه میزان است؟ این مدل توانایی تلف کردن حداکثر شصت و دو وات انرژی حرارتی را در شرایطی که دمای بدنه بیست و پنج درجه سانتی‌گراد باشد، دارا است.

• سایز پیچ و گشتاور استاندارد برای نصب مکانیکی MIG20J103H چقدر می‌باشد؟ برای نصب فیزیکی ایمن و استاندارد روی خنک‌کننده، استفاده از پیچ‌های سایز ام پنج با اعمال گشتاور دقیق دو نیوتن متر اکیداً توصیه شده است
