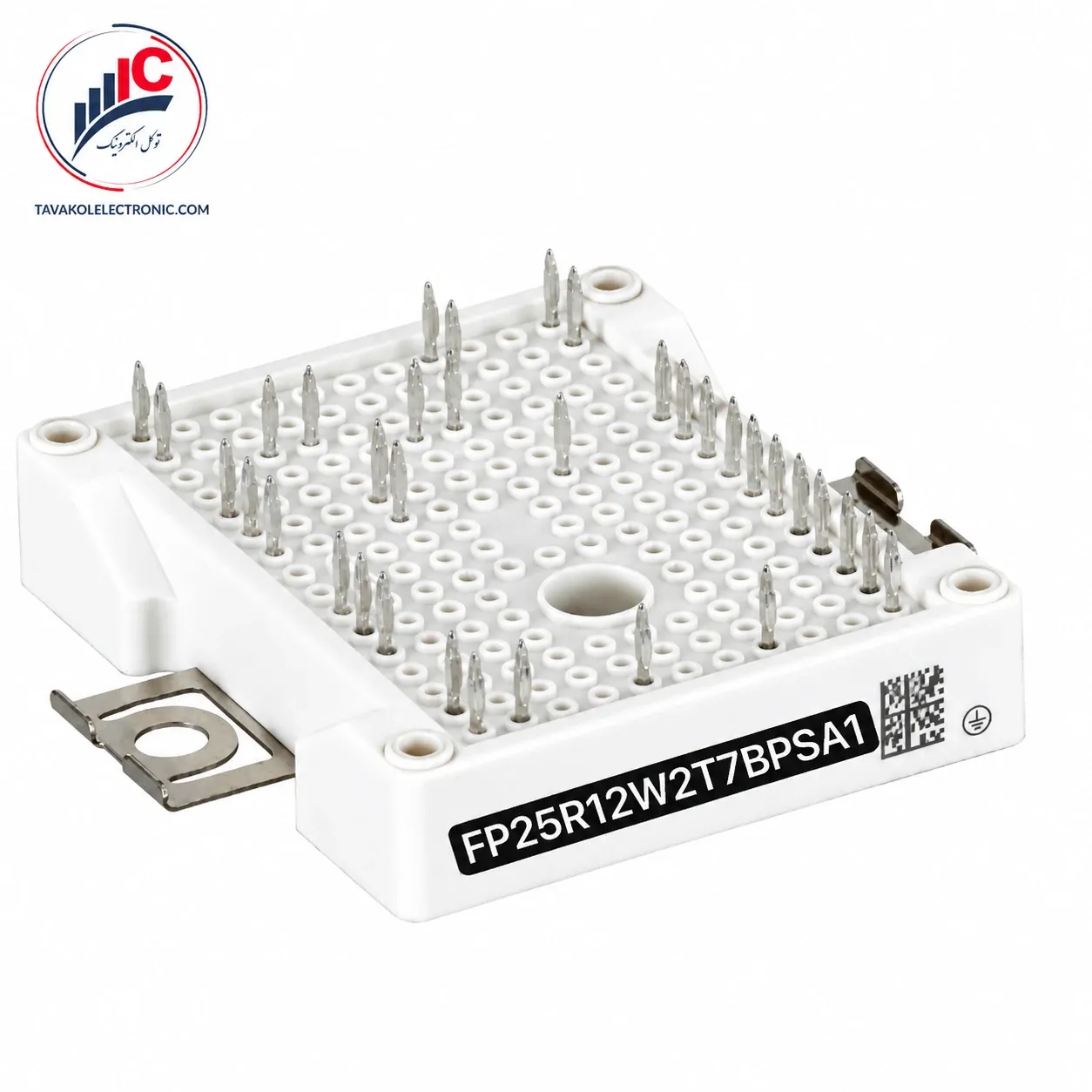

ماژول IGBT مدل FP25R12W2T7BPSA1

توضیحات

معرفی فنی و تخصصی ماژول FP25R12W2T7BPSA1

در طراحی مدرن سیستم‌های الکترونیک قدرت، انتخاب سوئیچ‌های نیمه‌هادی با بالاترین راندمان و کمترین میزان تلفات، از اهمیت حیاتی برخوردار است. ماژول‌های مجتمع قدرت (PIM) نقش بسیار مهمی در کوچک‌سازی و بهینه‌سازی مدارهای صنعتی ایفا می‌کنند. در این میان، یکی از پیشرفته‌ترین ماژول‌های تولید شده توسط شرکت آلمانی اینفینئون (Infineon Technologies) که با تکیه بر معماری نوین طراحی شده است، توانسته جایگاه ویژه‌ای در بازار قطعات صنعتی پیدا کند.

مهندسان شرکت اینفینئون با بهره‌گیری از تکنولوژی انحصاری TRENCHSTOP IGBT7، موفق شده‌اند چگالی توان بسیار بالایی را در یک پکیج فشرده ارائه دهند. قطعه FP25R12W2T7BPSA1 با ترکیب یکسوساز ورودی سه‌فاز، چاپر ترمز دینامیک و اینورتر خروجی سه‌فاز در یک محفظه واحد، مسیرهای جریانی روی برد مدار چاپی را به حداقل رسانده و در نتیجه اندوکتانس پارازیتی سیستم را به شدت کاهش می‌دهد. این ماژول با دارا بودن دیودهای کنترل‌کننده امیتر (Emitter Controlled 7 Diode) سرعت سوئیچینگ بسیار بالایی را با حداقل انتشار نویز الکترومغناطیسی (EMI) تضمین می‌کند. علاوه بر این، استفاده از بستر سرامیکی آلومینیوم اکسید (Al2O3) در ساختار داخلی، مقاومت حرارتی را بهبود بخشیده و دفع حرارت تولید شده در جریان‌های بالا را بهینه‌سازی کرده است تا قطعه در شرایط کارکرد سنگین دچار افت راندمان نشود.

جدول مشخصات فنی قطعه

تمامی پارامترهای درج شده در این جدول مستقیماً از دیتاشیت رسمی شرکت سازنده استخراج شده‌اند تا مهندسان طراح بتوانند محاسبات خود را با بالاترین دقت انجام دهند:

کاربردهای صنعتی ماژول FP25R12W2T7BPSA1

پایداری استثنایی در برابر اضافه‌بار حرارتی و ولتاژ اشباع بسیار پایین، این قطعه را برای استفاده در شرایط سخت صنعتی و محیط‌هایی با نوسانات مداوم ایده‌آل ساخته است. ادغام کامل طبقات قدرت در ماژول FP25R12W2T7BPSA1 امکان طراحی تجهیزات با ابعاد کوچکتر و راندمان بالاتر را فراهم می‌کند. از مهم‌ترین تجهیزاتی که این قطعه در آن‌ها نقش سوئیچینگ اصلی را بر عهده دارد، می‌توان به موارد زیر اشاره کرد:

• درایوهای کنترل دور موتور و درایوهای فرکانس متغیر (VFD)

• سیستم‌های تامین برق بدون وقفه در مراکز حساس (UPS)

• اینورترهای کمکی و سیستم‌های سروو درایو دقیق

• سیستم‌های تهویه مطبوع صنعتی با توان بالا (HVAC)

اصالت کالا و خرید از توکل الکترونیک

یکی از بزرگترین معضلات موجود در بازار قطعات الکترونیک صنعتی، ورود گسترده قطعات تقلبی (Fake)، کپی و ری‌پک شده است. استفاده از یک ماژول غیراصلی در درایوهای صنعتی، نه تنها موجب توقف خط تولید و خرابی زودهنگام دستگاه می‌شود، بلکه به دلیل عدم ایزولاسیون صحیح و نشت جریان، می‌تواند به بردهای کنترلی میکروپروسسوری، درایورهای گیت و موتورهای الکتریکی آسیب‌های میلیاردی وارد کند.

فروشگاه توکل الکترونیک با سال‌ها تجربه درخشان در تامین تخصصی قطعات نیمه‌هادی از منابع معتبر و زنجیره تامین بین‌المللی، سلامت فیزیکی و اصالت کالا را به عنوان یک اصل جدایی‌ناپذیر تضمین می‌کند. مشتریان و صنعتگران می‌توانند با اطمینان کامل، ماژول FP25R12W2T7BPSA1 را با ضمانت مطابقت صد در صدی عملکرد با دیتاشیت اصلی شرکت اینفینئون تهیه نمایند. وجود حکاکی‌های لیزری دقیق روی بدنه، کیفیت پین‌های اتصال و کد اصالت اصولی، از جمله مواردی است که در واحد کنترل کیفیت توکل الکترونیک پیش از ارسال برای مشتریان بررسی می‌شود.
