ماژول IPM مدل PS11034

توضیحات

معرفی محصول

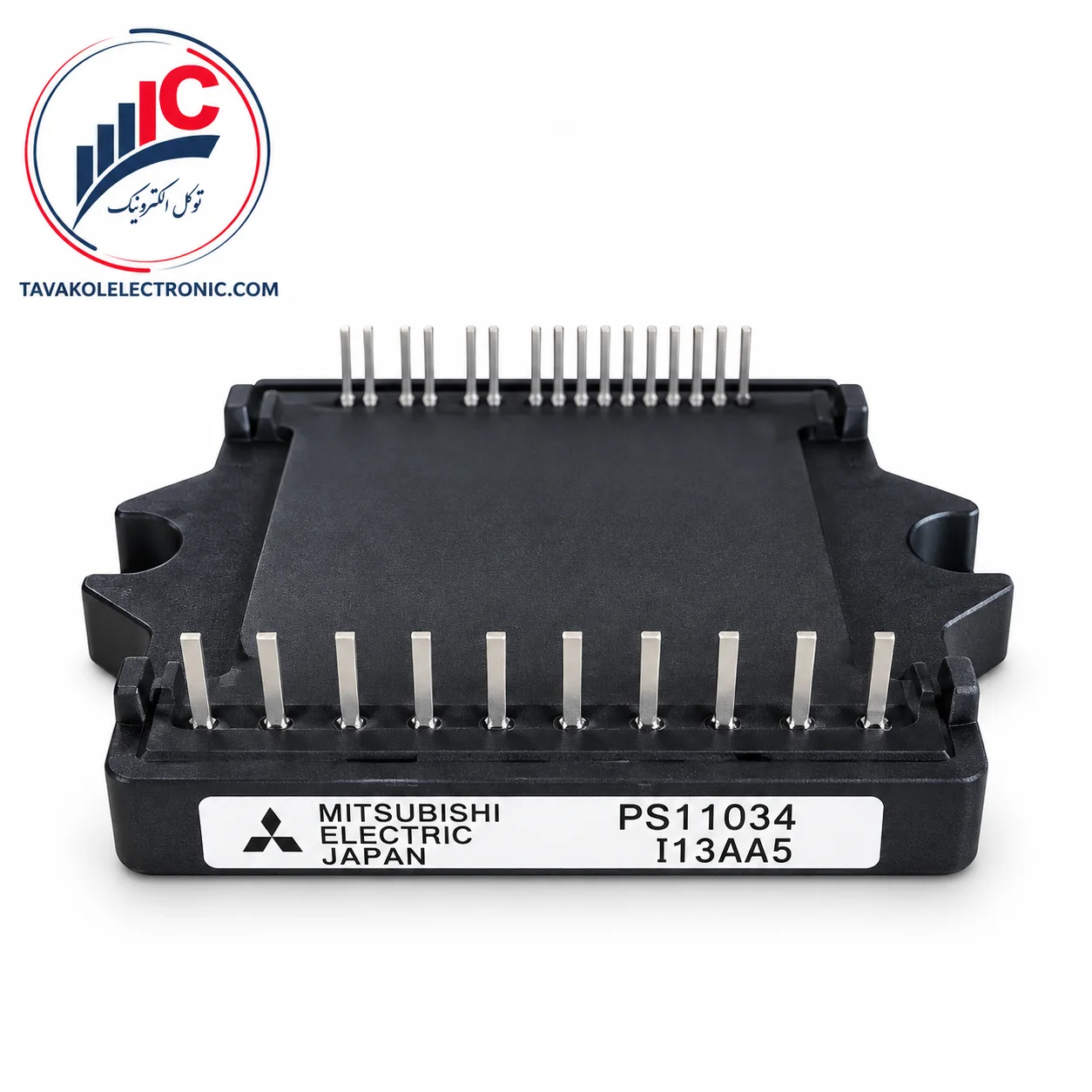

ماژول PS11034 یک ماژول هوشمند قدرت از شرکت Mitsubishi Electric است که در دیتاشیت با عنوان Application Specific Intelligent Power Module یا ASIPM معرفی شده است. این قطعه فقط یک پل IGBT ساده نیست؛ بلکه چند بخش اصلی شامل یکسوساز سه‌فاز، اینورتر سه‌فاز IGBT، مدارهای درایو و مجموعه‌ای از حفاظت‌های داخلی را در یک پکیج واحد ترکیب می‌کند. PS11034

ساختار یکپارچه PS11034 باعث شده این قطعه برای کاربردهای کنترل موتور و اینورترهای کوچک صنعتی مناسب باشد. خود سازنده آن را برای اینورترهای سه‌فاز کلاس 200 ولت با توان موتور حدود 0.75 کیلووات معرفی کرده است.

برای مشاهده مدل‌های دیگر می‌توانید به دسته خرید ماژول IPM مراجعه کنید.

خرید و قیمت

در زمان خرید PS11034 باید توجه داشت که این مدل یک IPM اختصاصی با مدارهای کنترلی و حفاظتی داخلی است. بنابراین صرف مشابه بودن ولتاژ و جریان با یک ماژول دیگر، برای جایگزینی مستقیم کافی نیست. پین‌آوت، ورودی‌های کنترلی، خروجی Fault، ساختار داخلی و ابعاد مکانیکی باید با قطعه قبلی تطبیق داده شوند.

قیمت PS11034 با توجه به موجودی بازار، شرایط تأمین و وضعیت قطعه می‌تواند تغییر کند. برای استعلام قیمت روز بهتر است علاوه بر پارت‌نامبر، تصویر ماژول قبلی و مدل دستگاه نیز برای توکل الکترونیک ارسال شود تا بررسی دقیق‌تری انجام شود.

مشخصات فنی خلاصه (جدول)

مشخصات اصلی PS11034

مشخصات بخش اینورتر، یکسوساز و کنترل از جداول Maximum Ratings دیتاشیت استخراج شده‌اند.

ویژگی‌ها و مزایای محصول

یکی از مهم‌ترین مزایای PS11034 وجود مدارهای درایو و حفاظت داخل خود ماژول است. برای IGBTهای سمت P، مدار Drive، Level Shift، Bootstrap و حفاظت افت ولتاژ داخلی در نظر گرفته شده است. در سمت N نیز علاوه بر Drive، مدار حس جریان DC-Link، حفاظت اضافه‌جریان، اتصال کوتاه و خروجی Fault وجود دارد. PS11034

در بخش کنترل، سطح تیپیک حفاظت اضافه‌جریان حدود 17.7 A و سطح تیپیک حفاظت اتصال کوتاه حدود 30 A اعلام شده است. همچنین خروجی Fault برای اعلام وضعیت‌های حفاظتی داخلی وجود دارد.

کاربردها

براساس دیتاشیت، PS11034 برای اینورترهای سه‌فاز کوچک، کنترل موتور AC و موتورهایی که اینورتر داخلی فشرده دارند طراحی شده است. سازنده به‌طور مشخص این مدل را برای سیستم‌های 0.75 kW / 200 V AC معرفی می‌کند.

به دلیل وجود پل یکسوساز، اینورتر سه‌فاز و بخش کنترل داخلی، این ماژول می‌تواند بخش بزرگی از مدار قدرت و کنترل یک درایو موتور کوچک را در یک پکیج واحد تشکیل دهد.

نکات مهم پیش از خرید

پیش از سفارش PS11034 حتماً تعداد و محل پایه‌ها، ولتاژهای تغذیه کنترل، سیگنال‌های ورودی و خروجی Fault با برد دستگاه تطبیق داده شوند. این مدل پایه‌های اختصاصی برای UP، VP، WP، UN، VN، WN، FO و Vamp دارد؛ بنابراین جایگزینی با IPM دیگری بدون بررسی کامل پین‌آوت توصیه نمی‌شود.

همچنین دیتاشیت محدوده تغذیه پیشنهادی بخش کنترل را 13.5 V تا 16.5 V و مقدار تیپیک را 15 V اعلام کرده است. دمای کاری کیس نیز حداکثر 100°C مشخص شده است.

چرا خرید از توکل الکترونیک؟

در خرید IPMهای صنعتی، انتخاب دقیق مدل اهمیت زیادی دارد؛ زیرا حتی دو ماژول با ولتاژ و جریان مشابه ممکن است مدار کنترل و پین‌آوت متفاوتی داشته باشند. برای استعلام PS11034 از توکل الکترونیک می‌توانید پارت‌نامبر کامل، تصویر قطعه و مدل دستگاه را ارسال کنید.

این اطلاعات کمک می‌کند وضعیت قیمت، موجودی و امکان تأمین همان مدل بررسی شود و احتمال سفارش یک ماژول ناسازگار کاهش پیدا کند.

سؤالات متداول

PS11034 چه نوع قطعه‌ای است؟
یک Application Specific Intelligent Power Module ساخت Mitsubishi Electric است.

آیا داخل آن اینورتر سه‌فاز وجود دارد؟
بله. این ماژول دارای پل اینورتر سه‌فاز IGBT و یک پل یکسوساز سه‌فاز است.

ولتاژ IGBTهای آن چقدر است؟
ولتاژ کلکتور-امیتر هر IGBT برابر 600 V است.

آیا حفاظت داخلی دارد؟
بله؛ حفاظت افت ولتاژ، اضافه‌جریان و اتصال کوتاه به همراه خروجی Fault در آن وجود دارد.

برای چه توان موتوری مناسب است؟
خود دیتاشیت این مدل را برای موتور حدود 0.75 kW / 200 V AC معرفی کرده است.
