ماژول IGBT سمیکرون مدل SKM75GAL123D

توضیحات

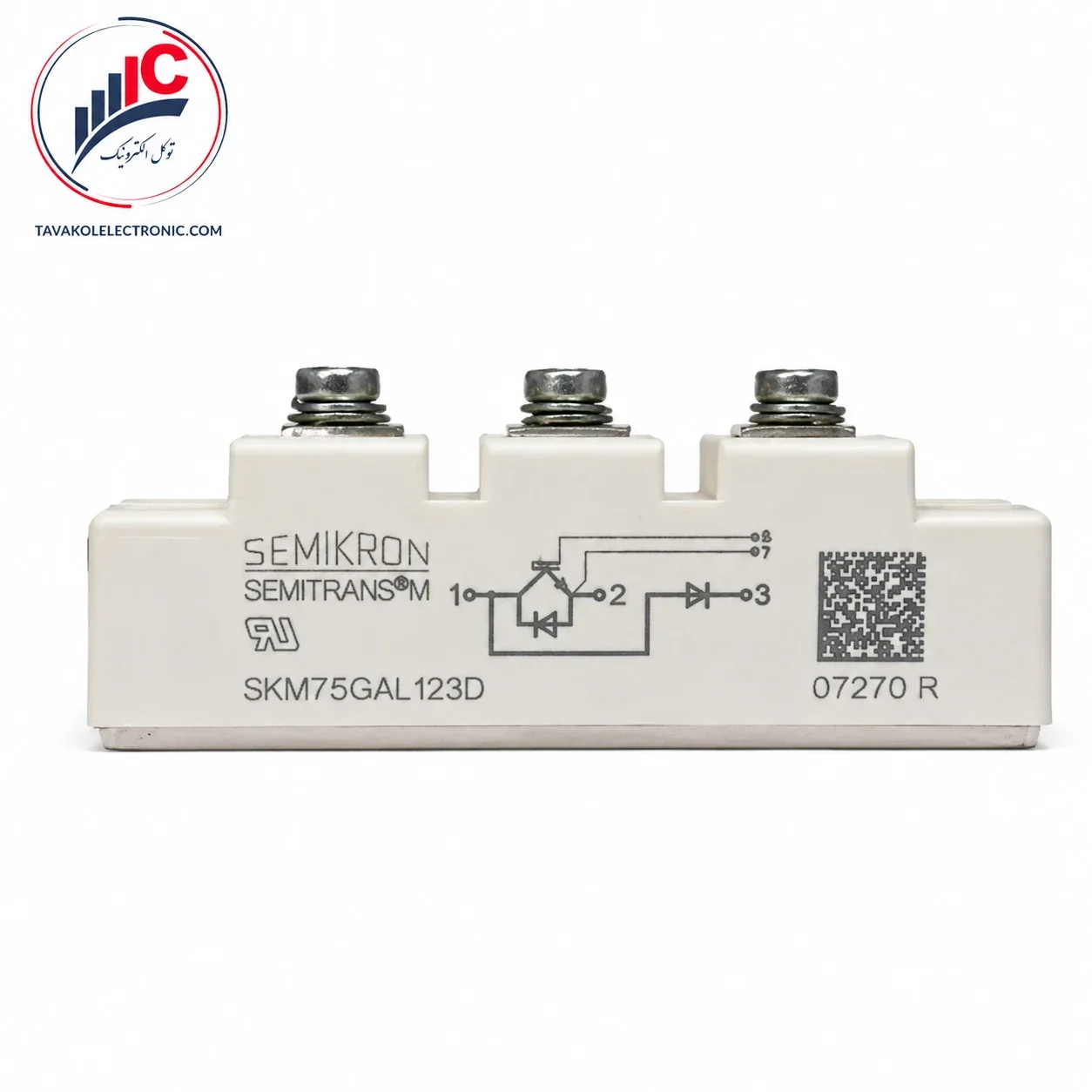

معرفی SKM75GAL123D

SKM75GAL123D یک ماژول IGBT صنعتی از برند SEMIKRON است که برای مدارهای چاپر DC، کنترل توان و بخش‌های سوئیچینگ تجهیزات صنعتی طراحی شده است. ساختار داخلی GAL باعث می‌شود این محصول با ماژول‌های نیم‌پل GB تفاوت داشته باشد و در مدارهایی استفاده شود که به یک IGBT قدرت همراه با دیود معکوس و دیود سری نیاز دارند.

ولتاژ کلکتور به امیتر این محصول 1200 ولت است. جریان قابل‌تحمل SKM75GAL123D در دمای کیس 25 درجه سانتی‌گراد، 75 آمپر و در دمای کیس 80 درجه، 60 آمپر اعلام شده است. این اختلاف نشان می‌دهد ظرفیت واقعی ماژول به دمای هیت‌سینک، شرایط خنک‌کاری و نوع کارکرد دستگاه وابسته است.

استفاده از دیودهای سریع و نرم CAL، بیس‌پلیت مسی ایزوله و بدنه کم‌اندوکتانس، این قطعه را برای تعمیر چاپرهای صنعتی، درایوهای موتور، UPS و مبدل‌های قدرت مناسب می‌کند. این محصول برای کار در حالت سوئیچینگ ساخته شده و استفاده از آن در مدارهای خطی توصیه نمی‌شود.

برای خرید SKM75GAL123D، دریافت قیمت روز و استعلام موجودی با توکل الکترونیک تماس بگیرید.

مشخصات اصلی محصول

مزایای SKM75GAL123D برای تجهیزات صنعتی

ساختار GAL در SKM75GAL123D امکان کنترل جریان و انرژی را در مدارهای چاپر فراهم می‌کند. وجود دیود سری داخل ماژول، تعداد قطعات مجزای بخش قدرت را کاهش داده و مسیر اتصال را کوتاه‌تر می‌کند.

مهم‌ترین ویژگی‌های این مدل عبارت‌اند از:

• کلاس ولتاژی 1200 ولت
• جریان 75 آمپر در دمای کیس 25 درجه
• دیودهای سریع و نرم CAL
• قابلیت تحمل جریان پیک تا 150 آمپر
• قابلیت تحمل اتصال کوتاه در شرایط دیتاشیت
• بیس‌پلیت مسی عایق‌شده با فناوری DCB
• اندوکتانس داخلی پایین
• مناسب مدارهای سوئیچینگ توان
• امکان استفاده در فرکانس‌های پالسی بالاتر از 15 کیلوهرتز با طراحی مناسب

این ویژگی‌ها باعث می‌شوند SKM75GAL123D برای تعمیرکاران درایو و واحدهای نگهداری صنعتی که به پارت‌نامبر دقیق نیاز دارند، انتخاب قابل‌اطمینانی باشد.

کاربردهای صنعتی

کاربرد اصلی این محصول در مدارهایی است که از توپولوژی GAL استفاده می‌کنند. مهم‌ترین موارد مصرف عبارت‌اند از:

• چاپرهای DC صنعتی
• سروودرایو و درایو تجهیزات رباتیک
• کنترل دور موتور AC
• UPS و منابع برق بدون وقفه
• منابع تغذیه سوئیچینگ
• مبدل‌های قدرت صنعتی
• تجهیزات گرمایش القایی
• دستگاه‌های جوش الکترونیکی
• مدارهای کنترل انرژی باس DC

کاربردهای DC Chopper و کنترل دور موتور در دیتاشیت این خانواده ذکر شده‌اند؛ اما سازگاری نهایی باید با توجه به پین‌آوت، جریان، گیت‌درایور و مدار اصلی دستگاه بررسی شود.

برای مشاهده قطعات مشابه، می‌توانید دسته خرید ماژول IGBT  توکل الکترونیک را بررسی کنید.

جهت بررسی اسناد فنی ، می‌توانید به سایت رسمی شرکت  SEMIKRON  مراجعه نمایید

تفاوت SKM75GAL123D با مدل‌های مشابه

مدل‌های GAL و GAR از نظر جهت قرارگیری IGBT و دیود سری متفاوت هستند. همچنین مدل GB یک نیم‌پل کامل است و مدار داخلی آن با SKM75GAL123D یکسان نیست.

به همین دلیل شباهت ظاهری یا یکسان‌بودن ولتاژ برای جایگزینی کافی نیست. نصب مدل اشتباه می‌تواند باعث اتصال نادرست مسیر قدرت یا آسیب‌دیدن گیت‌درایور شود.

نکات ضروری قبل از خرید

پیش از سفارش SKM75GAL123D موارد زیر را با قطعه قبلی تطبیق دهید:

• پارت‌نامبر کامل و حروف GAL
• دیاگرام چاپ‌شده روی بدنه
• موقعیت ترمینال‌های قدرت 1، 2 و 3
• پایه‌های گیت و امیتر
• ولتاژ باس DC دستگاه
• جریان واقعی بار
• ولتاژ مثبت و منفی گیت‌درایور
• مقدار مقاومت گیت
• ابعاد و محل پیچ‌های نصب
• ظرفیت هیت‌سینک و عملکرد فن
• علت خرابی قطعه قبلی

عدد 75 در پارت‌نامبر به معنی امکان عبور دائم 75 آمپر در تمام شرایط نیست. جریان مجاز SKM75GAL123D با افزایش دمای کیس کاهش پیدا می‌کند و طراحی حرارتی دستگاه در طول عمر قطعه تأثیر مستقیم دارد.

اطلاعات فنی کاربردی

این مقادیر در شرایط آزمایش مشخص اندازه‌گیری شده‌اند و با تغییر جریان، دمای پیوند، مقاومت گیت و فرکانس سوئیچینگ تغییر می‌کنند.

نصب و جایگزینی صحیح

برای نصب SKM75GAL123D ابتدا سطح هیت‌سینک را تمیز و صاف کنید. خمیر حرارتی باید به‌صورت یکنواخت و با ضخامت کنترل‌شده استفاده شود.

گشتاور پیچ اتصال به هیت‌سینک M6 بین 3 تا 5 نیوتن‌متر و گشتاور ترمینال‌های M5 بین 2.5 تا 5 نیوتن‌متر است.

پیش از روشن‌کردن دستگاه، گیت‌درایور، مدار حفاظت اتصال کوتاه، خازن DC Link، مدار پیش‌شارژ، اسنابر و مسیر بار بررسی شوند. رعایت اصول ESD هنگام حمل و نصب ماژول نیز ضروری است.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک امکان بررسی پارت‌نامبر و ساختار ماژول را پیش از سفارش فراهم می‌کند.

• بررسی تفاوت مدل‌های GAL، GAR و GB
• مشاوره برای تطبیق اولیه محصول
• امکان بررسی لیبل و وضعیت ظاهری کالا
• تأمین مدل‌های صنعتی و کمیاب
• حضور فیزیکی در بازار جمهوری تهران
• پیگیری سفارش و ارسال

برای استعلام قیمت و موجودی SKM75GAL123D با واحد فروش توکل الکترونیک تماس بگیرید.

سوالات متداول

SKM75GAL123D چه نوع ماژولی است؟

این محصول یک ماژول چاپر IGBT شامل یک IGBT قدرت، دیود معکوس و دیود سری داخلی است.

ولتاژ و جریان آن چقدر است؟

ولتاژ ماژول 1200 ولت است. جریان آن در دمای کیس 25 درجه 75 آمپر و در دمای کیس 80 درجه 60 آمپر است.

آیا SKM75GB123D جایگزین آن می‌شود؟

خیر. مدل GB نیم‌پل است، درحالی‌که مدل GAL ساختار چاپر دارد.

آیا SKM75GAR123D با این مدل یکسان است؟

خیر. در مدل GAR جهت قرارگیری IGBT و دیود سری متفاوت است و پین‌آوت باید جداگانه بررسی شود.

این محصول برای چاپر DC مناسب است؟

بله، DC Chopper یکی از کاربردهای رسمی SKM75GAL123D است؛ به‌شرط تطبیق کامل مدار و گیت‌درایور.
