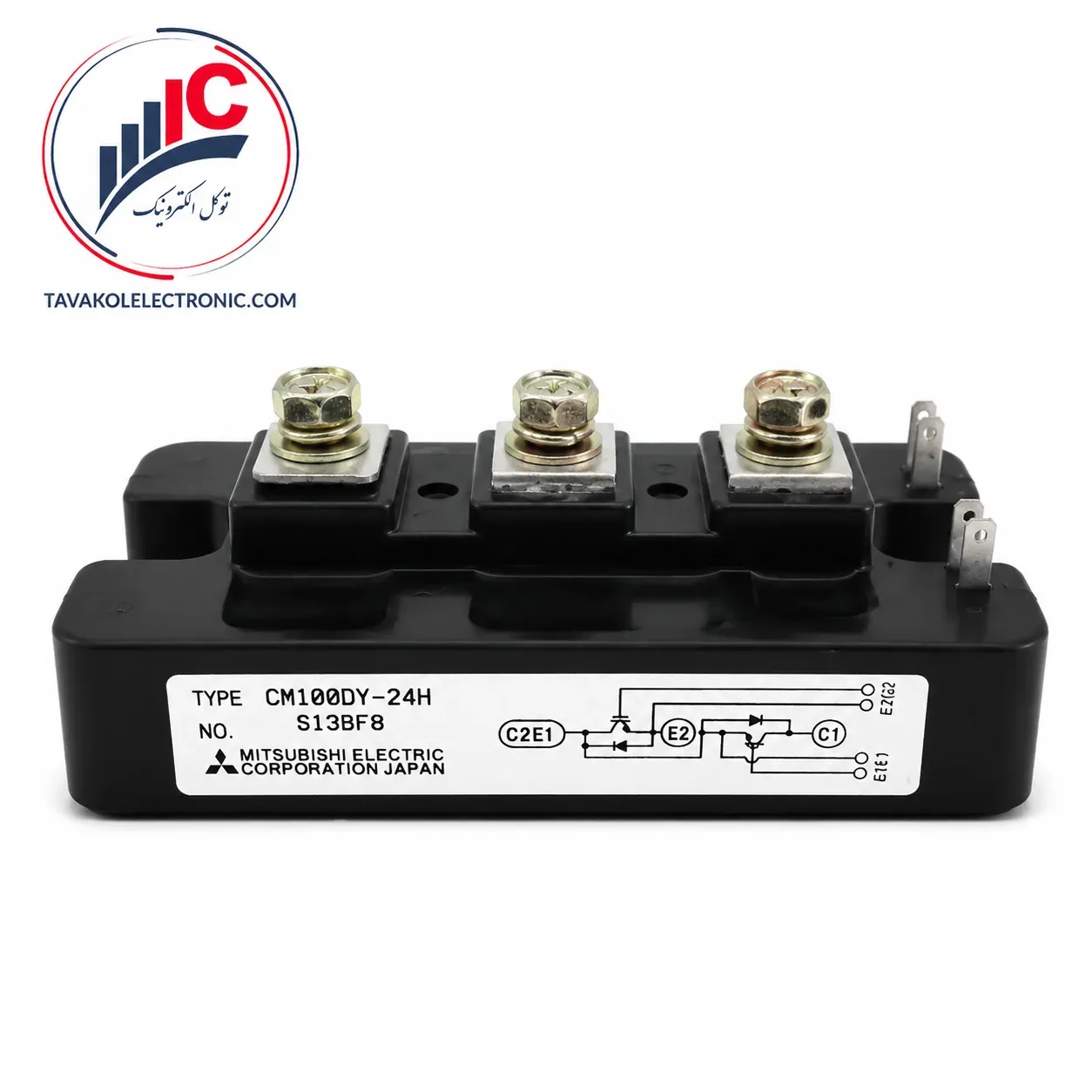

ماژول IGBT مدل CM100DY-24H

توضیحات

🔴 معرفی جامع CM100DY-24H

در دستگاه‌های الکترونیک قدرت مدرن که در فرکانس‌های بالا کار می‌کنند، استفاده از ماژول‌های قدیمی باعث اتلاف شدید انرژی به صورت حرارت و در نهایت سوختن قطعه می‌شود. ماژول آی‌جی‌بی‌تی CM100DY-24H ساخت کمپانی غول‌پیکر میتسوبیشی (Mitsubishi Electric) ژاپن، نسل ارتقایافته، فرکانس بالا (High Frequency Operation) و فوق‌العاده سخت‌کاری است که در کلاس ولتاژ 1200V و جریان نامی مداوم 100A طراحی و به بازار عرضه شده است.

این ماژول از توپولوژی دوتایی یا همان دوبل (Half-Bridge Configuration) بهره می‌برد که شامل دو ترانزیستور IGBT بهینه شده و دو دیود هرزگرد فوق‌سریع نسل جدید در یک پکیج واحد و کاملاً ایزوله است. تفاوت اصلی مدل CM100DY-24H با نسخه‌های قدیمی بدون پسوند H، در سرعت سوییچینگ بسیار بالا و تلفات حرارتی ناچیز آن است که پایداری دستگاه را در کارهای مداوم تضمین می‌کند. بیس‌پلیت فلزی عایق‌بندی شده این قطعه به طراحان و تعمیرکاران اجازه می‌دهد ماژول را بدون ریسک اتصال کوتاه، مستقیم روی هیت‌سینک مشترک آلومینیومی نصب کنند. اگر کیفیت کار بورد و عدم برگشت کالا برایتان اولویت دارد، خرید CM100DY-24H برترین انتخاب ممکن است.

📋 مشخصات فنی CM100DY-24H

مشخصات کلیدی الکتریکی، حرارتی و مکانیکی این قطعه بر اساس مستندات کاتالوگ رسمی میتسوبیشی به صورت منظم در جدول زیر گردآوری شده است:

🛠️ کاربردهای صنعتی ماژول میتسوبیشی

پشتیبانی از فرکانس‌های سوئیچینگ بالا و کلاس ولتاژ 1200 ولت در مدل CM100DY-24H، آن را به قطعه قلب تپنده تجهیزات مدرن زیر تبدیل کرده است:

• دستگاه‌های جوش اینورتری فرکانس بالا: به عنوان سوییچ‌های اصلی بخش قدرت در دستگاه‌های جوشکاری ماسفتی و آی‌جی‌بی‌تی سنگین و دستگاه‌های برش پلاسما.

• اینورترها و درایوهای فرکانسی مدرن (VFD): استفاده در بازوهای خروجی درایوهای کنترل دور موتور سه فاز پیشرفته که نیاز به راندمان بالا و نویز کم دارند.

• منابع تغذیه بدون وقفه (UPS) دیتاسنترها: ساخت بردهای مبدل قدرت متصل به تجهیزات حساس مخابراتی و بیمارستانی.

• کوره‌های القایی توان متوسط: کنترل دقیق توان و فرکانس ریزش انرژی در سیستم‌های سخت‌کاری و ذوب القایی.

✨ مزایای رقابتی قطعه

۱. تکنولوژی نسل High Speed میتسوبیشی: پسوند H در پارت‌نامبر CM100DY-24H گواهی بر سرعت بسیار بالای خاموش و روشن شدن سوئیچ‌هاست که تلفات دینامیکی مدار را در فرکانس‌های بالای 20 کیلوهرتز به شکل چشمگیری کاهش می‌دهد.

۲. ولتاژ اشباع کلکتور-امیتر بهینه‌شده: به لطف مهندسی پیشرفته سیلیکون در این مدل، افت ولتاژ حالت روشن بسیار بهینه است که مانع از داغ شدن مفرط ماژول در لایه‌های فوقانی بار می‌شود.

۳. مقاومت حرارتی فوق‌العاده پایین (0.16 K/W): این ساختار باعث می‌شود حرارت تولید شده در کسری از ثانیه به هیت‌سینک منتقل شده و طول عمر مفید قطعه را به شدت افزایش دهد.

⚠️ توصیه فنی فروشگاه توکل الکترونیک

💡 نکات کلیدی نصب و راه‌اندازی CM100DY-24H:

• دقت در اعمال خمیر سیلیکون: با توجه به فرکانس کاری بالای این قطعه، هرگونه ناهمواری یا وجود حباب هوا در زیر کفی فلزی، باعث ایجاد نقطه داغ موضعی و سوختن آنی تراشه می‌شود. اعمال یک لایه بسیار نازک، یکنواخت و باکیفیت از خمیر سیلیکون الزامی است.

• رعایت گشتاور پیچ‌ها: هنگام پیچ کردن ماژول روی هیت‌سینک، حتماً پیچ‌ها را به صورت ضربدری و با گشتاور استاندارد (حداکثر 1.96 نیوتن‌متر) سفت کنید تا از تاب برداشتن میکرونی بیس‌پلیت جلوگیری شود.

• جایگزینی هوشمندانه: به یاد داشته باشید که شما می‌توانید از ماژول CM100DY-24H به عنوان یک ارتقای عالی به جای مدل قدیمی بدون H استفاده کنید؛ اما هرگز مدل قدیمی بدون H را به جای این قطعه در دستگاه‌های فرکانس بالا نبندید.

🛒 قیمت و خرید CM100DY-24H

به دلیل محبوبیت بالا و مصرفی بودن ماژول‌های سری H میتسوبیشی در صنایع جوش و درایو ایران، نمونه‌های غیراورجینال، ریمارک و استوک فرسوده در بازار فیزیکی بسیار زیاد است. خرید قطعه تقلبی حاصلی جز سوختن دوباره بورد و آسیب به درایورهای فرمان ندارد. فروشگاه توکل الکترونیک با سال‌ها تخصص و تمرکز بر بازار نیمه‌هادی‌های قدرت، پارت‌نامبر اصلی و اورجینال CM100DY-24H ساخت ژاپن را با تضمین اصالت تراشه به مشتریان عزیز عرضه می‌نماید.

با توجه به نوسانات نرخ ارز در بازار و تغییرات موجودی انبار، جهت استعلام قیمت روز CM100DY-24H و دریافت مشاوره فنی پیش از خرید، با کارشناسان ما در فروشگاه توکل الکترونیک تماس حاصل فرمایید.
