ماژول ترانزیستور قدرت مدل QM50DX-H

توضیحات

معرفی فروشگاهی محصول

QM50DX-H یک ماژول ترانزیستور قدرت از برند Mitsubishi Electric است که برای کاربردهای صنعتی در مدارهای سوئیچینگ توان طراحی شده است. این قطعه در بازار قطعات الکترونیک صنعتی با عنوان Mitsubishi Transistor Module شناخته می‌شود و برای تجهیزاتی مناسب است که در آن‌ها کنترل جریان، پایداری حرارتی، تحمل ولتاژ و اطمینان عملکرد اهمیت دارد.

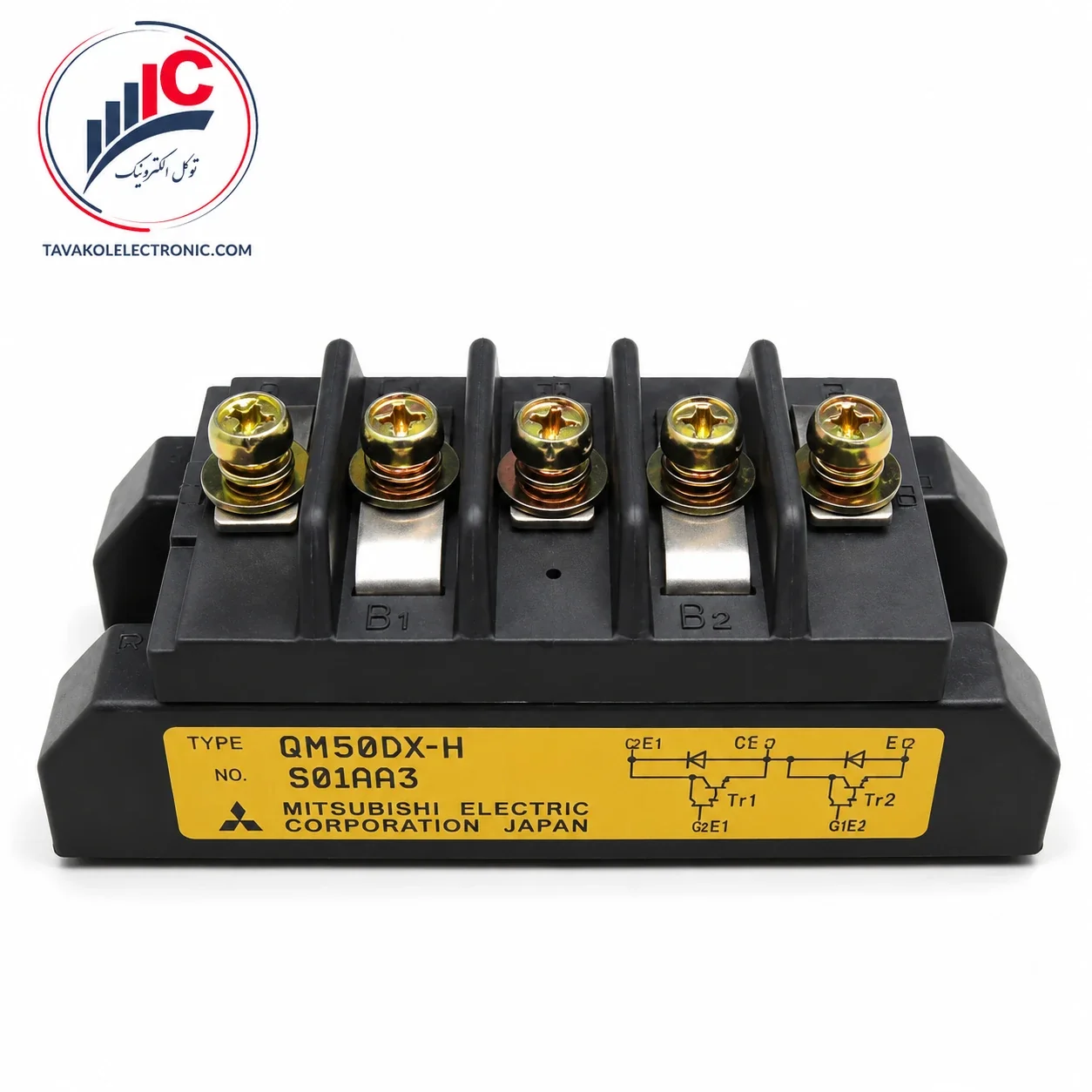

این ماژول با کلاس کاری 50A / 600V برای کاربردهایی مانند درایو صنعتی، کنترل موتور، سروو، تجهیزات توان و بردهای قدرت صنعتی استفاده می‌شود. روی تصویر محصول، کد QM50DX-H، برند Mitsubishi Electric Corporation Japan و دیاگرام داخلی دو ترانزیستور قدرت دیده می‌شود؛ بنابراین در زمان خرید باید این قطعه با ماژول‌های IGBT یا IPM اشتباه گرفته نشود.

برای استعلام قیمت و موجودی QM50DX-H اورجینال، با توکل الکترونیک تماس بگیرید.

مشخصات کلیدی محصول

ویژگی‌های مهم QM50DX-H

• ماژول ترانزیستور قدرت ساخت Mitsubishi Electric
• کلاس کاری 50A / 600V
• مناسب مدارهای سوئیچینگ توان صنعتی
• دارای ساختار دوبل مطابق دیاگرام روی بدنه محصول
• مناسب تعمیرات درایو، سروو و کنترلرهای صنعتی
• پکیج صنعتی مناسب نصب روی هیت‌سینک
• دارای ترمینال‌های قدرت پیچی برای اتصال مطمئن
• مناسب تجهیزات صنعتی قدیمی‌تر و ماشین‌آلات ژاپنی
• نیازمند بررسی مدار درایو بیس قبل از جایگزینی

کاربردهای صنعتی

QM50DX-H برای تجهیزاتی مناسب است که در آن‌ها کنترل توان، سوئیچینگ جریان و پایداری عملکرد در شرایط صنعتی اهمیت دارد.

• درایوهای صنعتی
• کنترلرهای موتور
• سروو درایو و Servo Amplifier
• تجهیزات CNC و ماشین‌آلات صنعتی
• منابع تغذیه و مدارهای قدرت
• تابلوهای کنترل توان
• تجهیزات صنعتی ژاپنی
• تعمیرات تخصصی بردهای قدرت
• مدارهای Medium Power Switching

برای مشاهده قطعات مشابه، می‌توانید دسته ماژول ترانزیستور قدرت توکل الکترونیک را بررسی کنید.

جهت بررسی اسناد فنی ، می‌توانید به سایت رسمی شرکت میتسوبیشی مراجعه نمایید

نکات فنی قبل از خرید

در خرید QM50DXH باید توجه شود که این قطعه با ماژول‌های IGBT یا IPM اشتباه گرفته نشود. این محصول در خانواده Mitsubishi Transistor Module قرار می‌گیرد و مدار فرمان آن معمولاً با ماژول‌های IGBT جدید متفاوت است.

قبل از جایگزینی، باید مواردی مانند پارت‌نامبر دقیق، لیبل قطعه، پین‌آوت، مدار داخلی، ولتاژ، جریان، مدار درایو بیس، ابعاد مکانیکی، محل پیچ‌ها و وضعیت هیت‌سینک بررسی شوند. مشابه بودن ظاهر قطعه یا نزدیک بودن کد محصول، برای جایگزینی قطعی کافی نیست.

همچنین قبل از نصب قطعه جدید، بهتر است مدار درایو، مقاومت‌های اطراف، اسنابر، فیوزها، خازن‌های قدرت، مسیرهای باس، خروجی بار و علت خرابی قطعه قبلی بررسی شود. اگر علت خرابی مشخص نشود، حتی قطعه سالم و اورجینال نیز ممکن است دوباره آسیب ببیند.

مقادیر فنی مهم

نکته مهم درباره نبود دیتاشیت رسمی مستقیم

برای QM50DX-H دیتاشیت رسمی مستقیم در دسترس نبود؛ بنابراین در این صفحه از بیان مقادیر جزئی مانند زمان‌های سوئیچینگ، مقاومت حرارتی دقیق یا شرایط تست دیتاشیتی خودداری شده است. اطلاعات اصلی صفحه بر پایه کد درج‌شده روی محصول، ساختار ظاهری، دیاگرام روی لیبل و منابع تأمین صنعتی نوشته شده است.

در زمان خرید یا تعویض، حتماً باید کد روی لیبل، آرایش پایه‌ها، ابعاد، مدار داخلی، ولتاژ، جریان و نوع درایو با برد اصلی تطبیق داده شود. این موضوع مخصوصاً برای تعمیرکاران درایو، سروو و بردهای قدرت صنعتی اهمیت زیادی دارد.

چرا خرید QM50DX-H از توکل الکترونیک؟

در قطعات صنعتی مانند QM50DX-H، اصالت کالا و تطبیق فنی اهمیت زیادی دارد. استفاده از نمونه‌های فیک، ریفر، تعمیری یا ناسازگار می‌تواند باعث خرابی مجدد برد، آسیب به درایو، خطای سروو، توقف ماشین صنعتی و افزایش هزینه تعمیرات شود.

توکل الکترونیک تأمین‌کننده قطعات الکترونیک صنعتی، ماژول‌های قدرت، IGBT، IPM، MOSFET، دیود، تریستور و ترانزیستورهای صنعتی است. حضور فیزیکی فروشگاه در بازار جمهوری تهران امکان خرید مطمئن، بررسی اصالت کالا، مشاوره تخصصی و پیگیری سفارش را برای تعمیرکاران، مدیران فنی و واحدهای نگهداری و تعمیرات فراهم می‌کند.

برای خرید QM50DX-H اورجینال یا دریافت مشاوره قبل از جایگزینی، با توکل الکترونیک تماس بگیرید.

سوالات متداول FAQ

QM50DX-H چه نوع قطعه‌ای است؟

QM50DX-H یک ماژول ترانزیستور قدرت از برند Mitsubishi Electric است که در بازار با عنوان Mitsubishi Transistor Module شناخته می‌شود.

ولتاژ و جریان QM50DX-H چقدر است؟

این ماژول در کلاس 50A / 600V معرفی می‌شود و برای مدارهای سوئیچینگ توان، درایو، کنترل موتور و تجهیزات صنعتی کاربرد دارد.

آیا QM50DXH یک ماژول IGBT است؟

بهتر است این قطعه را IGBT معرفی نکنیم. QM50DX-H در خانواده ماژول‌های ترانزیستور قدرت میتسوبیشی قرار می‌گیرد و مدار درایو آن باید جداگانه بررسی شود.

QM50DX-H برای چه تجهیزاتی مناسب است؟

این ماژول برای درایوهای صنعتی، سروو، کنترلرهای موتور، ماشین‌آلات صنعتی، بردهای قدرت و تجهیزات سوئیچینگ توان مناسب است.

قبل از تعویض QM50DX-H چه مواردی باید بررسی شود؟

قبل از تعویض، باید مدار درایو بیس، اسنابر، خازن‌های قدرت، فیوزها، مسیرهای باس، خروجی بار، هیت‌سینک و علت خرابی قبلی بررسی شود.

آیا می‌توان QM50DXH را با یک IGBT جایگزین کرد؟

جایگزینی مستقیم با IGBT معمولاً توصیه نمی‌شود، مگر اینکه مدار درایو، پین‌آوت، ولتاژ، جریان، رفتار سوئیچینگ و شرایط حرارتی کاملاً بررسی و تأیید شده باشد.

چرا اصالت QM50DX-H مهم است؟

چون این قطعه در مدارهای توان صنعتی استفاده می‌شود. نمونه فیک یا ناسازگار می‌تواند باعث افزایش تلفات، داغ‌شدن بیش از حد، خرابی مجدد برد و توقف تجهیز شود.
