ماژول ترانزیستور قدرت فوجی 6DI100A-060

توضیحات

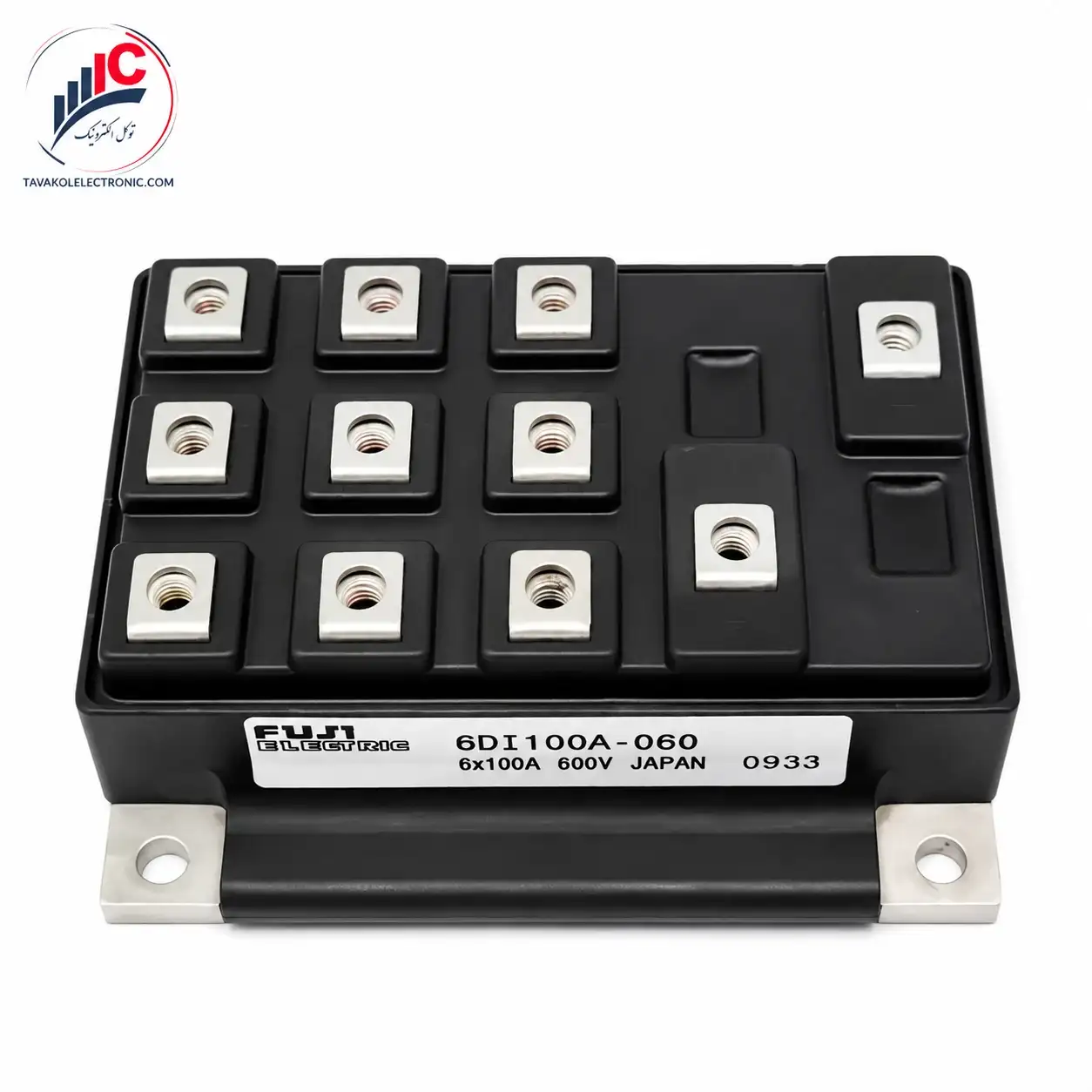

ماژول ترانزیستور قدرت فوجی الکتریک 6DI100A-060

ماژول ترانزیستور قدرت فوجی الکتریک مدل 6DI100A-060 یک ماژول شش‌کانال NPN از شرکت Fuji Electric ژاپن است که با جریان ۱۰۰ آمپر و ولتاژ ۶۰۰ ولت برای کاربردهای کنترل موتور AC و تجهیزات تهویه مطبوع طراحی شده است. این ماژول با پایه عایق‌شده (Insulated Type) و دیودهای فری‌ویلینگ یکپارچه، راه‌حلی فشرده و قابل‌اعتماد برای سیستم‌های درایو صنعتی به شمار می‌رود.

پیکربندی شش‌تایی (6-in-one) این ماژول امکان پیاده‌سازی مستقیم اینورتر سه‌فاز را بدون نیاز به قطعات جانبی اضافه فراهم می‌کند. این ویژگی فضای مورد نیاز روی برد را کاهش داده و طراحی سیستم را ساده‌تر می‌نماید. بهره جریان DC بالا (High DC Current Gain) از دیگر مزایای مهم این محصول است که کنترل دقیق و روان موتور را ممکن می‌سازد.

ویژگی‌های کلیدی ماژول 6DI100A-060

دیود فری‌ویلینگ یکپارچه (Free Wheeling Diode) یکی از مهم‌ترین ویژگی‌های این ماژول است. این دیودها مسیر بازگشت جریان ناشی از بارهای سلفی مانند سیم‌پیچ موتور را فراهم می‌کنند و از آسیب به ترانزیستورها در اثر ولتاژهای معکوس جلوگیری می‌نمایند.

بهره جریان DC بالا (High hFE) موجب می‌شود که با جریان بیس کمتر، جریان کلکتور بیشتری کنترل شود. این ویژگی مصرف توان مدار درایور را کاهش داده و کارایی کلی سیستم را بهبود می‌بخشد.

پایه عایق‌شده (Insulated Base) ایمنی الکتریکی را افزایش می‌دهد و نصب مستقیم روی هیت‌سینک فلزی را بدون نیاز به واشر عایق اضافه ممکن می‌سازد. این قابلیت مدیریت حرارتی را بهینه کرده و نصب را ساده‌تر می‌کند.

کاربردهای اصلی ماژول 6DI100A-060

• کنترل موتور AC سه‌فاز: درایوهای فرکانس متغیر (VFD) برای موتورهای القایی
• کولرهای صنعتی و تجاری: سیستم‌های تهویه مطبوع با توان بالا
• پمپ‌های صنعتی: کنترل سرعت پمپ‌های گریز از مرکز و جابجایی مثبت
• اینورترهای سه‌فاز: تبدیل DC به AC سه‌فاز در سیستم‌های صنعتی
• تجهیزات خانگی صنعتی: کمپرسورهای اینورتری و سیستم‌های تبرید

مشخصات فنی ماژول ترانزیستور قدرت فوجی 6DI100A-060

نکات مهم در نصب و راه‌اندازی

خنک‌کاری: با توجه به توان اتلافی ۴۰۰ وات به ازای هر ترانزیستور، استفاده از هیت‌سینک مناسب با خمیر حرارتی (Thermal Compound) الزامی است. مقاومت حرارتی پایه به هیت‌سینک (Rth(c-f)) با استفاده از خمیر حرارتی تنها ۰.۰۵ درجه سانتیگراد بر وات است.

درایور بیس: این ماژول یک ترانزیستور BJT است و برخلاف IGBT، برای روشن نگه داشتن آن نیاز به جریان بیس مداوم دارد. جریان بیس پیشنهادی ۲.۵ آمپر برای IC برابر ۱۰۰ آمپر است.

گشتاور پیچ‌ها: گشتاور اتصال پیچ‌های نصب ۳.۵ نیوتون‌متر و پیچ‌های ترمینال ۱.۷ نیوتون‌متر توصیه شده است.

محصولات مشابه و اطلاعات بیشتر

برای مشاهده سایر مدل‌ها و بررسی قطعات مشابه، می‌توانید از دسته‌بندی ترانزیستورهای قدرت در فروشگاه بازدید کنید:
