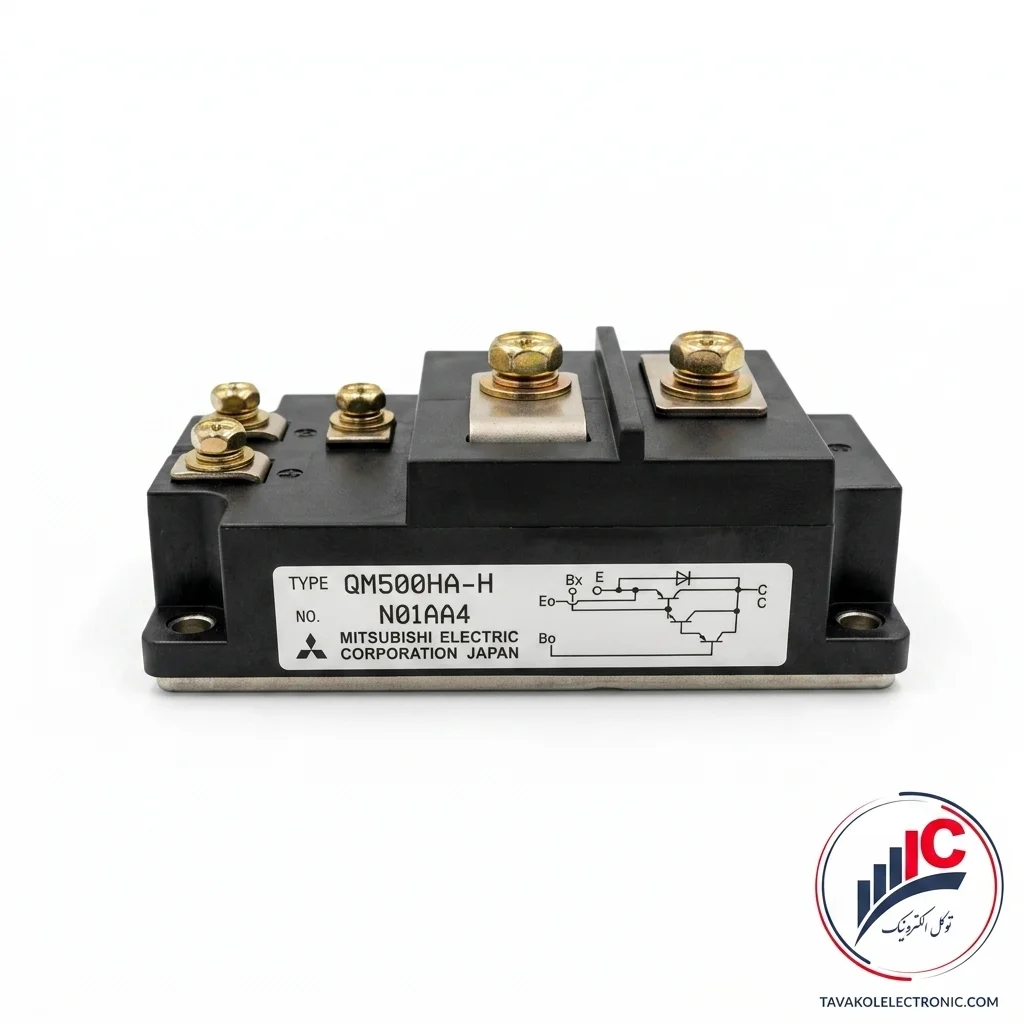

QM500HA-H یک ماژول ترانزیستور قدرت میتسوبیشی از سری Mitsubishi Transistor Module است که برای کاربردهای High Power Switching در تجهیزات صنعتی طراحی شده است. این محصول با جریان کلکتور 500 آمپر و ولتاژ کلکتور-امیتر 600 ولت، گزینهای مناسب برای مدارهای قدرت، سیستمهای کنترل موتور، UPS صنعتی، منابع CVCF، تجهیزات NC و دستگاههای جوشکاری محسوب میشود.
این قطعه در خانواده ماژول ترانزیستور صنعتی قرار میگیرد و نباید با IGBT یا IPM اشتباه گرفته شود. در ماژولهای ترانزیستوری سری QM، فرماندهی معمولاً بر اساس ترمینالهای Base و Emitter انجام میشود و مدار درایو آن با درایو گیت IGBT تفاوت دارد. به همین دلیل هنگام خرید یا جایگزینی QM500HA-H Mitsubishi باید نوع مدار فرمان، پایهها، جریان بیس و شرایط نصب دستگاه دقیق بررسی شود.
اگر به دنبال خرید QM500HA-H برای تعمیر تجهیزات صنعتی، درایوهای قدیمی، UPS، کنترلر موتور یا تابلوهای قدرت هستید، این محصول یکی از مدلهای پرتوان و قابلاعتماد در خانواده Power Transistor Module میتسوبیشی است.
برای مشاهده قطعات مشابه، میتوانید دسته ماژول ترانزیستور قدرت توکل الکترونیک را بررسی کنید.
برای استعلام قیمت و موجودی QM500HA-H اورجینال، با توکل الکترونیک تماس بگیرید.
| مشخصه | مقدار |
|---|---|
| کد محصول | QM500HA-H |
| برند | Mitsubishi Electric |
| نوع قطعه | ماژول ترانزیستور قدرت |
| خانواده قطعه | Mitsubishi Transistor Module |
| کاربرد اصلی | High Power Switching |
| جریان کلکتور | 500A |
| ولتاژ کلکتور-امیتر | 600V |
| بهره جریان DC | hFE = 750 |
| ساختار بدنه | Insulated Type |
| وضعیت استاندارد | UL Recognized |
| وزن تقریبی | 640g |
| پیچ ترمینال اصلی | M6 |
| پیچ ترمینال کنترلی | M4 |
QM500HA-H به دلیل توان بالا و ساختار ایزوله، در بسیاری از تجهیزات صنعتی استفاده میشود. مهمترین کاربردهای این ماژول ترانزیستور قدرت عبارتاند از:
قبل از خرید QM500HA-H لازم است کد دقیق قطعه معیوب، نقشه پایهها، نوع مدار فرمان و مشخصات مدار قدرت دستگاه بررسی شود. این محصول یک ماژول ترانزیستور قدرت است و از نظر ساختار کنترلی با IGBT و IPM تفاوت دارد.
در بسیاری از دستگاههای صنعتی، مدار فرمان این نوع قطعه بر پایه جریان بیس، جریان بیس معکوس و شرایط خاموشسازی ترانزیستور طراحی میشود. بنابراین جایگزینی QM500HA-H Mitsubishi فقط بر اساس جریان 500A و ولتاژ 600V کافی نیست و باید سازگاری کامل با مدار دستگاه بررسی شود.
همچنین هنگام خرید، وضعیت ظاهری قطعه، سلامت ترمینالها، کیفیت سطح زیرین ماژول، اصالت برند، عدم شکستگی بدنه و تطابق کامل پارتنامبر اهمیت زیادی دارد. در قطعات قدرت صنعتی، استفاده از قطعه نامطمئن یا اشتباه میتواند باعث آسیب مجدد به برد قدرت، درایو، موتور، فیوزها یا مدار فرمان شود.
| پارامتر | نماد | مقدار |
|---|---|---|
| ولتاژ کلکتور-امیتر | VCEX | 600V |
| ولتاژ کلکتور-بیس | VCBO | 600V |
| ولتاژ امیتر-بیس | VEBO | 7V |
| جریان کلکتور | IC | 500A |
| جریان معکوس کلکتور / دیود | -IC | 500A |
| توان تلفاتی کلکتور | PC | 1780W |
| جریان بیس | IB | 10A |
| جریان surge معکوس کلکتور | -ICSM | 5000A |
| دمای مجاز اتصال | Tj | -40 تا +150°C |
| دمای نگهداری | Tstg | -40 تا +125°C |
| ولتاژ ایزولاسیون | Viso | 2500V AC / 1min |
| افت ولتاژ اشباع کلکتور-امیتر | VCE(sat) | حداکثر 2.5V |
| افت ولتاژ اشباع بیس-امیتر | VBE(sat) | حداکثر 3.5V |
| ولتاژ معکوس کلکتور-امیتر | -VCEO | حداکثر 1.8V |
| بهره جریان DC | hFE | حداقل 750 |
| زمان روشنشدن | ton | حداکثر 3.0µs |
| زمان ذخیره | ts | حداکثر 10µs |
| زمان خاموششدن | tf | حداکثر 3.5µs |
| مقاومت حرارتی ترانزیستور | Rth(j-c) Q | حداکثر 0.07°C/W |
| مقاومت حرارتی دیود | Rth(j-c) R | حداکثر 0.25°C/W |
| مقاومت حرارتی کیس به فین | Rth(c-f) | حداکثر 0.04°C/W |
QM500HA-H یک Power Transistor Module از برند Mitsubishi است و جایگزینی آن با قطعات دیگر باید با دقت انجام شود. این قطعه دارای ترمینالهای B، E، C و BX است و مدار فرمان آن با ساختار ماژولهای IGBT تفاوت دارد. در نتیجه، حتی اگر یک ماژول دیگر از نظر جریان و ولتاژ به این محصول نزدیک باشد، تا زمانی که ساختار پایهها، مدار درایو، شرایط سوئیچینگ، نوع دیود داخلی و محدودیتهای حرارتی بررسی نشده باشد، نمیتوان آن را جایگزین قطعی دانست.
برای نصب صحیح این ماژول ترانزیستور صنعتی باید از هیتسینک مناسب، گریس حرارتی استاندارد، سطح تماس تمیز و گشتاور مناسب پیچها استفاده شود. در دیتاشیت، پیچ ترمینال اصلی و پیچ نصب از نوع M6 و پیچهای کنترلی از نوع M4 ذکر شدهاند. رعایت این موارد در ماژولهای جریان بالا مانند QM500HA-H برای کاهش مقاومت حرارتی، جلوگیری از داغی بیش از حد و افزایش طول عمر قطعه ضروری است.
توکل الکترونیک تأمینکننده قطعات الکترونیک صنعتی، ماژولهای قدرت، IGBT، IPM، MOSFET، دیود، تریستور و ترانزیستورهای صنعتی است. حضور فیزیکی فروشگاه در بازار جمهوری تهران امکان خرید مطمئن، بررسی اصالت کالا، مشاوره تخصصی و پیگیری سفارش را برای تعمیرکاران، مدیران فنی و واحدهای نگهداری و تعمیرات فراهم میکند.
خرید QM500HA-H از توکل الکترونیک برای تعمیرکاران صنعتی، مسئولان تأمین قطعه، مدیران فنی و واحدهای نگهداری و تعمیرات این مزیت را دارد که قبل از خرید، امکان بررسی تطابق قطعه با دستگاه، نوع ماژول، مشخصات فنی و شرایط جایگزینی وجود دارد. در قطعاتی مثل ماژول ترانزیستور قدرت میتسوبیشی، انتخاب اشتباه فقط یک خرید ناموفق نیست؛ بلکه میتواند باعث خرابی مجدد دستگاه و افزایش هزینه تعمیر شود.
جهت بررسی اسناد فنی ، میتوانید به سایت رسمی شرکت میتسوبیشی مراجعه نمایید
آیا QM500HA-H یک ماژول IGBT است؟
خیر. QM500HA-H در دیتاشیت Mitsubishi بهعنوان Transistor Module معرفی شده است. این محصول یک ماژول ترانزیستور قدرت است و از نظر مدار فرمان با IGBT و IPM تفاوت دارد.
جریان و ولتاژ اصلی QM500HA-H چقدر است؟
جریان کلکتور این ماژول 500 آمپر و ولتاژ کلکتور-امیتر آن 600 ولت است.
QM500HA-H در چه دستگاههایی استفاده میشود؟
این قطعه در کنترلکنندههای موتور AC، کنترلکنندههای موتور DC، UPS، منابع CVCF، تجهیزات NC، ماشینآلات صنعتی و دستگاههای جوشکاری کاربرد دارد.
آیا QM500HA-H را میتوان با IGBT همجریان جایگزین کرد؟
خیر، چنین جایگزینی بدون بررسی تخصصی توصیه نمیشود. QM500HA-H Mitsubishi یک ماژول ترانزیستور صنعتی است و مدار درایو آن معمولاً با درایو IGBT متفاوت است.
آیا QM500HA-H برای تعمیر درایوهای صنعتی مناسب است؟
بله، اگر دستگاه اصلی از همین پارتنامبر یا ماژول سازگار با آن استفاده کرده باشد، QM500HA-H میتواند برای تعمیر درایوها و تجهیزات قدرت صنعتی مناسب باشد.
در زمان خرید QM500HA-H به چه نکاتی باید توجه کرد؟
باید کد دقیق قطعه، سلامت ظاهری، اصالت برند، نقشه پایهها، نوع مدار درایو، توان حرارتی و شرایط نصب بررسی شود.
چطور قیمت و موجودی QM500HA-H را استعلام بگیرم؟
برای استعلام قیمت و موجودی QM500HA-H اورجینال، با توکل الکترونیک تماس بگیرید.
| Part Number | QM500HA-H |
|---|---|
| برند | Mitsubishi |
| مشخصات فنی | 500A-600V |
