ماسفت 2SK1723

ویژگی‌ها
Part Number2SK1723
پکیجTO-3PN
Channel TypeN-Channel
مشخصات فنیVDS: 600 V, ID: 12 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

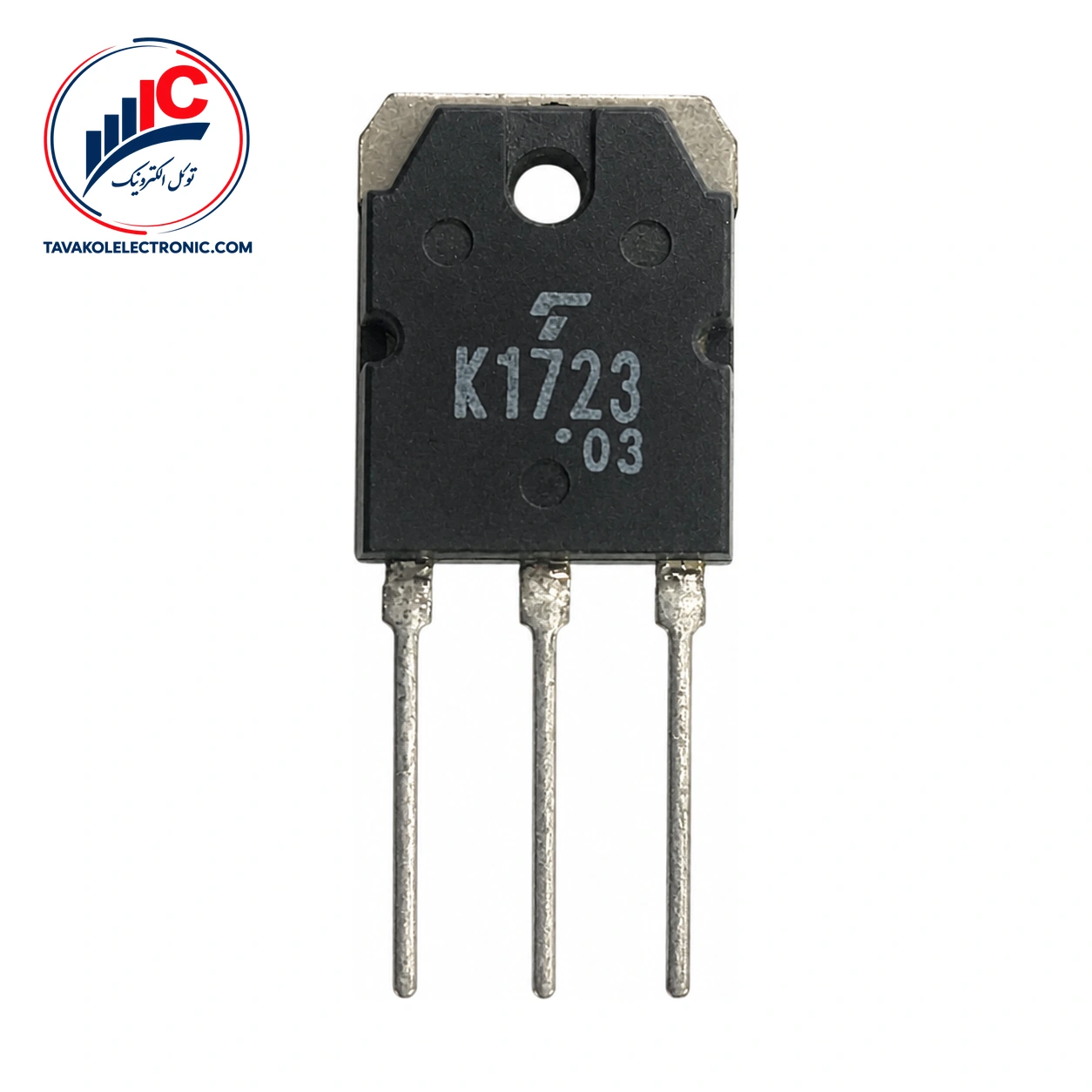

معرفی ماسفت 2SK1723

ماسفت 2SK1723 یک ترانزیستور MOSFET کانال N است که برای منابع تغذیه، مبدل‌ها و کنترل توان موتور معرفی شده است. سرعت سوئیچینگ بالا و مشخصات ولتاژی این قطعه، آن را به گزینه‌ای قابل بررسی در مدارهای سوئیچینگ توان تبدیل می‌کند.

در انتخاب قطعه، نوع کانال، پکیج، ترتیب پایه‌ها و پارامترهای الکتریکی را با طراحی خود تطبیق دهید. بررسی دقیق پارت‌نامبر هم مهم است، چون شباهت ظاهری قطعات به‌تنهایی برای جایگزینی یا نصب صحیح کافی نیست.

برای مقایسه مدل‌های موجود، خرید ماسفت را بررسی کنید و پیش از سفارش، نیاز مدار و مشخصات قطعه را کنار هم قرار دهید.


مشخصات فنی 2SK1723

مهم‌ترین مشخصات این مدل در جدول زیر آمده است. مقادیر دارای شرط، فقط در همان شرایط آزمون معتبر هستند.

مشخصه مقدار
نوع قطعه MOSFET کانال N
پکیج TO-3PN
ولتاژ شکست Drain-Source حداقل 600 V؛ در VGS=0، ID=1 mA و TC=25°C
ولتاژ آستانه گیت 1.5 تا 3.5 V؛ در VDS=VGS، ID=1 mA و TC=25°C
مقاومت روشن Drain-Source حداکثر 0.65 Ω؛ در VGS=10 V، ID=6 A و TC=25°C
سرعت سوئیچینگ سریع

در این پکیج، پایه 1 به Gate، پایه 2 به Drain و پایه 3 به Source اختصاص دارد. پیش از نصب، شماره پایه‌ها را با مسیرهای برد و نقشه مدار تطبیق دهید تا خطای سیم‌کشی پیش نیاید.

محدوده‌های مجاز 2SK1723

ولتاژ Drain-Source برابر 600 V، جریان پیوسته Drain برابر 12 A و توان تلفاتی کل برابر 150 W به‌عنوان حداکثر مطلق اعلام شده‌اند. این اعداد ظرفیت کاری در همه شرایط را نشان نمی‌دهند و باید همراه با شرایط حرارتی، بار و حاشیه اطمینان مدار در نظر گرفته شوند.

حداکثر مطلق ولتاژ Gate-Source برابر ±30 V و حداکثر دمای پیوند کاری 150°C است. بازه دمای نگهداری نیز از 55- تا 150°C اعلام شده است.


کاربرد و نکات انتخاب

این ماسفت برای منابع تغذیه، مبدل‌ها و کنترل توان موتور در نظر گرفته شده است. در مقایسه با نیاز مدار، ولتاژ شکست، مقاومت روشن و روش تحریک گیت از پارامترهای مهم هستند. مقاومت Drain-Source حداکثر 0.65 Ω در شرایط مشخص‌شده، باید همراه با ولتاژ گیت 10 V، جریان 6 A و دمای 25°C تفسیر شود.

جریان نشتی Gate-Body حداکثر ±100 nA است؛ این مقدار در VGS برابر ±25 V، VDS برابر صفر و دمای 25°C مشخص شده است. جریان Drain در حالت ولتاژ گیت صفر نیز حداکثر 300 µA اعلام شده که در VDS برابر 600 V، VGS برابر صفر و دمای 25°C به دست آمده است.

بررسی پکیج و پایه‌ها

پکیج TO-3PN باید با فضای مکانیکی و آرایش پایه‌های برد سازگار باشد. هنگام سفارش، علاوه بر نوع MOSFET، ترتیب Gate، Drain و Source را کنترل کنید. تطبیق پارت‌نامبر و پکیج پیش از نصب، احتمال انتخاب نادرست را کاهش می‌دهد.


قیمت و خرید ماسفت 2SK1723

برای استعلام قیمت و موجودی روز این ماسفت با توکل الکترونیک تماس بگیرید. این قطعه برای فروش تکی و تعدادی عرضه می‌شود و امکان خرید عمده و تأمین شرکتی نیز وجود دارد. در صورت نیاز، دریافت پیش‌فاکتور و ارسال به سراسر کشور فراهم است.


سفارش 2SK1723 از توکل الکترونیک

اگر نوع کانال N، پکیج TO-3PN و مشخصات الکتریکی این مدل با طراحی شما همخوانی دارد، برای دریافت قیمت و موجودی روز پیام دهید یا سفارش خود را ثبت کنید. توکل الکترونیک امکان فروش تکی و تعدادی، خرید عمده و تأمین شرکتی را فراهم می‌کند. حضور فیزیکی در بازار جمهوری تهران نیز برای پیگیری خرید در دسترس است.


پرسش‌های متداول درباره 2SK1723

2SK1723 چه نوع قطعه‌ای است؟

2SK1723 یک ترانزیستور MOSFET کانال N است که برای منابع تغذیه، مبدل‌ها و کنترل توان موتور معرفی شده و سرعت سوئیچینگ آن سریع توصیف شده است.

پکیج و ترتیب پایه‌های 2SK1723 چیست؟

این قطعه در پکیج TO-3PN عرضه می‌شود. پایه 1 Gate، پایه 2 Drain و پایه 3 Source است. پیش از نصب، این ترتیب را با مدار و برد خود بررسی کنید.

توضیحات تکمیلی

Part Number

2SK1723

پکیج

TO-3PN

Channel Type

N-Channel

مشخصات فنی

VDS: 600 V, ID: 12 A
