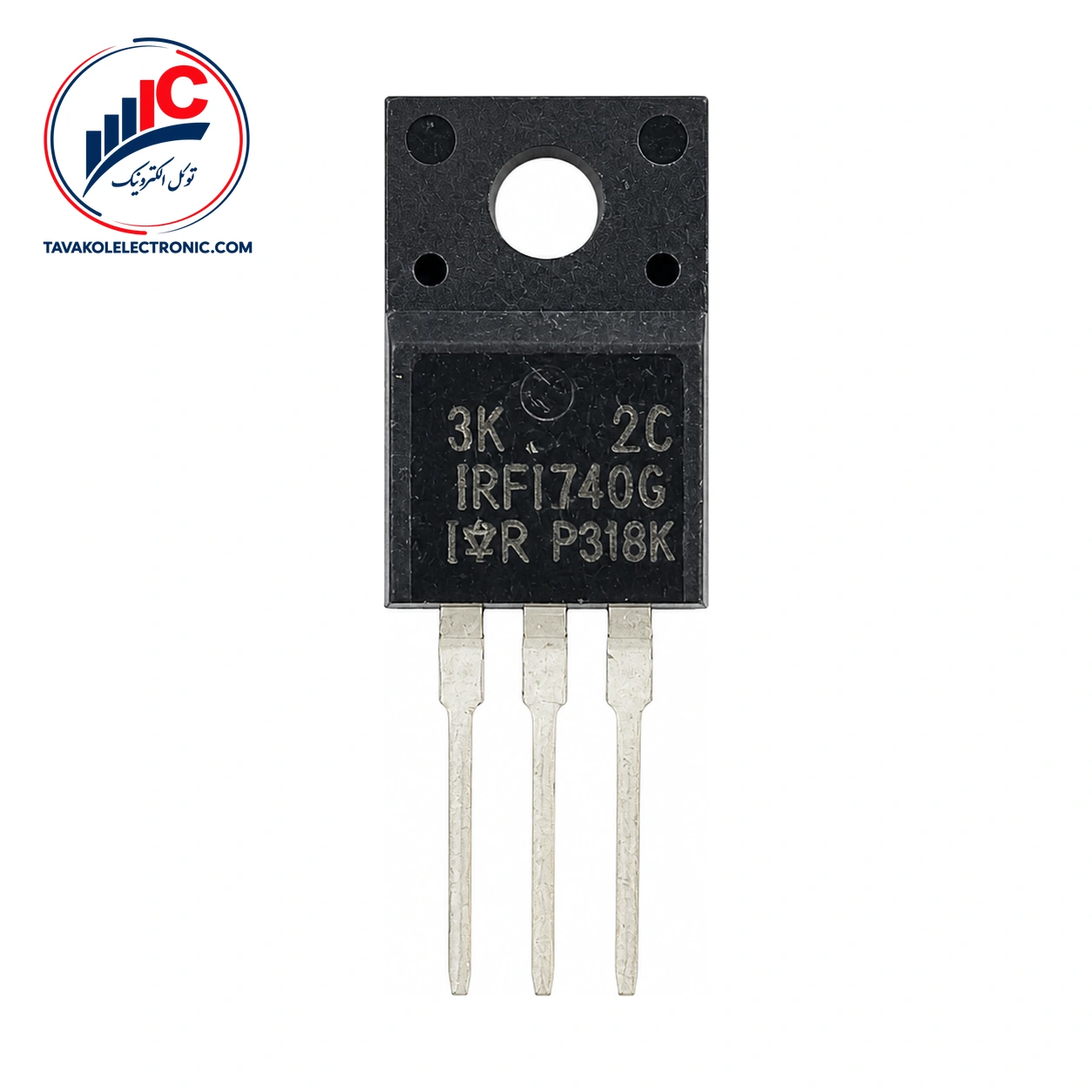

ماسفت IRFI740G یک HEXFET Power MOSFET از Vishay / Siliconix است و در پکیج ایزوله TO-220 FULLPAK عرضه میشود. این قطعه برای کاربردهای تجاری و صنعتی معرفی شده است. هنگام انتخاب، ولتاژ شکست درین به سورس، مقاومت روشن و شرایط نصب را با نیاز مدار تطبیق دهید.
برای خرید، نام دقیق پارتنامبر و تعداد موردنیاز را اعلام کنید تا بررسی لازم انجام شود. توکل الکترونیک امکان استعلام قیمت و موجودی روز، فروش تکی و تعدادی، بررسی پارتنامبر قبل از سفارش و دریافت پیشفاکتور را فراهم میکند.
ولتاژ شکست درین به سورس این قطعه حداقل 400 V است. این مقدار در شرایط VGS=0 V و ID=250 µA مشخص شده و باید در کنار شرایط واقعی مدار بررسی شود. حداکثر مقاومت روشن ایستای درین به سورس 0.55 Ω است که با VGS=10 V و ID=3.2 A اندازهگیری شده است.
ولتاژ آستانه گیت به سورس از حداقل 2.0 V تا حداکثر 4.0 V اعلام شده است. این مقدار در شرایط VDS=VGS و ID=250 µA تعریف میشود و نباید بهتنهایی معیار راهاندازی درایور گیت قرار بگیرد.
| پارامتر | مقدار | شرایط |
|---|---|---|
| نوع قطعه | HEXFET Power MOSFET | — |
| ولتاژ شکست درین به سورس | حداقل 400 V | VGS=0 V، ID=250 µA |
| مقاومت روشن درین به سورس | حداکثر 0.55 Ω | VGS=10 V، ID=3.2 A |
| شارژ کل گیت | معمولاً 66 nC | ID=10 A |
| مقاومت حرارتی اتصال به بدنه | حداکثر 3.1 °C/W | — |
شارژ کل گیت معمولاً 66 nC است و مشخصات سوئیچینگ شامل تأخیر روشنشدن معمولاً 14 ns، زمان خیز معمولاً 25 ns، تأخیر خاموششدن معمولاً 54 ns و زمان افت معمولاً 24 ns میشود. این مقادیر در شرایط VDD=200 V، ID=10 A، RG=9.1 Ω و RD=20 Ω ارائه شدهاند.
پکیج این ماسفت TO-220 FULLPAK از نوع ایزوله است. ایزولاسیون ولتاژ بالای پکیج 2.5 kVRMS بوده و این مقدار با شرط t=60 s و f=60 Hz مشخص شده است. فاصله خزشی سینک تا پایه نیز 4.8 mm اعلام شده است.
این ویژگیها برای بررسی فاصلههای عایقی، روش نصب و هماهنگی مکانیکی با مدار اهمیت دارند. پیش از سفارش یا جایگزینی، ساختار قطعه موجود و فضای نصب را با پکیج TO-220 FULLPAK تطبیق دهید.
مقادیر زیر حد مجاز هستند و برای استفاده دائمی، باید شرایط حرارتی و طراحی مدار هم در نظر گرفته شود. حداکثر جریان درین پیوسته 5.4 A در دمای بدنه 25°C و با VGS=10 V است. این حد در دمای بدنه 100°C برابر 3.4 A اعلام شده است. حداکثر توان تلفاتی در دمای بدنه 25°C برابر 40 W است. بازه دمای اتصال و نگهداری نیز از -55°C تا +150°C تعیین شده است.
هنگام ثبت سفارش، نام دقیق IRFI740G و تعداد موردنیاز را اعلام کنید تا پارتنامبر و نیاز سفارش بررسی شود. برای بررسی گروه قطعات این دسته میتوانید عبارت مشاهده ماسفت را دنبال کنید.
این ماسفت توان با پکیج ایزوله TO-220 FULLPAK، ولتاژ شکست حداقل 400 V، مقاومت روشن حداکثر 0.55 Ω و ایزولاسیون 2.5 kVRMS شناخته میشود. شارژ گیت، زمانهای سوئیچینگ و مقاومت حرارتی نیز برای مقایسه طراحی اهمیت دارند. انتخاب نهایی باید بر اساس ولتاژ، جریان، شرایط درایو گیت، دفع حرارت و فضای نصب انجام شود.
برای سفارش یا دریافت پیشفاکتور، پارتنامبر را دقیقاً اعلام کنید. امکان حضور فیزیکی در بازار جمهوری تهران و ارسال به سراسر کشور وجود دارد.
این قطعه یک HEXFET Power MOSFET از Vishay / Siliconix است و در پکیج ایزوله TO-220 FULLPAK قرار دارد. کاربرد اعلامشده آن تجاری و صنعتی است.
پکیج TO-220 FULLPAK از نوع ایزوله است و ایزولاسیون ولتاژ بالای آن 2.5 kVRMS با شرایط آزمون t=60 s و f=60 Hz اعلام شده است. فاصله خزشی سینک تا پایه 4.8 mm است.
| Part Number | IRFI740G |
|---|---|
| پکیج | TO-220-3 |
| مشخصات فنی | VDS: 400 V, ID: 5.4 A |
