ماسفت BUZ356 ساخت Siemens، یک ترانزیستور قدرت SIPMOS با کانال N و حالت کاری Enhancement است. این قطعه در گروه ماسفت‌های قدرت قرار می‌گیرد و Avalanche-rated هم هست. نوع کانال، حالت کاری و مشخصات الکتریکی، از نکات اصلی برای تطبیق آن با طراحی یا قطعه موجود در مدار هستند.

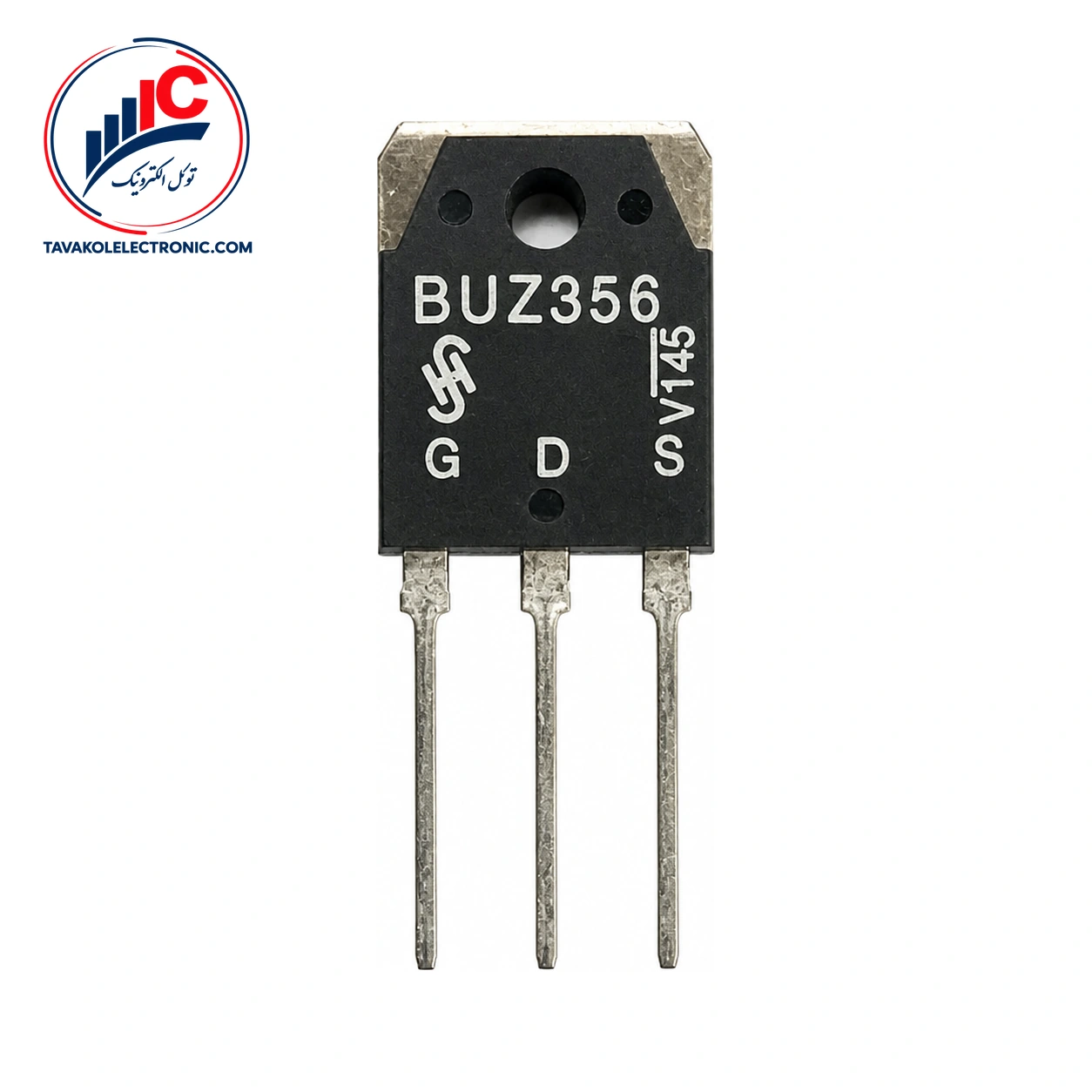

پکیج این ماسفت TO-218 AA است و سه پایه آن به‌ترتیب شامل گیت در پایه 1، درین در پایه 2 و سورس در پایه 3 میشود. پیش از جایگزینی، تطبیق پارت‌نامبر، شکل نصب و ترتیب پایه‌ها با نمونه موجود اهمیت دارد. برای مشاهده گزینه‌های این خانواده، عبارت انواع ماسفت را بررسی کنید.
حداقل ولتاژ شکست درین-سورس 800 V است؛ این مقدار در شرایط VGS = 0 V، جریان درین 0.25 mA و دمای پیوند 25 °C بیان شده است. مقاومت درین-سورس در حالت روشن، با VGS = 10 V و ID = 3.9 A، مقدار معمول 1.6 Ω و حداکثر 2 Ω دارد. این دو پارامتر برای بررسی سطح ولتاژ مدار و تلفات هدایتی هنگام انتخاب قطعه اهمیت دارند.
| پارامتر | مقدار | شرایط آزمون |
|---|---|---|
| نوع کانال و حالت کاری | N channel، Enhancement | ترانزیستور قدرت SIPMOS |
| پکیج و پایه‌ها | TO-218 AA | 1: G، 2: D، 3: S |
| ولتاژ شکست درین-سورس | حداقل 800 V | VGS = 0 V، ID = 0.25 mA، Tj = 25 °C |
| مقاومت درین-سورس روشن | معمولاً 1.6 Ω، حداکثر 2 Ω | VGS = 10 V، ID = 3.9 A |
| ولتاژ آستانه گیت | حداقل 2.1، معمولاً 3، حداکثر 4 V | VGS = VDS، ID = 1 mA، Tj = 25 °C |
| ظرفیت ورودی | معمولاً 1750، حداکثر 2350 pF | VGS = 0 V، VDS = 25 V، f = 1 MHz |
ولتاژ آستانه گیت با حداقل 2.1 V، مقدار معمول 3 V و حداکثر 4 V در جریان آزمون 1 mA مشخص شده است؛ بنابراین این مقدار را نباید به‌تنهایی به‌عنوان ولتاژ کامل روشن‌شدن در نظر گرفت. ترارسانایی مستقیم نیز حداقل 2.5 S و مقدار معمول 6.8 S در ID = 3.9 A است.
مقادیر درج‌شده در بخش حدود مجاز، شرایط کار عادی نیستند. ولتاژ درین-سورس 800 V، جریان درین پیوسته 5.3 A و جریان پالسی 21 A در دمای بدنه 25 °C به‌عنوان حدود مجاز مشخص شده‌اند. همچنین حد مجاز ولتاژ گیت-سورس ±20 V است و محدوده دمای پیوند کاری از -55 تا +150 °C اعلام شده است. توان تلفاتی حداکثر 125 W نیز در دمای بدنه 25 °C بیان میشود.
در مسیر دیود معکوس، ولتاژ مستقیم مقدار معمول 0.95 V و حداکثر 1.4 V دارد؛ شرایط این اندازه‌گیری VGS = 0 V و IF = 12 A است. ظرفیت ورودی و فرکانس آزمون آن نیز هنگام بررسی نیاز درایو گیت و رفتار سوئیچینگ قابل توجه هستند.
قیمت و موجودی BUZ356 به وضعیت تأمین و تعداد موردنیاز بستگی دارد. برای استعلام قیمت و موجودی روز، با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است.
برای خرید BUZ356، شماره فنی، پکیج TO-218 AA و آرایش پایه‌ها را با نمونه یا مدار خود تطبیق دهید. توکل الکترونیک امکان بررسی پارت‌نامبر قبل از سفارش، ضمانت اصالت کالا و ارسال به سراسر کشور را ارائه می‌کند.
BUZ356 یک ترانزیستور قدرت SIPMOS با کانال N و حالت Enhancement است و به‌صورت Avalanche-rated معرفی شده است.
پکیج قطعه TO-218 AA است. پایه 1 گیت، پایه 2 درین و پایه 3 سورس است.
حداقل ولتاژ شکست درین-سورس 800 V است و این مقدار با شرایط مشخص‌شده برای VGS، جریان درین و دمای پیوند سنجیده میشود.
این ماسفت کانال N، پکیج TO-218 AA، حداقل ولتاژ شکست 800 V و مقاومت روشن‌شدن معمول 1.6 Ω دارد. اگر مشخصات BUZ356 با طراحی شما مطابقت دارد، برای اطلاع از قیمت روز، موجودی و شرایط فروش تکی یا تعدادی با توکل الکترونیک در ارتباط باشید. بررسی پارت‌نامبر پیش از سفارش، به انتخاب دقیق قطعه کمک می‌کند.
| Part Number | BUZ356 |
|---|---|
| پکیج | TO-218 AA |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 800 V, ID: 5.3 A |
