2SK2391 یک ماسفت سیلیکونی کانال N از Toshiba Semiconductor است که برای مدارهای سوئیچینگ توان طراحی شده است. این قطعه در چاپر رگولاتور، مبدل‌های DC-DC و مدارهای موتوردرایو کاربرد دارد و برای طراحانی مناسب است که به مشخصات سوئیچ، شرایط درایو گیت و نوع پکیج توجه می‌کنند.
از نکات مهم در انتخاب این قطعه، پشتیبانی از درایو گیت 4V است. مقاومت روشن در این شرایط، در جریان درین 10A، مقدار تیپیک 0.09Ω و مقدار حداکثر 0.13Ω دارد. درایو گیت 10V نیز مقاومت روشن پایین‌تری ارائه می‌کند؛ مقدار تیپیک آن 0.066Ω و مقدار حداکثر 0.085Ω است. این اعداد باید همراه با شرایط آزمون و طراحی حرارتی مدار بررسی شوند و نباید برای همه شرایط کاری به‌صورت ثابت در نظر گرفته شوند.
در زمان انتخاب این ماسفت، نوع کانال، نیاز مدار به درایو گیت 4V یا 10V، جریان بار و ساختار مکانیکی برد را بررسی کنید. ولتاژ شکست درین-سورس حداقل 100V است و جریان قطع درین در شرایط مشخص‌شده حداکثر 100µA اعلام شده است. ولتاژ آستانه گیت نیز در بازه 0.8 تا 2.0V قرار دارد؛ بنابراین نباید آن را با ولتاژ لازم برای روشن‌شدن کامل قطعه اشتباه گرفت.
جدول زیر مهم‌ترین مشخصات قابل استفاده برای مقایسه و انتخاب را خلاصه می‌کند. مقادیر تیپیک و حداکثر فقط در شرایط ذکرشده معتبر هستند.
| پارامتر | مقدار | شرایط یا توضیح |
|---|---|---|
| نوع کانال | N-Channel | ماسفت سیلیکونی |
| درایو گیت | 4V | مشخصه درایو گیت |
| مقاومت روشن در VGS=10V | 0.066Ω تیپیک، 0.085Ω حداکثر | ID=10A، Ta=25°C |
| مقاومت روشن در VGS=4V | 0.09Ω تیپیک، 0.13Ω حداکثر | ID=10A، Ta=25°C |
| ولتاژ شکست درین-سورس | حداقل 100V | ID=10mA، VGS=0V |
| زمان‌های سوئیچینگ تیپیک | tr=20ns، ton=30ns، tf=50ns، toff=140ns | شرایط آزمون دیتاشیت |
هدایت انتقالی مستقیم این قطعه در شرایط VDS=10V و ID=10A، مقدار تیپیک 16S و حداقل 8S دارد. زمان‌های سوئیچینگ اعلام‌شده نیز شامل زمان خیز 20ns، روشن‌شدن 30ns، افت 50ns و خاموش‌شدن 140ns هستند. برای استفاده عملی، نحوه درایو گیت، مسیرهای جریان و دفع حرارت مدار باید جداگانه ارزیابی شوند.
پکیج این قطعه با نام‌گذاری Toshiba 2-10R1B و شناسه JEITA SC-67 معرفی شده است. پیش از مونتاژ، ابعاد footprint، جهت پایه‌ها و فضای موردنیاز برای نصب را با نمونه موجود و طراحی برد تطبیق دهید. بررسی این موارد به‌خصوص هنگام جایگزینی قطعه در بردهای تعمیراتی اهمیت دارد.
برای استعلام قیمت و موجودی روز این ماسفت با توکل الکترونیک تماس بگیرید. این قطعه به‌صورت فروش تکی و تعدادی عرضه میشود و برای خرید عمده و تأمین شرکتی نیز امکان دریافت پیش‌فاکتور وجود دارد. ضمانت اصالت کالا و بررسی پارت‌نامبر قبل از سفارش، فرایند خرید را برای پروژه‌های تعمیراتی و تولیدی مطمئن‌تر می‌کند.
برای انتخاب قطعه مناسب، شماره فنی 2SK2391، نوع پکیج و نیاز واقعی مدار را پیش از ثبت سفارش تطبیق دهید. ارسال به سراسر کشور انجام میشود و امکان مراجعه حضوری به بازار جمهوری تهران نیز وجود دارد. برای مقایسه گروه محصول میتوانید از عبارت مشاهده ماسفت استفاده کنید.
بله، این ماسفت یک ماسفت سیلیکونی کانال N است و برای چاپر رگولاتور، مبدل DC-DC و مدارهای موتوردرایو در نظر گرفته شده است.
بله، برای این قطعه مشخصه مقاومت روشن در VGS=4V نیز ارائه شده است. مقدار مقاومت روشن در این شرایط 0.09Ω تیپیک و 0.13Ω حداکثر، در جریان درین 10A و دمای محیط 25°C است. این ارقام را برای ارزیابی مدار باید در کنار شرایط واقعی بار و حرارت بررسی کنید.
پکیج آن با کد Toshiba 2-10R1B و شناسه JEITA SC-67 مشخص شده است. تطبیق ابعاد و پایه‌ها پیش از سفارش و مونتاژ ضروری است.
این ماسفت یک ماسفت N-Channel با امکان درایو گیت 4V، مقاومت روشن پایین و مشخصات مناسب برای مدارهای مبدل، چاپر و موتوردرایو است. برای ثبت سفارش، شماره فنی و پکیج را با نیاز برد خود تطبیق دهید و سپس قیمت و موجودی روز را از توکل الکترونیک استعلام کنید.
| Part Number | 2SK2391 |
|---|---|
| پکیج | Toshiba 2-10R1B; JEITA SC-67 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 100 V, ID: 20 A |

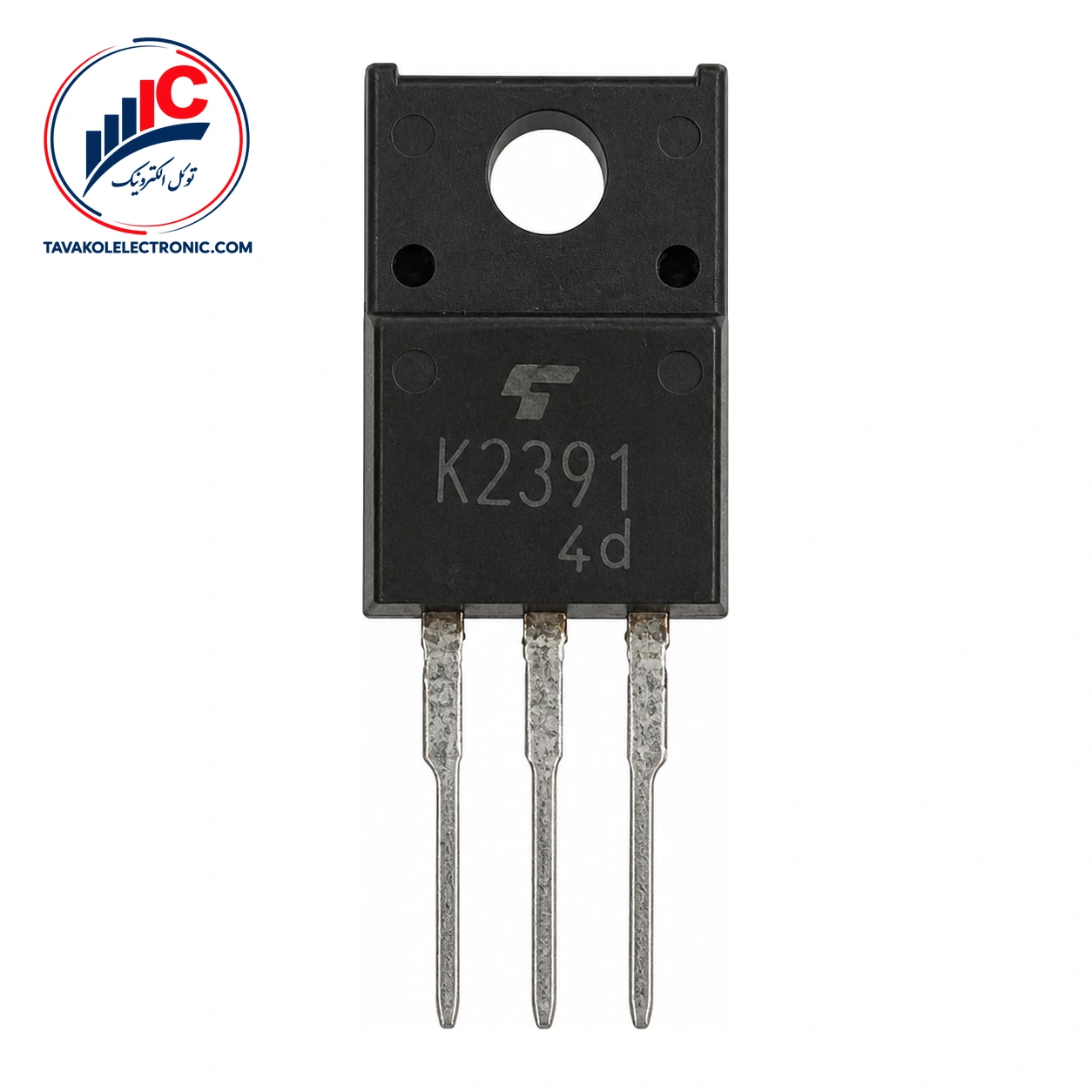

ماسفت 2SK2391
