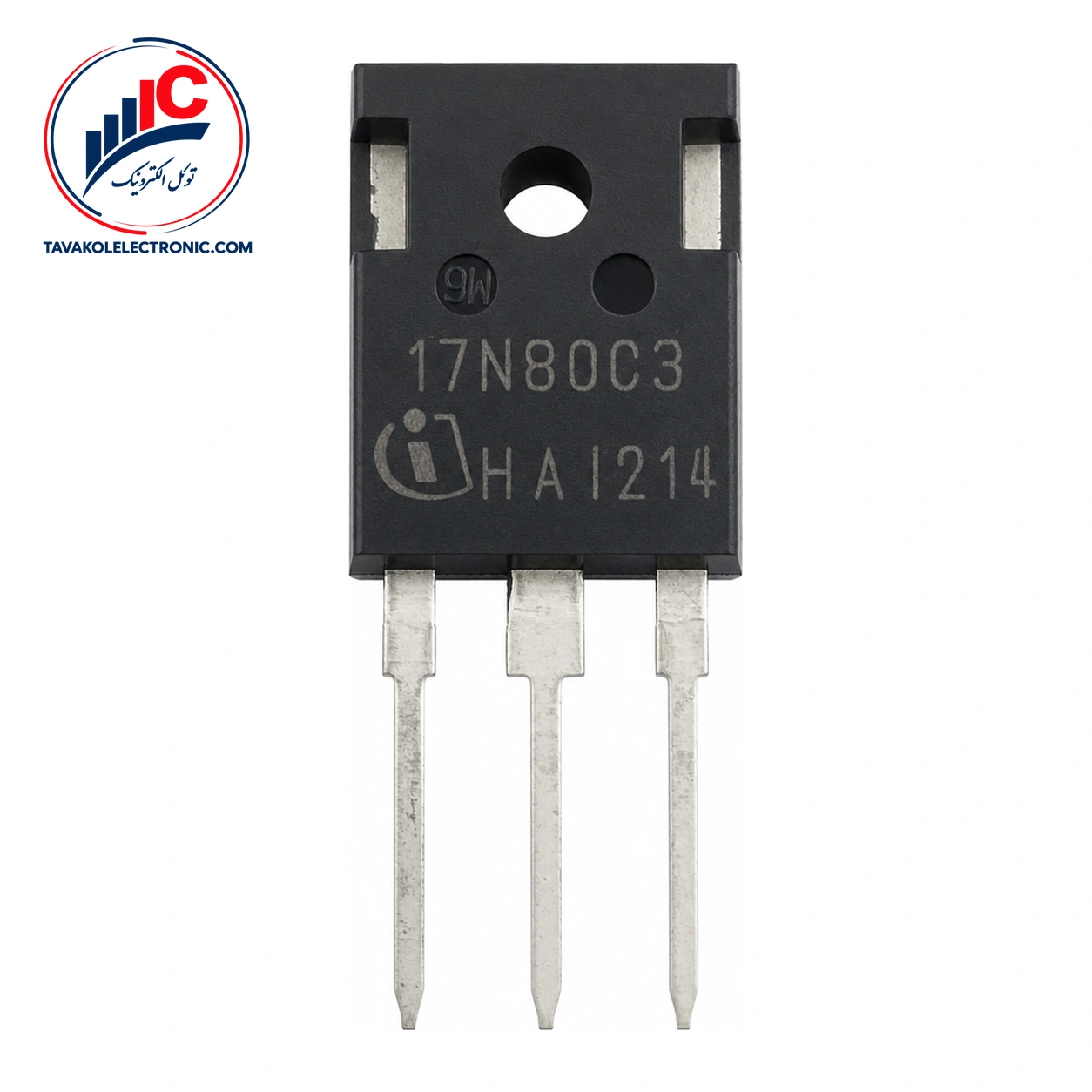

SPW17N80C3 یک ترانزیستور قدرت CoolMOS از خانواده ماسفتهای 800 ولت است که برای کاربردهای صنعتی با ولتاژ DC بالای باس طراحی شده است. این مدل را میتوان در مدارهای سوئیچینگ، از جمله مبدلهای Active Clamp Forward، بررسی کرد.
این ماسفت در پکیج PG-TO247-3 ارائه میشود؛ بنابراین پیش از سفارش، باید پکیج را با فضای مکانیکی، روش نصب و قطعه موجود روی برد تطبیق دهید. برای خرید ماسفت، پارتنامبر درجشده روی قطعه یا مدارک فنی را با مدل موردنیاز خود مقایسه کنید.
| مشخصه | مقدار |
|---|---|
| نوع قطعه | ترانزیستور قدرت CoolMOS |
| ولتاژ درین-سورس | 800 V |
| مقاومت روشن درین-سورس | حداکثر 0.29 Ω |
| شارژ کل گیت | 88 nC، مقدار معمول |
| پکیج | PG-TO247-3 |
| ظرفیت ورودی | 2300 pF، مقدار معمول |
ولتاژ درین-سورس این قطعه 800 V است و حداقل ولتاژ شکست درین-سورس نیز 800 V اعلام شده؛ این مقدار در شرایط VGS=0 V و ID=250 µA مشخص شده است. مقاومت روشن درین-سورس حداکثر 0.29 Ω است و در VGS=10 V، جریان ID برابر 11 A و دمای پیوند 25 °C تعریف شده است.
شارژ کل گیت 88 nC، مقدار معمول، است و در VDD=640 V، جریان ID برابر 17 A و تغییر VGS از صفر تا 10 V اندازهگیری شده است. ظرفیت ورودی معمول 2300 pF نیز در VGS=0 V، VDS=100 V و فرکانس آزمون 1 MHz به دست آمده است.
ولتاژ آستانه گیت بین حداقل 2.1 V و حداکثر 3.9 V قرار دارد و مقدار معمول آن 3 V است؛ شرط این مشخصه VDS=VGS و ID=1.0 mA است. زمان تأخیر روشنشدن مقدار معمول 25 ns اعلام شده و ولتاژ مستقیم دیود داخلی نیز 1 V معمول و 1.2 V حداکثر، در VGS=0 V، جریان IF=IS برابر 17 A و دمای پیوند 25 °C است.
برای مقایسه این مدل با گزینههای دیگر، ابتدا ولتاژ 800 V و پکیج PG-TO247-3 را با نیاز مدار تطبیق دهید. سپس مقاومت روشن، شارژ گیت، ظرفیت ورودی و شرایط واقعی درایو را کنار هم بررسی کنید.
جریان پیوسته 17 A در دمای بدنه 25 °C و 11 A در دمای بدنه 100 °C، حداکثر مجاز هستند و نباید بهعنوان جریان کاری تضمینشده در نظر گرفته شوند. جریان پالسی حداکثر نیز 51 A در دمای بدنه 25 °C است.
قیمت و موجودی SPW17N80C3 در توکل الکترونیک قابل استعلام است. این قطعه برای فروش تکی و تعدادی ارائه میشود و امکان تأمین عمده یا شرکتی، دریافت پیشفاکتور و ارسال به سراسر کشور وجود دارد. ضمانت اصالت کالا نیز در فرایند خرید ارائه میشود.
برای ثبت سفارش، تعداد موردنیاز و اطلاعات قطعه را ارسال کنید تا قیمت و موجودی روز بررسی شود. پیش از نهاییکردن سفارش، تطبیق پارتنامبر با قطعه موردنیاز را انجام دهید. توکل الکترونیک امکان بررسی پارتنامبر قبل از سفارش و مراجعه حضوری در بازار جمهوری تهران را نیز فراهم میکند.
SPW17N80C3 یک ترانزیستور قدرت CoolMOS با ولتاژ درین-سورس 800 V است که در پکیج PG-TO247-3 عرضه میشود و برای کاربردهای صنعتی با ولتاژ DC بالای باس و مدارهای سوئیچینگ قابل بررسی است.
پکیج این مدل PG-TO247-3 است. پیش از نصب، ابعاد و روش اتصال قطعه موجود روی برد را با پکیج موردنیاز تطبیق دهید.
این ماسفت با ساختار CoolMOS، ولتاژ درین-سورس 800 V، مقاومت روشن حداکثر 0.29 Ω، شارژ گیت معمول 88 nC و پکیج PG-TO247-3، گزینهای برای بررسی در مدارهای قدرت صنعتی و سوئیچینگ است. برای استعلام قیمت و موجودی روز، دریافت پیشفاکتور یا تأمین تعداد موردنیاز، درخواست خود را برای توکل الکترونیک ارسال کنید و پیش از ثبت نهایی، تطبیق پارتنامبر را انجام دهید.
| Part Number | SPW17N80C3 |
|---|---|
| پکیج | PG-TO247-3 |
| مشخصات فنی | VDS: 800 V, ID: 17 A |
