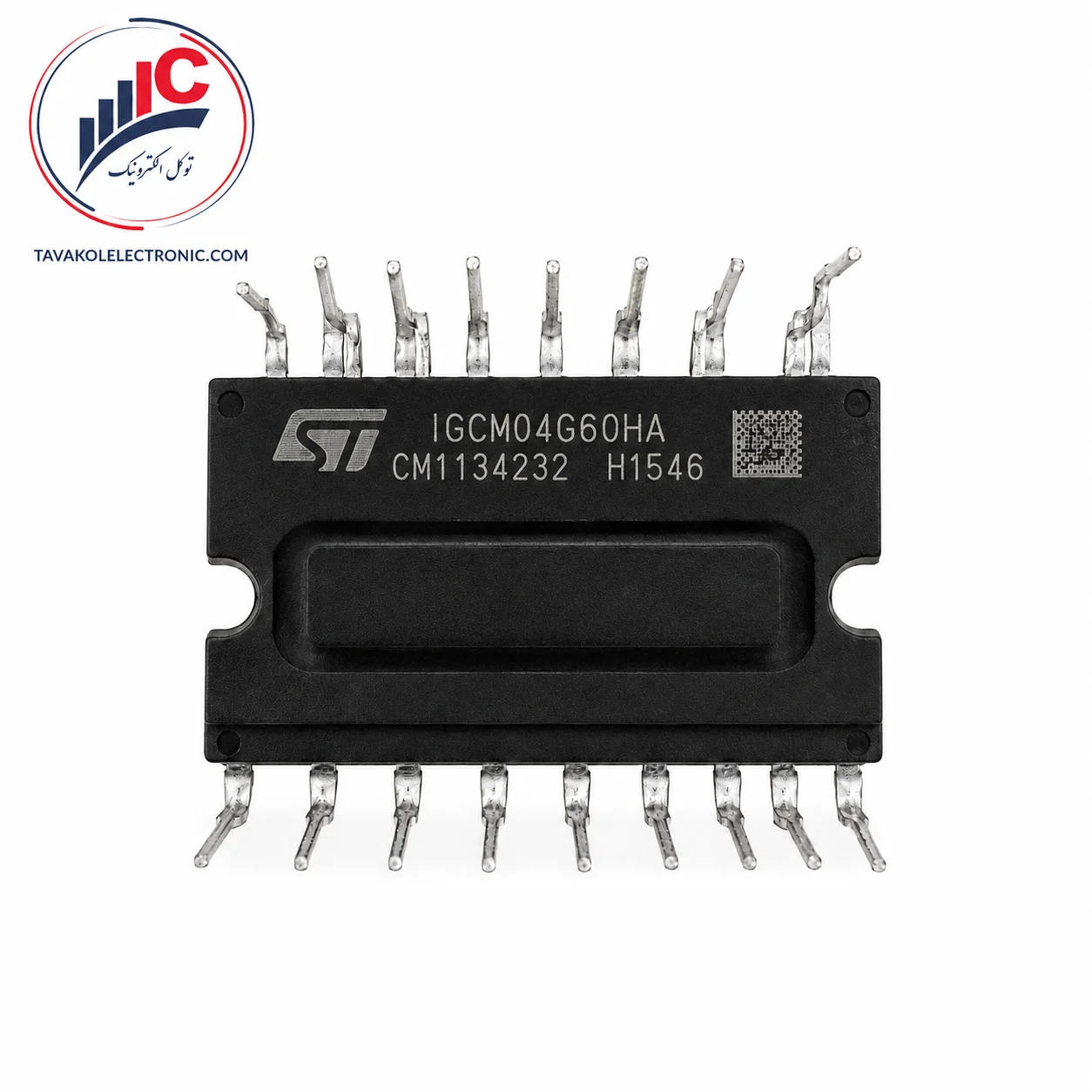

ماژول IPM مدل IGCM04G60HA

توضیحات

خرید و قیمت IGCM04G60HA

IGCM04G60HA یک ماژول IPM سه‌فاز از سری CIPOS Mini اینفینئون است که برای راه‌اندازی موتورهای سه‌فاز کم‌مصرف و بردهای اینورتر طراحی شده است. این محصول شش سوئیچ قدرت، گیت‌درایور، مدار Bootstrap و حفاظت‌های اصلی را در یک پکیج ایزوله و فشرده قرار می‌دهد و گزینه مناسبی برای تعمیر یا تأمین بردی است که همین پارت‌نامبر روی آن نصب شده باشد.

برای خرید IGCM04G60HA باید کد کامل روی بدنه، پکیج DIP، ابعاد تقریبی ۳۶ در ۲۱ میلی‌متر و چیدمان پایه‌ها با برد قبلی تطبیق داده شود. وجود عبارت‌های مشابه یا نزدیک روی قطعه برای تأیید جایگزینی کافی نیست؛ زیرا تفاوت در جریان، پین‌آوت، حفاظت و نوع درایور می‌تواند باعث ناسازگاری شود.

جهت دریافت قیمت IGCM04G60HA، استعلام موجودی، ثبت سفارش یا دریافت پیش‌فاکتور، تعداد موردنیاز، تصویر واضح قطعه قبلی و شماره PCB را برای توکل الکترونیک ارسال کنید. فروش تکی و تعدادی، تأمین شرکتی و ارسال به سراسر کشور قابل بررسی است.

مشخصات مهم برای خریدار

مقادیر ۶۰۰ ولت، ۴ آمپر و ۸ آمپر پیک در جدول حداکثرهای مطلق صفحه ۸ مشخص شده‌اند. مقدار ۴ آمپر مربوط به شرایط دمای کیس ۲۵ درجه است و ظرفیت عملی مدار باید با دمای کاری، هیت‌سینک و فرکانس سوئیچینگ محاسبه شود.

ویژگی‌ها و مزایای مهم محصول

استفاده از IGCM04G60HA در برد سازگار، نیاز به طراحی جداگانه شش گیت‌درایور و بخشی از مدارهای حفاظتی را کاهش می‌دهد. فناوری گیت‌درایور SOI اینفینئون برای پایداری بهتر در برابر ولتاژهای گذرا و منفی طراحی شده و مدار داخلی امکان کار با ورودی‌های منطقی ۳.۳ و ۵ ولت را فراهم می‌کند.

عملکرد Bootstrap در این مدل یکپارچه شده است؛ به این معنا که دیودها و مقاومت‌های مربوط به Bootstrap داخل ماژول قرار دارند. بااین‌حال خازن‌های تغذیه شناور High-Side همچنان باید روی برد و نزدیک پایه‌های VB و VS نصب شوند.

حفاظت اضافه‌جریان از طریق پایه ITRIP و بازخورد جریان خارجی فعال می‌شود. پس از تشخیص اضافه‌جریان، خروجی‌های گیت‌درایور خاموش می‌شوند و سیگنال خطا از پایه VFO در اختیار کنترلر قرار می‌گیرد. این قابلیت به کاهش احتمال آسیب بیشتر به موتور یا طبقه قدرت کمک می‌کند؛ اما عملکرد آن به طراحی صحیح شنت و مدار فیلتر وابسته است.

دیتاشیت همچنین وجود NTC داخلی برای پایش دمای ماژول را اعلام می‌کند. این ویژگی نباید با حفاظت قطع حرارتی مستقل اشتباه گرفته شود؛ کنترلر برد باید اطلاعات دما را مطابق مدار پیشنهادی سازنده پردازش کند.

کاربردهای IGCM04G60HA

این ماژول برای کنترل سرعت موتورهای سه‌فاز در توان‌های پایین طراحی شده است. کاربردهای قابل‌اتکا عبارت‌اند از:

• بردهای اینورتر لوازم خانگی
• درایو موتورهای سه‌فاز کم‌توان
• کنترل فن و پمپ
• موتورهای کمپرسور با ظرفیت متناسب
• موتورهای BLDC و PMSM در مدار سازگار
• تجهیزات کنترل دور متغیر
• تعمیر بردی که همین کد روی آن نصب شده است

دیتاشیت مدل یا برند مشخصی از یخچال، لباس‌شویی، کولر یا دستگاه صنعتی را معرفی نمی‌کند. بنابراین فروش IGCM04G60HA برای دستگاه مشخص فقط پس از بررسی شماره برد، پین‌آوت، ولتاژ باس و ظرفیت موتور توصیه می‌شود.

برای مشاهده مدل‌های دیگر می‌توانید به دسته خرید ماژول IPM فیرچایلد مراجعه کنید.

نکات مهم قبل از خرید و نصب

پیش از ثبت سفارش IGCM04G60HA این موارد بررسی شوند:

• کد روی بدنه دقیقاً با پارت‌نامبر سفارش یکسان باشد.
• پکیج DIP 36×21 و فرم پایه‌ها با برد تطبیق داده شود.
• محل پایه‌های P، U، V، W و پایه‌های N بررسی شود.
• پایه ۲۴ در دیتاشیت NC است و نباید به مدار دیگری متصل باشد.
• مدار شنت، مسیر ITRIP و خروجی VFO آزمایش شوند.
• خازن‌های Bootstrap و تغذیه VDD بررسی شوند.
• موتور و مسیرهای خروجی از نظر اتصال کوتاه تست شوند.
• سطح هیت‌سینک، خمیر حرارتی و فشار نصب مناسب باشد.
• تغذیه کنترل و سیگنال‌های HIN و LIN پیش از نصب قطعه جدید کنترل شوند.

هنگام استعلام موجودی IGCM04G60HA بهتر است تصویر نوشته روی قطعه، نمای کامل پایه‌ها، شماره PCB، مدل دستگاه و تعداد موردنیاز ارسال شود. تعویض ماژول بدون رفع علت خرابی قبلی ممکن است باعث سوختن مجدد قطعه شود.

تفاوت با مدل‌های مشابه

در خانواده CIPOS Mini مدل‌های متعددی با ولتاژ ۶۰۰ ولت وجود دارند، اما جریان خروجی، پکیج، پین‌آوت، فناوری سوئیچ و قابلیت‌های حفاظتی آن‌ها یکسان نیست.

عدد 04 در کد این محصول با کلاس جریان ۴ آمپر مرتبط است، ولی نباید فقط از روی این عدد برای انتخاب جایگزین تصمیم گرفت. پسوند کامل G60HA نیز بخشی از شناسه رسمی محصول است و باید در عنوان، SKU و سفارش حفظ شود.

مدل‌هایی با جریان ۶، ۱۰ یا ۱۵ آمپر لزوماً جایگزین مستقیم این قطعه نیستند. حتی استفاده از مدل قوی‌تر بدون بررسی ممکن است به‌دلیل تفاوت پایه‌ها یا مدار کنترلی امکان‌پذیر نباشد.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک امکان فروش IGCM04G60HA به‌صورت تکی و تعدادی، استعلام قیمت روز، تأمین سفارش‌های شرکتی، خرید عمده، صدور پیش‌فاکتور و ارسال به سراسر کشور را فراهم می‌کند.

خریدار می‌تواند پیش از سفارش، تصویر قطعه قبلی و شماره برد را برای بررسی اولیه ارسال کند. حضور فیزیکی مجموعه در بازار جمهوری تهران و کنترل پارت‌نامبر پیش از فروش، احتمال سفارش مدل اشتباه را کاهش می‌دهد.

برای دریافت قیمت روز IGCM04G60HA، مشاوره خرید و بررسی موجودی، تعداد موردنیاز و تصویر قطعه را ارسال کنید.

سوالات متداول

IGCM04G60HA چه نوع قطعه‌ای است؟

یک ماژول IPM اینورتر سه‌فاز اینفینئون با شش RC-IGBT، گیت‌درایور و حفاظت‌های داخلی است.

ولتاژ و جریان این مدل چقدر است؟

ولتاژ بلوکه‌سازی آن ۶۰۰ ولت و جریان خروجی آن در دمای کیس ۲۵ درجه، ۴ آمپر است. مقدار ۸ آمپر فقط جریان پیک کوتاه‌مدت است.

آیا Bootstrap داخلی دارد؟

بله، عملکرد Bootstrap و دیودهای مربوط به آن داخل ماژول قرار دارند؛ اما خازن‌های خارجی همچنان لازم هستند.

آیا سنسور دما دارد؟

بله، NTC Thermistor داخلی برای پایش دما دارد. این قابلیت به‌تنهایی به‌معنای قطع حرارتی مستقل نیست.

آیا حفاظت اضافه‌جریان دارد؟

بله، تشخیص اضافه‌جریان از طریق پایه ITRIP و مدار سنجش جریان خارجی انجام می‌شود و در حالت حفاظت، خروجی‌های گیت خاموش می‌شوند.

برای سفارش چه اطلاعاتی ارسال شود؟

تصویر قطعه، نمای پایه‌ها، شماره برد، مدل دستگاه و تعداد موردنیاز ارسال شود.

جمع‌بندی و استعلام موجودی

IGCM04G60HA یک ماژول IPM سه‌فاز ۶۰۰ ولت و ۴ آمپر از خانواده CIPOS Mini اینفینئون است. گیت‌درایور SOI، Bootstrap داخلی، NTC، حفاظت اضافه‌جریان، UVLO، جلوگیری از Cross-Conduction و خروجی خطا از ویژگی‌های اصلی این محصول هستند.

برای خرید IGCM04G60HA، استعلام قیمت، سفارش تکی یا خرید عمده باید پارت‌نامبر کامل، پکیج و پین‌آوت با برد قبلی تطبیق داده شوند. برای بررسی موجودی و دریافت پیش‌فاکتور با توکل الکترونیک تماس بگیرید.
