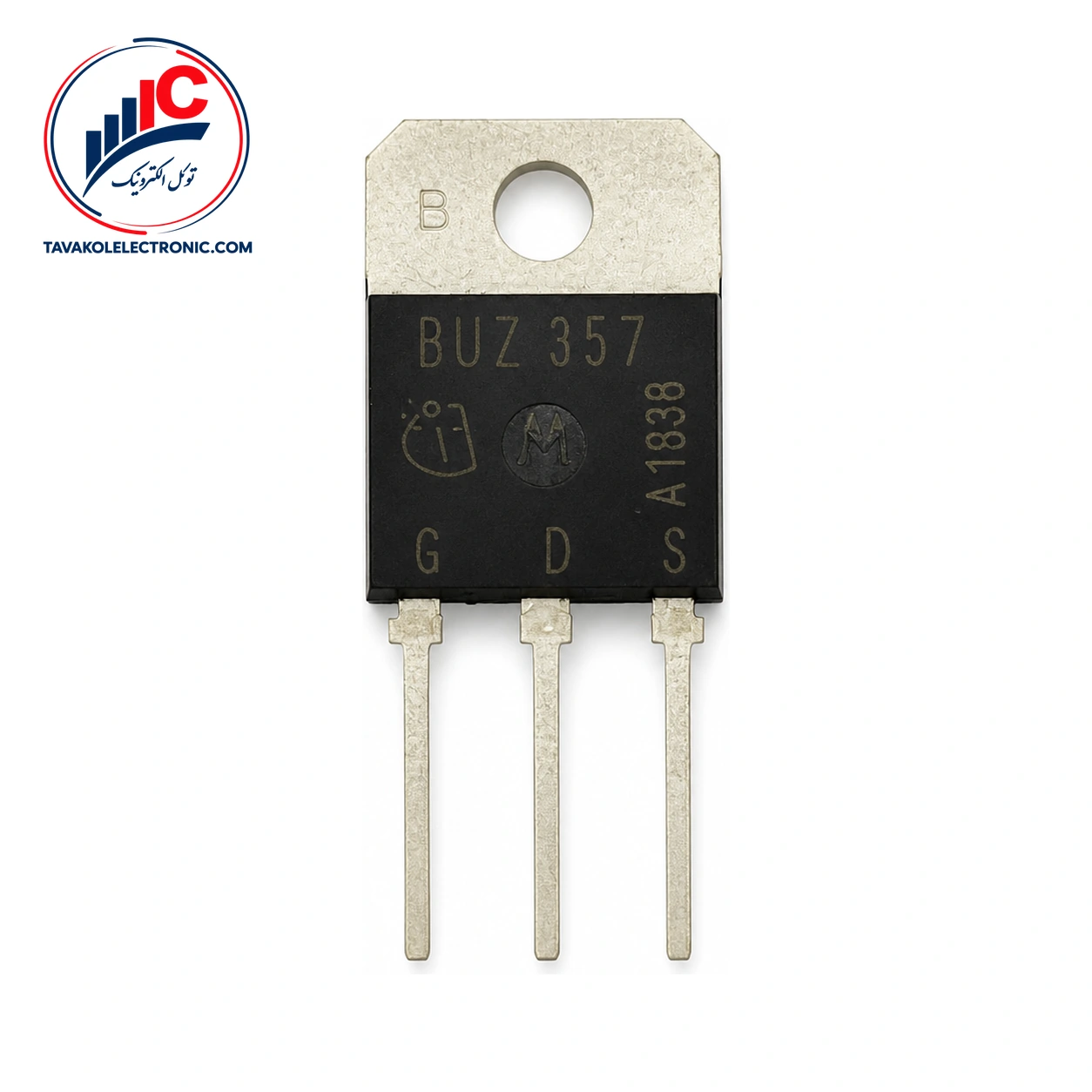

ماسفت BUZ357 از محصولات Siemens، یک ترانزیستور قدرت کانال N با عملکرد Enhancement است که در پکیج TO-218 AA عرضه میشود. این قطعه برای مدارهایی مناسب است که در آن‌ها ولتاژ شکست، مقاومت روشن، سرعت سوئیچینگ و ترتیب پایه‌ها در انتخاب قطعه اهمیت دارد. ویژگی Avalanche-rated نیز برای این مدل ثبت شده است.
این مدل ولتاژ شکست درین-سورس حداقل 1000 V دارد؛ این مقدار در VGS = 0 V، جریان درین 0.25 mA و دمای پیوند 25 °C مشخص شده است. مقاومت روشن درین-سورس در VGS = 10 V و ID = 3.2 A، مقدار معمول 1.7 Ω و حداکثر 2 Ω دارد.
BUZ357 یک ماسفت قدرت N-channel در حالت Enhancement است. ولتاژ آستانه گیت-سورس از 2.1 V حداقل تا 4 V حداکثر اعلام شده و مقدار معمول آن 3 V است. این مقادیر در VGS = VDS، جریان ID = 1 mA و دمای پیوند 25 °C اندازه‌گیری شده‌اند.
| پارامتر | مقدار ثبت‌شده |
|---|---|
| نوع کانال | N-channel |
| حالت کاری | Enhancement |
| ولتاژ شکست درین-سورس | حداقل 1000 V |
| مقاومت روشن | typ. 1.7 Ω، max. 2 Ω |
| ظرفیت ورودی | typ. 1700 pF، max. 2200 pF |
| تأخیر روشن‌شدن | typ. 30 ns، max. 45 ns |
ظرفیت ورودی این قطعه typ. 1700 pF و max. 2200 pF است و در VGS = 0 V، VDS = 25 V، فرکانس 1 MHz و دمای پیوند 25 °C مشخص شده است. زمان تأخیر روشن‌شدن نیز typ. 30 ns و max. 45 ns است؛ شرایط آزمون آن VDD = 30 V، VGS = 10 V، ID = 2.5 A، RGS = 50 Ω و Tj = 25 °C بوده است. دیود معکوس، زمان بازیابی معکوس typ. 1.5 µs دارد که در VR = 100 V، IF = IS، نرخ تغییر جریان 100 A/µs و Tj = 25 °C تعیین شده است.
پکیج این مدل TO-218 AA است و ترتیب پایه‌ها به شکل زیر تعریف میشود:
– پایه 1: Gate یا G – پایه 2: Drain یا D – پایه 3: Source یا S
پیش از نصب، تطبیق پکیج و ترتیب پایه‌ها با قطعه موردنیاز بررسی شود. همچنین مشخصات سوئیچینگ و ظرفیت ورودی بهتر است با توانایی درایور گیت و شرایط واقعی مدار مقایسه شود. برای مشاهده گزینه‌های مرتبط، عبارت خرید ماسفت را بررسی کنید.
برای تهیه BUZ357 میتوانید قیمت و موجودی روز را از توکل الکترونیک استعلام کنید. فروش تکی و تعدادی انجام میشود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیش‌فاکتور وجود دارد. ضمانت اصالت کالا، بررسی پارت‌نامبر قبل از سفارش و ارسال به سراسر کشور از خدمات قابل استفاده در فرایند خرید است.
جریان درین پیوسته 5.1 A و جریان پالسی 20 A، هر دو حد مجاز در دمای کیس 25 °C هستند. ولتاژ گیت-سورس نیز ±20 V حداکثر است. توان تلفاتی 125 W حداکثر در TC = 25 °C و محدوده دمای پیوند -55 °C تا +150 °C اعلام شده است.
BUZ357 یک ماسفت قدرت کانال N با عملکرد Enhancement و مشخصه Avalanche-rated است. پکیج آن TO-218 AA بوده و پایه‌های Gate، Drain و Source به‌ترتیب روی پایه‌های 1، 2 و 3 قرار دارند.
ولتاژ شکست درین-سورس حداقل 1000 V است. مقاومت روشن در شرایط VGS = 10 V و ID = 3.2 A، مقدار معمول 1.7 Ω و حداکثر 2 Ω دارد.
BUZ357 با کانال N، پکیج TO-218 AA، ولتاژ شکست حداقل 1000 V و مقاومت روشن معمول 1.7 Ω، گزینه‌ای قابل بررسی برای انتخاب یک ترانزیستور قدرت است. پیش از سفارش، پارت‌نامبر BUZ357، نوع پکیج و ترتیب پایه‌ها را با قطعه موردنیاز خود تطبیق دهید. برای استعلام قیمت، موجودی روز یا هماهنگی سفارش، توکل الکترونیک امکان حضور فیزیکی در بازار جمهوری تهران و تأمین سفارش را فراهم می‌کند.
| Part Number | BUZ357 |
|---|---|
| پکیج | TO-218 AA |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 1000 V, ID: 5.1 A |
