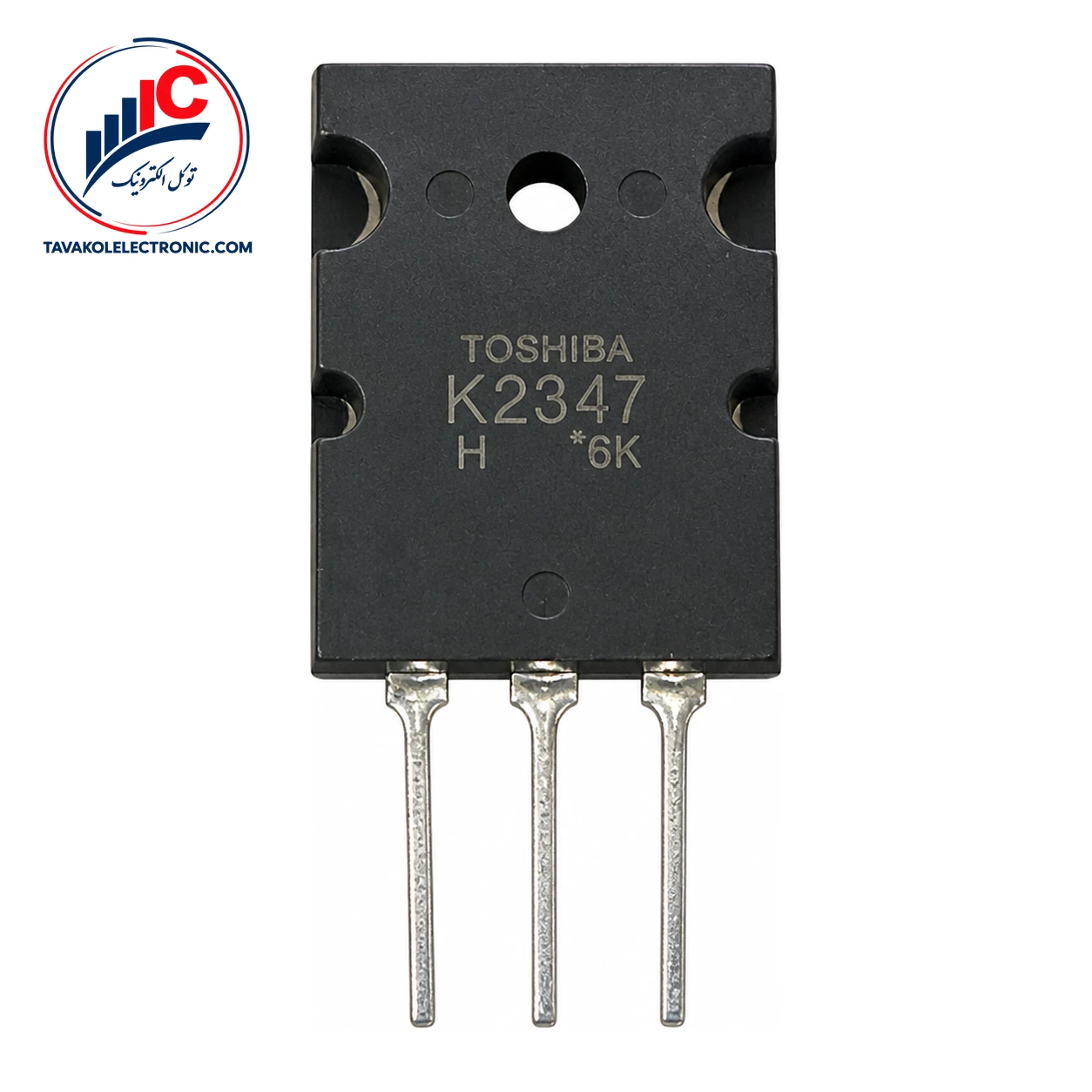

ماسفت 2SK2347

ویژگی‌ها
Part Number2SK2347
پکیجTO-3JML; 2131-TO-3JML
Channel TypeN-Channel
مشخصات فنیVDS: 1000 V
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت 2SK2347

2SK2347 یک ماسفت سیلیکونی کانال N ساخت Sanyo است که برای سوئیچینگ با ولتاژ بالا و سرعت بالا به‌کار می‌رود. در انتخاب این قطعه، نوع کانال، پکیج، مقاومت حالت روشن و رفتار سوئیچینگ از نکات مهم هستند.

در مشخصات این مدل، ولتاژ شکست درین به سورس V(BR)DSS حداقل 1000 V است. مقاومت حالت روشن درین به سورس نیز با جریان درین 10 A و ولتاژ گیت به سورس 10 V، مقدار معمولی 0.6 Ω و حداکثر 0.8 Ω دارد.

ویژگی‌های کلیدی 2SK2347

– نوع: ماسفت سیلیکونی کانال N – کاربرد: سوئیچینگ با ولتاژ بالا و سرعت بالا – پکیج: SANYO TO-3JML با کد 2131-TO-3JML – زمان تأخیر روشن‌شدن معمولی: 45 ns در شرایط آزمون اعلام‌شده – ظرفیت ورودی: 3300 pF در شرایط مشخص‌شده


مشخصات فنی 2SK2347

پارامتر مقدار شرایط آزمون
V(BR)DSS حداقل 1000 V ID=1 mA، VGS=0، Ta=25°C
RDS(on) 0.6 Ω typ؛ 0.8 Ω max ID=10 A، VGS=10 V، Ta=25°C
VGS(off) 1.5 تا 3.5 V VDS=10 V، ID=1 mA، Ta=25°C
Ciss 3300 pF VDS=20 V، f=1 MHz، Ta=25°C
td(on) 45 ns typ ID=10 A، VGS=10 V، VDD=200 V، RGS=50 Ω

حدود مطلق این قطعه جدا از مشخصات عملکردی در نظر گرفته می‌شوند. VDSS برابر 1000 V و VGSS برابر ±30 V در Ta=25°C به‌عنوان حدود مطلق اعلام شده‌اند. جریان درین DC حداکثر مطلق 20 A است و جریان پالسی حداکثر مطلق 40 A فقط با PW حداکثر 10 µs و duty cycle حداکثر 1% در Ta=25°C مطرح می‌شود. توان تلفاتی مجاز 4.6 W در Ta=25°C و دمای مطلق کانال 150°C هستند.

ولتاژ قطع گیت به سورس VGS(off) در شرایط آزمون بین 1.5 V حداقل و 3.5 V حداکثر قرار دارد. ظرفیت ورودی Ciss در VDS برابر 20 V و فرکانس 1 MHz اندازه‌گیری شده است. زمان تأخیر روشن‌شدن معمولی نیز در آزمونی با جریان 10 A، VGS برابر 10 V، VDD برابر 200 V و RGS برابر 50 Ω اعلام شده است.


پکیج و پایه‌های 2SK2347

این ماسفت در پکیج TO-3JML شرکت SANYO، با کد 2131-TO-3JML، عرضه می‌شود. پیش از مونتاژ یا جایگزینی، تطبیق پکیج و ترتیب پایه‌ها با برد یا نقشه مدار اهمیت دارد.

ترتیب پایه‌ها در پکیج TO-3JML

– پایه 1: Gate یا گیت – پایه 2: Drain یا درین – پایه 3: Source یا سورس

در انتخاب قطعه، نوع کانال N، پکیج TO-3JML و شرایط ولتاژ و جریان مدار را با طراحی خود مقایسه کنید. مقادیر RDS(on) و زمان تأخیر نیز باید با شرایط درایو گیت و آزمون مربوط به خودشان سنجیده شوند. پیش از سفارش، پارت‌نامبر درج‌شده روی قطعه، برد یا نقشه را با 2SK2347 تطبیق دهید.


خرید و استعلام قیمت ماسفت 2SK2347

برای استعلام قیمت و موجودی روز 2SK2347 با توکل الکترونیک تماس بگیرید. امکان فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و دریافت پیش‌فاکتور وجود دارد. ضمانت اصالت کالا، بررسی پارت‌نامبر قبل از سفارش و ارسال به سراسر کشور نیز از خدمات فروشگاه است. برای مقایسه مدل‌های این دسته می‌توانید عبارت خرید ماسفت را دنبال کنید.


سؤالات متداول درباره 2SK2347

2SK2347 چه نوع قطعه‌ای است؟

این مدل یک ماسفت سیلیکونی کانال N ساخت Sanyo است و برای سوئیچینگ با ولتاژ بالا و سرعت بالا در نظر گرفته شده است.

پکیج و پایه‌های 2SK2347 چیست؟

پکیج آن TO-3JML با کد 2131-TO-3JML است. پایه 1 گیت، پایه 2 درین و پایه 3 سورس است.


جمع‌بندی و سفارش 2SK2347

2SK2347 یک ماسفت کانال N در پکیج TO-3JML است که برای سوئیچینگ با ولتاژ بالا و سرعت بالا در نظر گرفته شده و مشخصاتی مانند RDS(on) معمولی 0.6 Ω، ظرفیت ورودی 3300 pF و زمان تأخیر روشن‌شدن معمولی 45 ns دارد. برای سفارش، پارت‌نامبر و تعداد مورد نیاز را اعلام کنید تا قیمت و موجودی روز بررسی شود.

توضیحات تکمیلی

Part Number

2SK2347

پکیج

TO-3JML; 2131-TO-3JML

Channel Type

N-Channel

مشخصات فنی

VDS: 1000 V
